    FURUNO SC-70

    Оценить

    FURUNO SC-70 - спутниковый компас (датчик курса судна) Furuno, пришедший на замену модели SC-50. Антенна устройства с 2-мя GPS датчиками для высокой точности определения курса судна - 0,4°, что идеально подходит для установки на средних по размеру и крупных судах для навигации в переполненных судами портах.

    Благодаря возможности сопряжения датчика курса FURUNO SC-70 с РЛС, ЭКНИС, АИС, доплеровским гидролокатором и авторулевым, для повышения точности их работы эта модель спутникового компаса приобретает огромную ценность. Все полученные устройством данные помогают рулевому судна или автопилоту выполнять самые сложные маневры, даже при швартовке.
    Спутниковый компас FURUNO SC-70 передает сигналы о курсе на другие навигационные приборы, применяя самые последние технологии ГНСС (глобальная навигационная спутниковая система). Для обеспечения максимальной точности сигнал базируется на данных спутниковых систем Галилео и ГЛОНАСС. За счет приема сигналов от спутников различного типа в FURUNO SC-70 исключается проблема отсутствия сигнала из-за недостаточного количества спутников.

    Основные особенности спутникового компаса FURUNO SC-70:

    • Не требуется технического обслуживания
    • Точность определения курса - 0,4°
    • Использование ГНСС Галилео и ГЛОНАСС для получения максимальной точности
    • Сверхмалое время инициализации - 90 секунд
    • Удобное подключение к существующей судовой сети через Ethernet
    • Высокая скорость слежения 40°/с (в два раза больше, чем требуется ИМО для высокоскоростных судов)
    • Высокоточные данные о бортовой/килевой качке в аналоговом и цифровом форматах для стабилизаторов качки, гидролокаторов, и др.
    • Контроль скорости перемещения носа и кормы судна для безопасной швартовки
    • Простая модификация с помощью существующего антенного кабеля

    Технические характеристики датчика курса FURUNO SC-70:

    Общие

    Частота приема: 1575,42 МГц (GPS/Галилео), 1602,5625 МГц (ГЛОНАСС)

    Код захвата: C/A code (GPS), E1B (Галилео), 1OF (ГЛОНАСС)

    Точность определения местоположения: GPS прибл. 10 м; DGPS прибл. 5 м; WSAS прибл. 3 м; MSAS прибл. 7 м

    Точность определения скорости судна (SOG): 0,02 уз. среднеквадр. (отслеживание не менее 5 спутников)

    Точность определения скорости судна (VBW, SOG): 0,2 % от скорости судна или 0,02 узла (отслеживание не менее 5 спутников)

    Точность определения курса:  0,4° среднеквадр.

    Разрешение по курсу: стандартное значение 0,1°, 0,01°, 0,001° (выбирается в меню)

    Скорость сопровождения: 40°/с

    Время определения местоположения: 90 с

    Точность определения углового положения: бортовая, килевая качка: 0,4° среднеквадратич.

    Разрешение по угловому положению: стандартное значение 0,1°, 0,01°, 0,001° (выбирается в меню)

    Скорость поворота: стандартное значение 0,1°, 0,01, 0,001°/мин (выбирается в меню)

    Блок дисплея

    Экран: 4,3 дюймовый цветной ЖК-дисплей

    Разрешение: 480 х 272 (WQVGA)

    Яркость: типовая 600 кд/м2

    Контрастность: 17 уровней

    Режим отображения: курса, навигационных данных, скорости поворота и режим отображения скоростей (кроме IMO)

    Интерфейс (распределительная коробка)

    Количество портов МЭК 61162-2: 1 порт (вход: 1, выход: 1)

    Количество портов МЭК 61162-1: 8 портов (вход: 4, выход: 8)

    Вход внешних сигналов радиомаяка (порт DATA5): RTCM SC-104 V2.3 (RS-485), ITU-R M823

    Шина CAN: 1 порт

    AD-10: 4 порта для вывода сигнала о курсе

    RS-485: 1 порт для подключения блока дисплея

    LAN (МЭК 61162-450): Ethernet, 100Base-TX, соединитель RJ-45

    Источник питания

    Напряжение и ток сети: 12–24 В пост. тока: 2,1/,–1,1 A (включая антенный блок и блок дисплея)

    Условия эксплуатации

    Температура окружающей среды: Антенный блок от -25 до +55 °C (хранение: до +70 °C), Блок дисплея/распределительная коробка от -15 до +55 °C

    Относительная влажность: до 95% при +40 °C

    Степень защиты (антенный блок/ блок дисплея/распределительная коробка):  по стандарту IP56/ IP22 (IP35 – доп.заказ)/ IP20 (IP22 – при установке на переборке)

    Вибрации: МЭК 60945 ред.4

    Физические

    Вес (антенный блок/ блок дисплея/распределительная коробка): 2,8/0,7/2,9 кг

    Габариты антенного блока(Д х Ш х В): 685 х 264 х 141 мм

    Габариты блока дисплея/ с кронштейном (Ш х В х Г): 145 / 172 х 125 / 146 х 107

    Габариты распределительной коробки(Ш х В х Г): 350 х 293 х 83

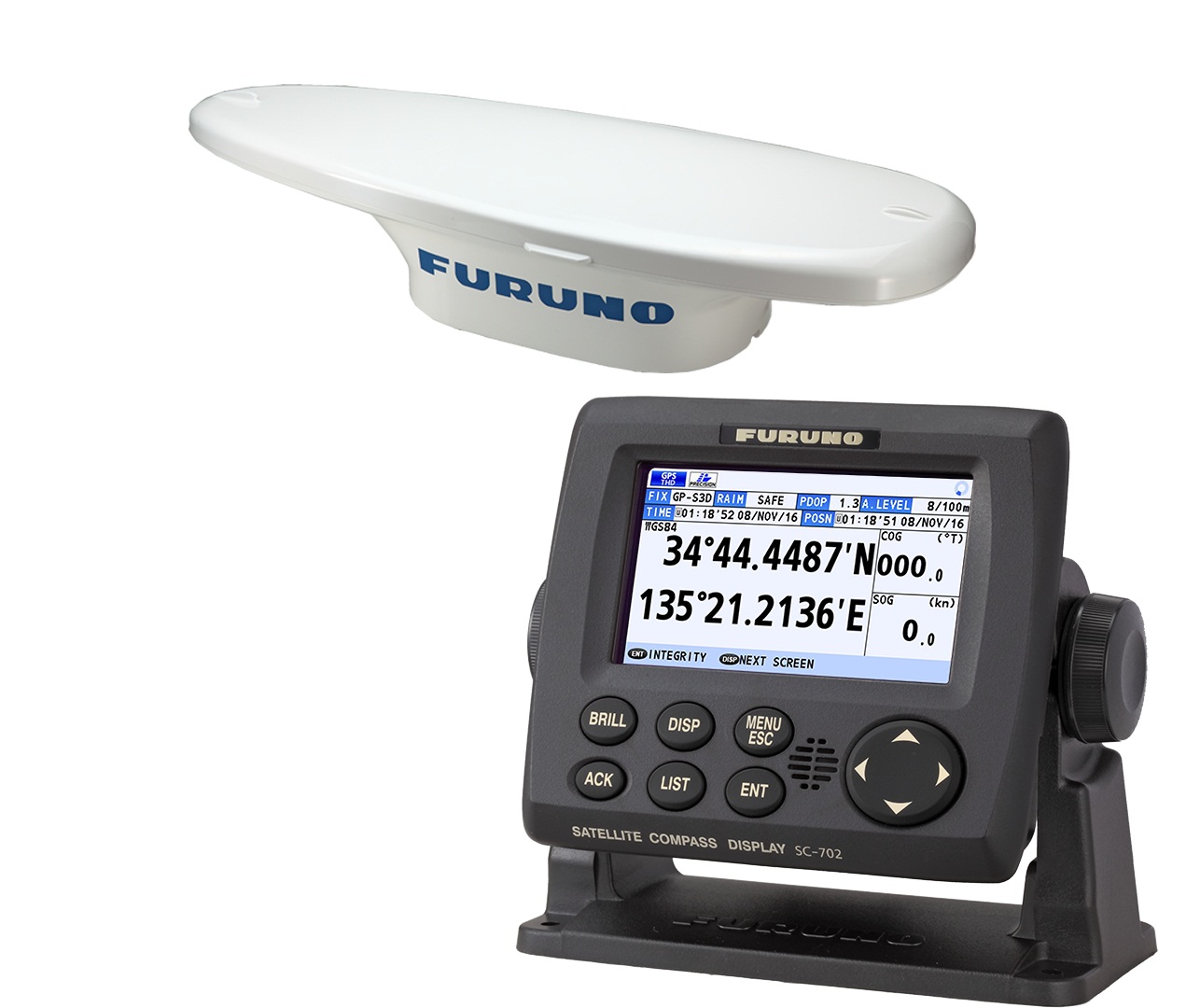

    Комплектация спутникового компаса FURUNO SC-70:

    • Антенный блок SC-703
    • Блок управления и индикации SC-702
    • Распределительный блок SC-701
    • Комплект монтажных частей и инструментов для установки
    • Инструкция

    Опционально:

    • Блок питания переем./пост. тока PR-240
    • Блок охранного оповещения IF-2503
    • Блок интерфейса IF-NMEA SC
    • Дополнительный блок дисплея RD-50
    • Соединитель (водонепроницаемый) FRU-RJ-PLUG-ASSY
    • Модульный соединитель MPS588-C
    • Комплект LAN_CNV OP20-47/48
    • Кабель в сборе M12-05BFFM-010/ 020/060
    • Соединитель (NMEA) LTWMC-05BFFT-SL8001, LTWMC-05BMMT-SL8001, SS-050505-FMF-TS-001
