FURUNO SC-130

FURUNO SC-130 - спутниковый компас (датчик курса судна) Furuno, пришедший на замену модели SC-110. Антенна устройства SC-130 компании Furuno с 3-мя датчиками для высокой точности определения курса судна - 0,25°, что идеально подходит для установки на средних по размеру и крупных судах для навигации в переполненных судами портах.

Датчик курса FURUNO SC-130 применяется для вычисления различных данных, например местоположения по GPS, SOG (скорости относительно грунта), COG (курса относительно грунта), ROT (скорости поворота) и скорости движения относительно трех осей (носа, кормы и продольной составляющей). Все полученные устройством SC-130 данные помогают рулевому судна или автопилоту выполнять самые сложные маневры, даже при швартовке.

Спутниковый компас FURUNO SC-130 передает сигналы о курсе на другие навигационные приборы, применяя самые последние технологии ГНСС (глобальная навигационная спутниковая система). Для обеспечения максимальной точности сигнал базируется на данных спутниковых систем Галилео и ГЛОНАСС. За счет приема сигналов от спутников различного типа в FURUNO SC-130 исключается проблема отсутствия сигнала из-за недостаточного количества спутников.

Основные особенности спутникового компаса FURUNO SC-130:

• Не требуется технического обслуживания
• Точность определения курса - 0,25°
• Использование ГНСС Галилео и ГЛОНАСС для получения максимальной точности
• Сверхмалое время инициализации - 90 секунд
• Удобное подключение к существующей судовой сети через Ethernet
• Высокая скорость слежения 40°/с (в два раза больше, чем требуется ИМО для высокоскоростных судов)
• Высокоточные данные о бортовой/килевой качке в аналоговом и цифровом форматах для стабилизаторов качки, гидролокаторов, и др.
• Контроль скорости перемещения носа и кормы судна для безопасной швартовки
• Простая модификация с помощью существующего антенного кабеля

Технические характеристики датчика курса FURUNO SC-130:

Общие

Частота приема: 1575,42 МГц (GPS/Галилео), 1602,5625 МГц (ГЛОНАСС)
Код захвата: C/A code (GPS), E1B (Галилео), 1OF (ГЛОНАСС)
Точность определения местоположения: GPS прибл. 10 м; DGPS прибл. 5 м; WSAS прибл. 3 м; MSAS прибл. 7 м
Точность определения скорости судна (SOG): 0,02 уз. среднеквадр. (отслеживание не менее 5 спутников)
Точность определения скорости судна (VBW, SOG): 0,2 % от скорости судна или 0,02 узла (отслеживание не менее 5 спутников)
Точность определения курса:  0,25° среднеквадр.
Разрешение по курсу: стандартное значение 0,1°, 0,01°, 0,001° (выбирается в меню)
Скорость сопровождения: 40°/с
Время определения местоположения: 90 с
Точность определения углового положения: бортовая, килевая качка: 0,4° среднеквадратич.
Разрешение по угловому положению: стандартное значение 0,1°, 0,01°, 0,001° (выбирается в меню)
Скорость поворота: стандартное значение 0,1°, 0,01, 0,001°/мин (выбирается в меню)

Блок дисплея

Экран: 4,3 дюймовый цветной ЖК-дисплей
Разрешение: 480 х 272 (WQVGA)
Яркость: типовая 600 кд/м2
Контрастность: 17 уровней
Режим отображения: курса, навигационных данных, скорости поворота и режим отображения скоростей (кроме IMO)

Интерфейс (распределительная коробка)

Количество портов МЭК 61162-2: 1 порт (вход: 1, выход: 1)
Количество портов МЭК 61162-1: 8 портов (вход: 4, выход: 8)
Вход внешних сигналов радиомаяка (порт DATA5): RTCM SC-104 V2.3 (RS-485), ITU-R M823
Шина CAN: 1 порт
AD-10: 4 порта для вывода сигнала о курсе
RS-485: 1 порт для подключения блока дисплея
LAN (МЭК 61162-450): Ethernet, 100Base-TX, соединитель RJ-45

Источник питания

Напряжение и ток сети: 12–24 В пост. тока: 2,1/,–1,1 A (включая антенный блок и блок дисплея)

Условия эксплуатации

Температура окружающей среды: Антенный блок от -25 до +55 °C (хранение: до +70 °C), Блок дисплея/распределительная коробка от -15 до +55 °C
Относительная влажность: до 95% при +40 °C
Степень защиты (антенный блок/ блок дисплея/распределительная коробка):  по стандарту IP56/ IP22 (IP35 – доп.заказ)/ IP20 (IP22 – при установке на переборке)
Вибрации: МЭК 60945 ред.4

Физические

• Вес (антенный блок/ блок дисплея/распределительная коробка): 7,1/0,7/2,9 кг
• Габариты антенного блока: диаметр 1193 мм, высота 237 мм
• Габариты блока дисплея/ с кронштейном (Ш х В х Г): 145 / 172 х 125 / 146 х 107
• Габариты распределительной коробки(Ш х В х Г): 350 х 293 х 83

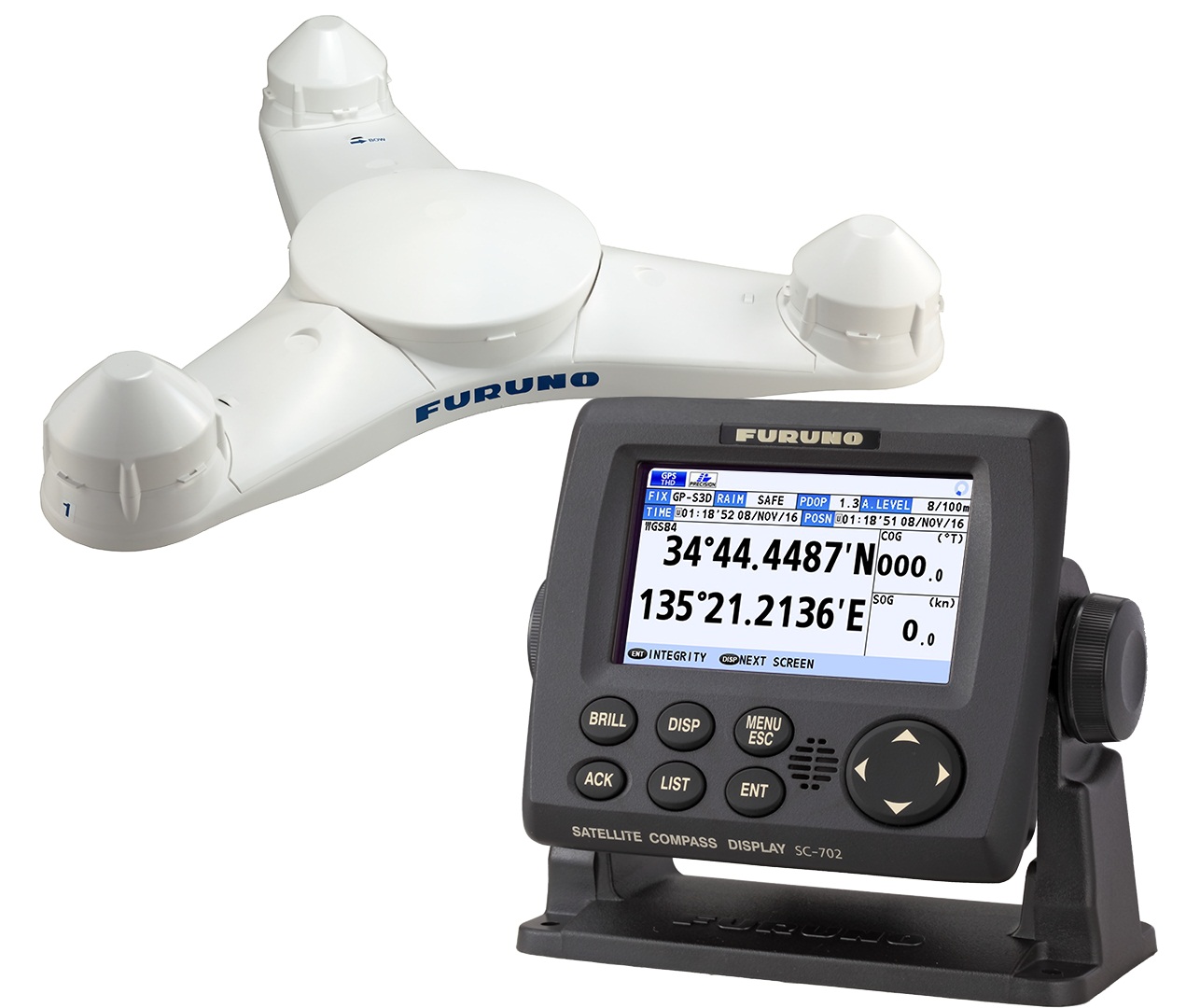

Комплектация спутникового компаса FURUNO SC-130:

• Антенный блок SC-1303
• Блок управления и индикации SC-702
• Распределительный блок SC-701
• Комплект монтажных частей и инструментов для установки
• Инструкция

Опционально:

• Блок питания переем./пост. тока PR-240
• Блок охранного оповещения IF-2503
• Блок интерфейса IF-NMEA SC
• Дополнительный блок дисплея RD-50
• Соединитель (водонепроницаемый) FRU-RJ-PLUG-ASSY
• Модульный соединитель MPS588-C
• Комплект LAN_CNV OP20-47/48
• Кабель в сборе M12-05BFFM-010/ 020/060
• Соединитель (NMEA) LTWMC-05BFFT-SL8001, LTWMC-05BMMT-SL8001, SS-050505-FMF-TS-001
