Standard 22

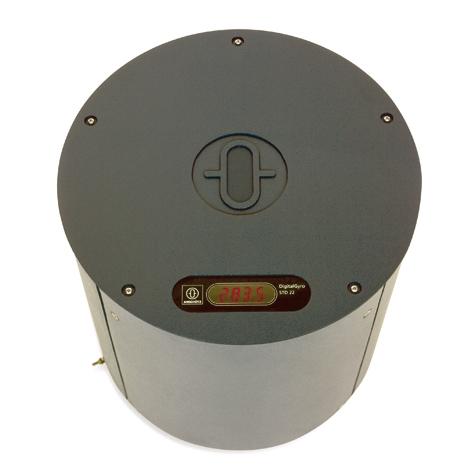

Standard 22 - гироскопический компас (гирокомпас), выполненный в компактной закрытой конструкции и имеет уникальный технический дизайн. Модель Standard 22 - самый удачный гирокомпас, произведенный компанией Raytheon Anschütz с момента её основания.

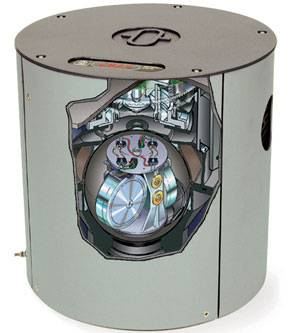

Гирокомпас Standard 22 - единственная модель подобного оборудования, в котором гиросфера окружена жидкостью, благодаря чему он способен выдерживать внешние воздействия (толчки или вибрации). Свыше 11 тысяч гирокомпасов этой модели были проданы в мире с 2004 года, что свидетельствует о том, что Standard 22 занимает значительную часть мирового рынка в этой области.Гирокомпас обладает высокой точностью показаний за счет того, что гиросфера не соприкасается с проводниками и с “центральной иглой”, создавая значительные помехи, как у других производителей.

Гирокомпас Standard 22 имеет функцию вывода угловой скорости поворота судна (RoT), данные которой отражаются в AIS (АИС - автоматическая идентификационная система), и отвечает требованиям IMO по этому показателю. Гироскопический компас Standard 22 компании Raytheon Anschützс прошел технические испытания, отвечает требованиям и нормам РМРС (Российского Морского Регистра Судоходства) и РРР (Российского Речного Регистра), о чем свидетельствуют сертификаты типового одобрения этих надзорных организаций.

Особенности гирокомпаса Standard 22:

  • Универсальная система компактных размеров.
  • Большое число аналоговых и цифровых выходов
  • Режим быстрой стабилизации (приведения в меридиан).
  • Соответствие стандарту CANopen обеспечивает простую интеграцию в систему.
  • Влагозащищенная конструкция репитеров.
  • Минимальная вероятность динамической ошибки благодаря запатентованной системе считывания курса
  • Высокая точность: +/- 0,1 гр. (компенсация широтной и скоростной погрешности, автоматическая компенсация тепловых дрейфов).
  • Возможность индивидуальной комбинации системы (модульность) под требования заказчика.
  • Автоматический ввод скорости с лага, а так же ввод координат и скорости с GPS.
  • Самотестирование системы. Простота в эксплуатации и обслуживании.
  • Универсальный монтаж блока управления (в консоль / на переборке / на подволоке).
  • Экономная эксплуатация (длительный срок службы и межсервисный интервал).

Технические характеристики гирокомпаса Standard 22:

Скорость отработки следящей системы: 100° / сек.
Динамическая погрешность: 0,4° x сек. широты
Температура окруж.среды при эксплуатации: от -10°C до +55°C
Потребляемая мощность в режиме запуска: 80-140 Вт
Температура окружающей среды при хранении: от -25°C до +70°C
Выходы: 2x NMEA 0183., 1x настраиваемая шина курса, 2х выхода CAN-BUS
Допустимая бортовая и килевая качка: ±45°
Сигналы предупреждения: Сбой питания. Системная ошибка. Сбой работы гирокомпаса.
Назначенный срок службы: 12 лет
Назначенный ресурс: 43 000 часов (5 лет)
Масса системы (основной прибор): 17,5 кг
Установившаяся погрешность: 0,1° x сек. широты
Статическая погрешность: 0,1° x сек. широты
Время приведения в меридиан: 1 час – быстрый пуск, 3 часа – нормальный пуск
Питание: 24 (18-36) В, постоянный ток
Производитель: Raytheon Anschütz
Выходы при использовании Distribution Unit:
1) 12x RS 422 индивидуально настраиваемая как шина курса или NMEA 0183.
2) 1x RS 232C для принтера.
3) Rate-of-Turn ±10 В постоянный ток для 30°/мин., 100°/мин., 300°/мин.

Стандартный комплект поставки гирокомпаса Standard 22:

  • SENSOR, COMPLETE (110 813NG002)
  • GYRO COMPASS (110 233NG002)
  • GYROSPHERE (111 006)
  • OPERATOR MANUAL STD22 (4007DOC010102)
  • INST./SERVICE MANUAL STD22 (4007DOC010302)
  • SUPPORTING LIQUID (148 162 E02)
  • DISTILLED WATER (148 398)
  • TOOLS AND SPARE PARTS (148 450)
  • CABLE ACCESSORIES (148 617 O.Z.)
  • Индивидуальный сертификат РМРС или РРР на гирокомпас

Дополнительные опции для гирокомпаса Standard 22:

  • Блок питания PS-103-20/MTPS-103-20, 220В (20А), с сертификатом РМРС или РРР
  • Преобразователь курса цифро-аналоговый DAC-109 (MTDAC-109)
  • Сертификат РМРС/РРР на DAC-109/MTDAC-109
  • Комплект СЗЧ для обслуживания (ПЖ, дист.вода, прокладки и СЗЧ)
  • Гиросфера - GYROSPHERE NEW 111-006.E01
  • Репитер цифровой RD-104/MTRD-104 (питание 10-30В DC)
По вопросам наличия, цены, приобретения судового гирокомпаса Standard 22 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
