NAVCOM Gamma-10



Голосов: 6
Оценить

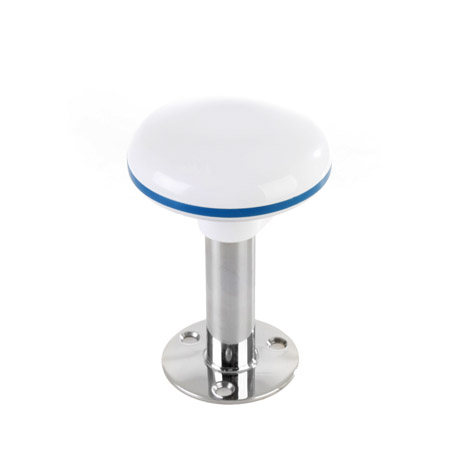

NAVCOM Gamma-10 - приемник ГЛОНАСС/GPS

NAVCOM Gamma-10 - комбинированный приемник ГЛОНАСС/GPS, предназначенный для использования на морских и речных судах. Оборудование Gamma-10 компании NavCom разработано на базе профессионального приемника ГЛОНАСС/GPS/GALILEO серии NV08C, отвечающего всем требованиям современной навигации, как на море, так и на реке

NAVCOM Gamma-10 - законченное навигационное оборудование, включающее в себя высококачественную активную антенну и навигационный приемник в водонепроницаемом корпусе. Это первая Российская аппаратура, в которой реализовано два протокола данных в NMEA 0183 и NMEA 2000 с возможностью выдачи навигационных данных с частотой до 10 Гц, что обеспечивает плавность отображения местоположения судна на картах, в том числе, при поворотах и маневрировании. Наличие протокола NMEA2000 ставит Gamma-10 в один ряд с изделиями мировых производителей, не уступая им по качеству. В приёмнике реализован режим приема дифференциальных поправок в протоколе RTCM SC 104, что отвечает всем национальным и международным требованиям.

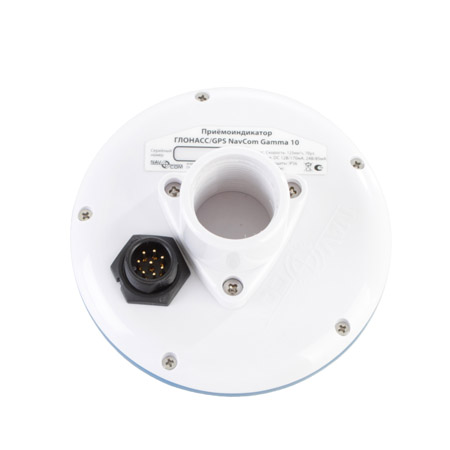

В приборе NAVCOM Gamma-10 в качестве навигационного приемника использован модуль ГЛОНАСС/GPS/GALILEO серии NV08C (сертификат соответствия №03.009.0598, внесен в Государственный Реестр средств измерения - свидетельство RU.C.27.002.A №49747) производства ЗАО «КБ НАВИС» (Россия), который позволяет работать со всеми видимыми спутниками из всего спектра глобальных навигационных систем слежения (ГНСС). В настоящее время используется только две системы ГНСС это ГЛОНАСС и GPS. В NV08C-CSM заложена возможность поддержки ГНСС, которые будут развернуты в будущем (GALILEO/COMPASS), путем обновления программного обеспечения. Конструктивно Gamma-10 состоит из ударопрочного, водонепроницаемого корпуса, в котором расположен вычислительный модуль NV08C-CSM, антенна и плата обвязки. На корпусе расположен 8-ми пиновый разъём для подключения коммутационного кабеля длинной 15 метров.

Варианты использования комбинированного приемника ГНСС ГЛОНАСС/GPS NAVCOM Gamma-10:

  • в навигационных целях на морских и речных судах в составе навигационных комплексов;
  • в системах мониторинга и безопасности автотранспорта;
  • в системах наблюдения и безопасности;
  • WiMAX, GSM, CDMA в качестве датчика временной синхронизации и др.

Основные технические характеристики NAVCOM Gamma-10:

Сигналы ГНСС:
  • GPS
  • ГЛОНАСС

L1 1575,42 MГц
L1 1597… 1606 МГц
Количество каналов слежения 24 / 32 / 44
Точность получения навигационных параметров (RMS)* в плоскости:
  • в автономном режиме
  • в дифференциальном режиме
  • высоты
  • скорости
  • времени (1PPS)

2.5 м
1 м
3 м
0.05 м/с
±25
Время получения первого достоверного навигационного решения*:
  • перезахват
  • «горячий» старт
  • «холодный» и «теплый» старт

< 1 с
< 3 с
30 с
Чувствительность:
  • сопровождение
  • «холодный» старт

190 дБВт
173 дБВт
Ограничение на использование:
  • скорость
  • ускорение
  • высота

< 515 м/с
< 5 g
< 18 000 м
Системы координат WGS-84
ПЗ-90
СК-42
СК-95
Тип антенны активная
Рабочая температура –40 до +80°C
Частота выдачи навигационных данных 1, 2, 5, 10 Гц
Поддерживаемые протоколы IEC1162 (NMEA 0183)
BINR (КБ НАВИС)
RTCM SC 104 v2.2
NMEA 2000 (опционально)
Интерфейсы RS-422
CAN
Напряжение питания  от 5 до 40 B
Потребление менее100ма
Габариты 97мм х 60мм
Вес не более 150 г
Степень защиты IP 67

Комплект поставки комбинированного ГЛОНАСС/GPS приемника NAVCOM Gamma-10:

  • Приёмник Gamma-10
  • Коммутационный кабель длиной 15 метров
  • Комплект документации
  • Упаковка

По вопросам наличия, цены, приобретения NAVCOM Gamma-10 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
