Raymarine CP100

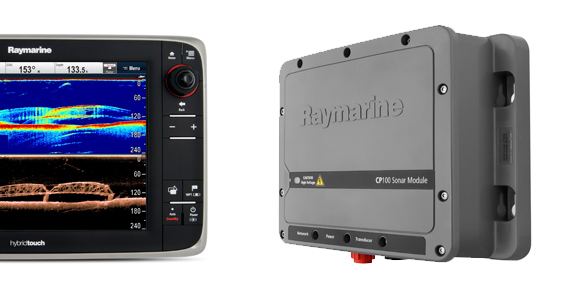

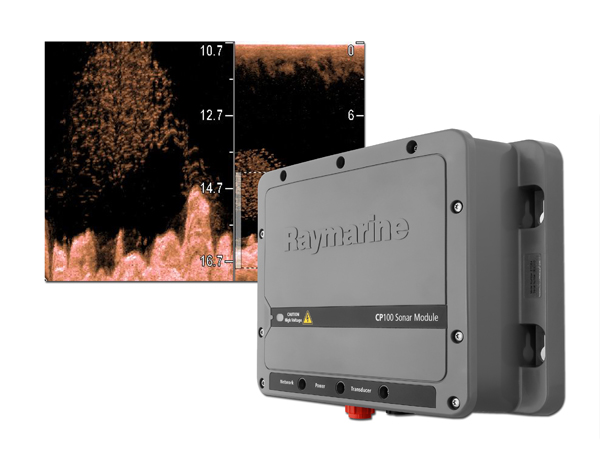

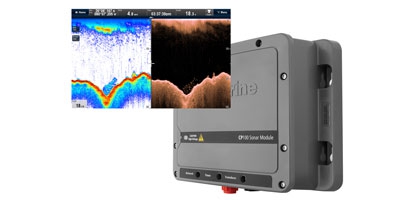

Raymarine CP100 – эхолот конфигурации "черный ящик"(Black Box), использующий новую технологию эхолокации CHIRP DownVision™ и функцию рыбопоискового CHIRP эхолота в сочетании со всеми многофункциональными дисплеями (МФД) Raymarine a-, c-, e- и gS- серии. Подключить блок эхолокации к МФД можно по сети RayNet. Для работы с модулем эхолота Raymarine CP100 необходима версия программного обеспечения МФД не ниже 7.35. Обновить программное обеспечение для любого оборудования Raymarine можно на сайте производителя.
Основные особенности Raymarine CP100:
- Использование технологии CHIRP DownVision обеспечивает отображение структуры дна на дисплее в фотореалистичном виде.
- Максимальная глубина сканирования в режиме DownVision до 180 метров, но это зависит от температуры и солености воды.
- Два независимых канала CHIRP эхолота: один канал обеспечивает отображение в высоком разрешении структуры дна (режим DownVision), второй канал обеспечивает обнаружение рыб с высокой детализацией.
- Подключение ко всем многофункциональным дисплеям Raymarine последнего поколения.

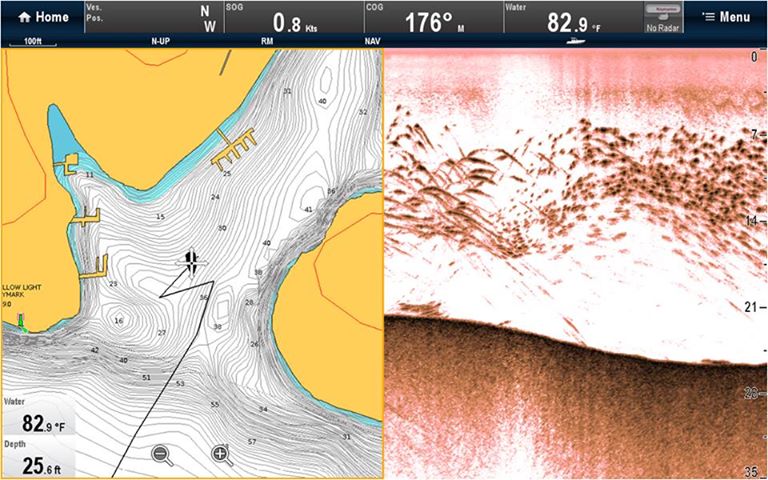

Модуль эхолота Raymarine CP100 одновременно обеспечивает отображение структуры дна под судном и распознавание объектов и рыб с превосходной детализацией, благодаря использованию технологий CHIRP и DownVision. В отличие от традиционных рыбопоисковых эхолотов, посылающих каждый импульс (сигнал) с фиксированной частотой, блок эхолокации CP100 обладает технологией CHIRP, при использовании которой излучение каждого импульса происходит в широкочастотном спектре, в результате чего значительно увеличивается детализация и достоверность получаемого эхолотом изображения.
Блок эхолота Raymarine CP100 обладает превосходными характеристиками для использования его при любой рыбалке, как на мелководье в пресноводных водоемах, так и в прибрежных районах на море. Режим сканирования DownVision позволяет обнаружить место обитания различных видов рыб по детальному отображению придонной области.
Максимальная глубина сканирования толщи воды (180 метров) позволяет использовать эхолот «черный ящик» CP100 для обследования придонных областей прибрежных морских и речных районов с превосходной детализацией дна и объектов, благодаря технологии CHIRP.
Блок эхолота конфигурации "черный ящик" (Black Box) CP100 может быть подключен к любому многофункциональному дисплею Raymarine последнего поколения.
Технические характеристики эхолота Raymarine CP100:
|
Размеры (ДхШхВ), мм
|
225х162х72
|
|
Вес, кг
|
0.6
|
|
Совместимость с многофункциональными дисплеями
|
МФ дисплеи А-серии, C-серии, E-серии (последнего поколения) и дисплеи gS-серии.
Убедитесь в соответствии версии ПО многофункционального дисплея.
|
|
Тип эхолота
|
CHIRP DownVision™ Sonar
|
|
Номинальное напряжение питания
|
12/24 В постоянного тока
|
|
Диапазон рабочего напряжения
|
10.2 - 32 В постоянного тока
|
|
Потребление питания при полной мощности
|
3 Вт
|
|
Диапазон рабочей температуры
|
от 0°C до +55°C
|
|
Диапазон температуры хранения
|
от -30°C до +70°C
|
|
Стандарт водонепроницаемости
|
IPX6 и IPX7
|
|

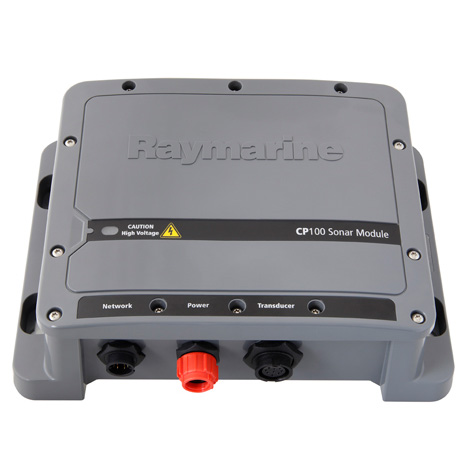

Разъемы
|
Питание блока, подключение датчика (9-ти контактный), разъем подключение к сети Raynet
|
|
Максимальная глубина эхолокации
|
180 метров в обоих режимах
|
|
Частота излучения рыбопоискового CHIRP эхолота
|
200 кГц номинальная (от 170 кГц до 230 кГц)
|
|
Частота излучения эхолота CHIRP DownVision
|
350 кГц номинальная (от 320 кГц до 380 кГц)
|
С блоком эхолота Raymarine CP100 используются специальные двухканальные CHIRP датчики, которые оснащены двумя излучающими элементами. В режиме рыбопоискового эхолота используется луч в виде конуса, а в режиме DownVision – в форме эллипса с расширенной зоной охвата. Подобрать необходимый датчик, в зависимости от материала корпуса судна и места установки на судне, можно используя перечень:
Raymarine CPT100 - пластиковый датчик с креплением на транец.
Raymarine CPT110 - пластиковый датчик для установки сквозь корпус судна с обтекателем*.
Raymarine CPT120 - бронзовый датчик для установки сквозь корпус судна с обтекателем*.
* - Обтекатель также предназначен для компенсации килеватости днища.
Комплектация эхолота Raymarine CP100:
- Блок эхолота CP100 - 1 шт.
- Документация (англ.) - 1 шт.
- Монтажные винты - 4 шт.
- Кабель питания 1м - 1 шт.
Варианты поставки:
Блок эхолота CP100 + датчик (CPT100/ CPT110/ CPT120).
Блоки эхолокации Raymarine CP100 (CHIRP DownVision) + CP200 (CHIRP SideVision) и транцевые CHIRP датчики CPT-100 и CPT-200.
