Icom MXD-5000

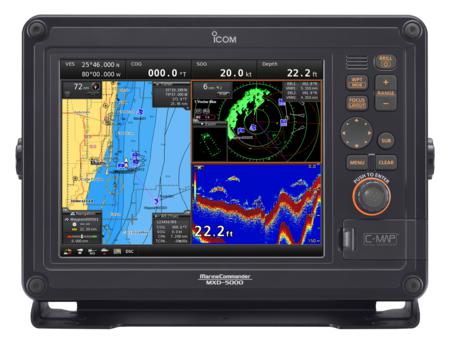

Icom MXD-5000 - многофункциональный дисплей (МФД) с диагональю 12,1 дюйма, который можно использовать в качестве блока управления морской навигационной системы Marine Commander, подключив к блоку-процессору MXP-5000. При подключении GPS-приемника и использовании картографии  C-Map (вставив карту памяти в специальный слот на лицевой панели) Icom MXD-5000 становиться полнофункциональным картплоттером. Кроме того, при подключении радарной антенны, АИС-приемника, эхолота на экране отображается вся информация от этих навигационных инструментов.

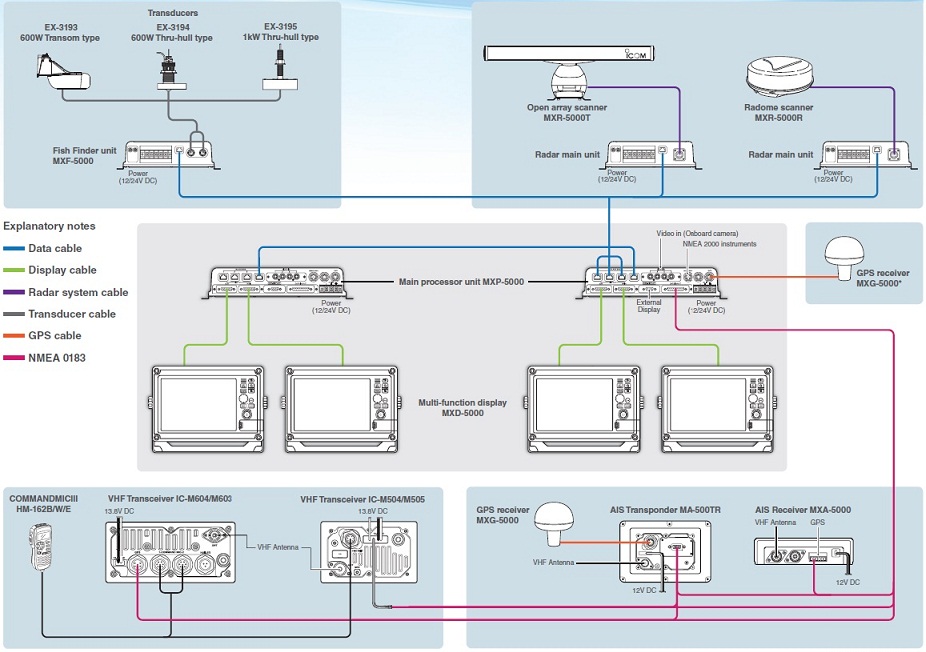

К одному процессору MXP-5000 навигационной системы MarineCommander может быть подключено два МФД Icom MXD-5000 одновременно, каждый из которых будет обладать одинаковыми функциями, что означает возможность обустройства на судне двух центров управления. Если нужно увеличить число постов управления судном до четырех, то необходимо подключить второй блок процессора.

Прочный водонепроницаемый корпус многофункционального дисплея Icom MXD-5000 соответствует стандарту IPX7, который защищает устройство от неблагоприятных внешних условий и возможных повреждений. Экран устройства имеет антибликовое покрытие и обладает повышенной яркостью, что обеспечивает удобство просмотра информации в любых условиях, даже при попадании прямых солнечных лучей. Морской мультидисплей MXD-5000 оснащен USB-разъемом, по которому можно передавать или получать, используя USB-накопитель, необходимые данные, например о путевых точках, треках и маршрутах, использующиеся впоследствии на ПК или другой навигационной системе.

Многофункциональный дисплей Icom MXD-5000 обладает функцией деления экрана - до 4-х отдельных экранов, каждый из которых настраиваться по выбору пользователя. Удобный  графический интерфейс и интуитивно понятное меню пользователя обеспечивают простоту эксплуатации. Устройство можно установить как на монтажной скобе, так и врезав в панель управления судном заподлицо.

Особенности многофункционального дисплея Icom MXD-5000:

• Современный дизайн
• Яркий цветной TFT ЖК-дисплей с диагональю 12,1"
• Прочный корпус с высокой степенью водозащиты
• Поддержка картографии С-MAP
• Возможность установки на расстоянии до 20 м от процессора (необходим кабель EX-3187)
• Подключение через MXP-5000 внешних устройств (АИС, GPS,эхолот,радар и др.) и отображение данных от них на экране
• Возможность наложения целей АИС на изображение с радара и на карты(при подключении АИС-приемника)
• Возможность наложения радиолокационного изображения на карты(при подключении радарной антенны)
• Питание от процессора MXP-5000
• Возможность подключения камер видеонаблюдения

Технические характеристики мультидисплея Icom MXD-5000:

Тип дисплея: цветной TFT жидкокристаллический
Размер дисплея: 246 184,5 мм
Диагональ дисплея: 12,1 дюймов
Разрешение: SVGA 800600 точек
Яркость: макс. 900 кд/м
Контрастность: 500
Угол обзора: по вертикали: снизу 50°, сверху 70°; по горизонтали: слева 70°, справа 70°
Картография: C-Map Jeppesen
Питание: 30 В постоянного тока (от процессора MXP-5000)

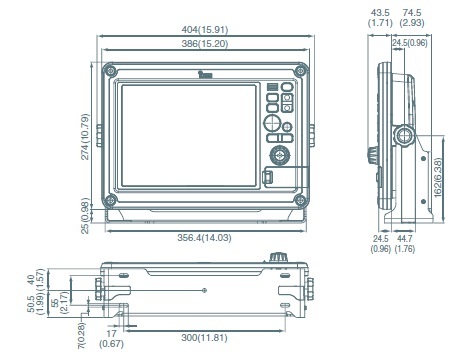

Размер: 38627469,2 мм (без кронштейна) / 404299102 мм (с кронштейном)
Вес:  3,6 кг (без кронштейна), 4,1 кг (с кронштейном)
Диапазон рабочих температур: 20°C ~ +60°C
Водонепроницаемость: IPX7
Подключение внешних устройств: USB-слот для подключения USB-накопителя

Комплектация мультифункционального дисплея Icom MXD-5000:

• Многофункциональный дисплей Icom MXD-5000
• Набор крепежных деталей и инструментов
• Соединительный кабель
• Инструкция пользователя

Опционально:

• Удлинительный соединительный кабель EX-3187, 5м
