Icom MXR-5000T



Голосов: 2
Оценить

Icom MXR-5000T

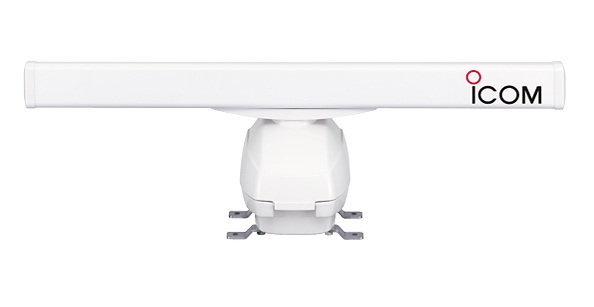

Icom MXR-5000T – морской радар, состоящий из 4-х футовой антенны открытого типа и блока питания и обработки/передачи данных. Выходная мощность устройства -  4 кВт, а максимальная дальность обнаружения целей до 48 миль. Скорость вращения излучателя настраивается пользователем и может варьироваться (24, 36 или 48 оборотов в минуту). Антенна радара выполнена в прочном водозащищенном (по стандарту IPX6) корпусе.

Морской радиолокатор Icom MXR-5000T обеспечивает четкое разграничение целей, чем помогает избегать столкновений и повышает безопасность судоходства. Радарные изображения могут быть наложены на картографические данные в том же масштабе, что помогает обнаружить опасные объекты.

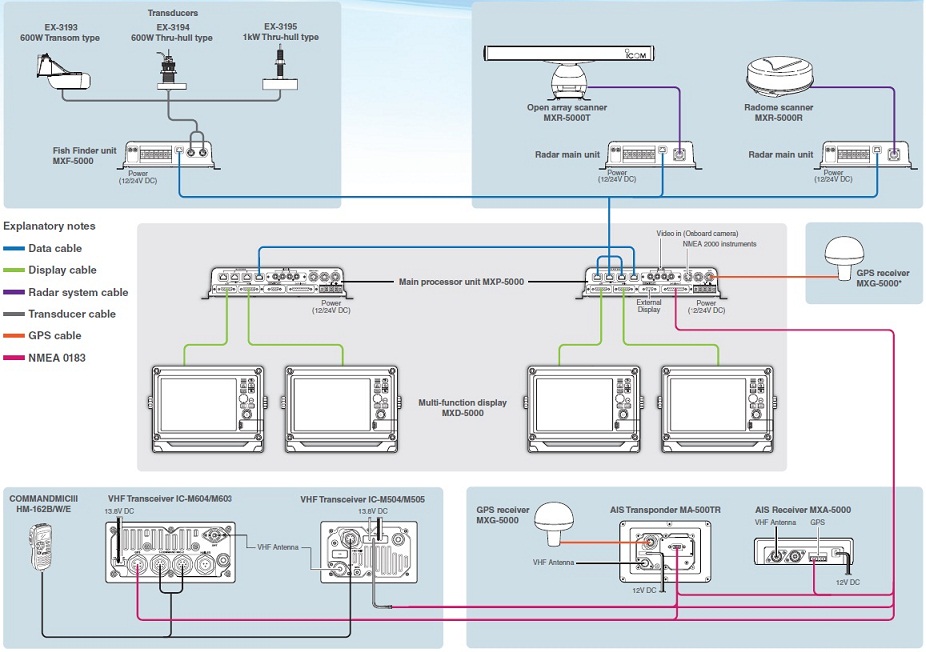

Судовой радар Icom MXR-5000T используется в морской навигационной системе MARINE COMMANDER MXS-5000 для отображения радиолокационной обстановки на дисплее MXD-5000. Точки и цели АИС, при подключении соответствующего оборудования к системе, могут быть наложены на экране отображения радара. Упрощенная функция ATA позволяет автоматически отслеживать до 10 целей. Цели ATA  могут быть наложены на экране отображения картографии.

Особенности морского радара Icom MXR-5000T:

  • Антенна открытого типа
  • Водозащищенный корпус антенны
  • Четкое разделение целей
  • Функция наложения радиолокационных данных на картографию
  • Функция отображения целей АИС
  • Упрощенная функция ATA
  • Интеграция в навигационную систему MARINE COMMANDER

Технические характеристики морского радара Icom MXR-5000T:

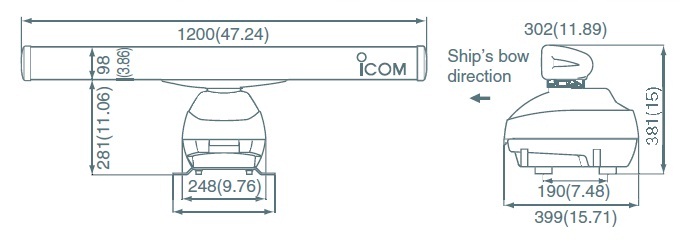

Сканнер

Тип: открытая 4-х футовая (120см)
Выходная мощность: 4 кВт
Дальность обнаружения цели: 48 миль
Скорость вращения: 24/36/48 об/мин
Ширина луча: 2°(горизонтальный); 25° (вертикальный)
Поляризация: горизонтальная
Частота: 9410MHz±30 МГц
Длительность/частота импульса: 80 нс/2880 Гц, 80 нс/2160 Гц, 250 нс/2160 Гц, 350 нс/2160 Гц, 900 нс/720 Гц
Размеры: 1205 (диаметр вращения сканирующего элемента)243 (высота) мм
Вес: 17 кг
Диапазон рабочих температур: от 25°C до +70°C
Относительная влажность: менее 95% при 40°C
Водонепроницаемость: по стандарту IPX6

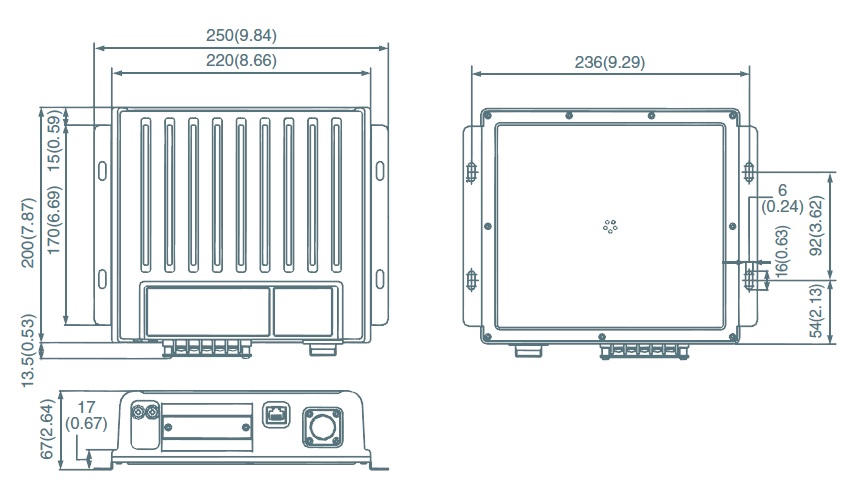

Основной блок:

Напряжение питания: 10,8 – 31,2 В пост.тока
Потребляемый ток (при 12В): менее 5.5A
Размеры: 25067200 мм
Вес: 2,1 кг
Диапазон рабочих температур: 25°C to +70°C
Водонепроницаемость: по стандарту IPX4

Комплектация морского радара Icom MXR-5000T:

  • Основной блок питания и обработки данных MXR-5000T
  • Сканнер радара (антенна) EX-2780
  • Системный кабель OPC-1189A, 20м
  • Антенный кабель OPC-1078A, 30м
  • Кабель питания основного блока
  • Комплект монтажных частей
  • Инструкция

Опционально:

  • Соединительный кабель OPC-1895, 20м
