Furuno FCV-1900G

Furuno FCV-1900G – рыбопоисковый эхолот конфигурации «черный ящик», использующий современную технологию TruEcho CHIRP, с встроенной функцией FFS (Furuno Free Synthesizer), которая позволяет выбирать различные рабочие частоты, а также с возможностью построения гистограммы. Благодаря использованию технологии TruEcho CHIRP,  эхолот излучает несколько импульсов с разными частотами в каждой посылке - в результате чего на экране эхолота отображается картинка с высоким разрешением. Кроме того, эхолот FCV-1900G компании Furuno обеспечивает точное построение гистограммы рыбы для правильной оценки её размеров и плотности косяка, используя которую можно получать достоверные данные о целях, что ведет к более высокой производительности и большей прибыли.

Выбор дисплея для эхолота зависит от требуемых характеристик (см. технические характеристики). Выходная мощность вибратора эхолота может быть 1, 2 или 3 кВт в зависимости от требований пользователя.

Рыбопоисковый эхолот Furuno FCV-1900G имеет типовое одобрение РМРС и может использоваться на морских судах в качестве дополнительного оборудования. Оптимизированный блок управления эхолота содержит водонепроницаемую сенсорную панель, которая реагирует на команды, даже если вы работаете в перчатках, и с помощью которой можно мгновенно задать VRM и TLL. Модель FCV-1900G проста в управлении и обладает интуитивно понятным меню пользователя. Благодаря компактным размерам процессора и блока управления, их можно установить в любом месте на судне, а конфигурация «черный ящик» - позволяет скрыть от глаз, установив, например, под приборной панелью.

Эхолот Furuno FCV-1900G обладает функцией подавления нулевой линии, которая обеспечивает получение четких эхосигналов и реальной картинки уже на глубине 3 м под судном, что позволяет лучше анализировать толщу воды в диапазоне от малых до больших глубин. При подключении сетевого рыбопоискового эхолота (серии DF,BBDS1) можно вывести на экран изображение, полученное на 4 различных рабочих частотах, при этом  дополнительные дисплеи не требуются. Поэтому такое сочетание очень удобно для небольших по размеру судов. Функция быстрой регулировки усиления эхолота FCV-1900G выводит на экран изображение, полученное одновременно при двух различных настройках усиления – для повышения видимости в постоянно меняющихся условиях подводного пространства и при изменении скорости судна.

Основные возможности Furuno FCV-1900G:

• Генератор-синтезатор FURUNO Free Synthesizer (FFS) с функцией выбора различных рабочих частот.
• При подключении сетевого рыбопоискового эхолота на экран можно вывести изображение, полученное на 4 различных рабочих частотах.
• Функция обратной прокрутки для мгновенного просмотра прошлых эхосигналов. Можно просмотреть максимум два предыдущих экрана.
• Частота передачи 15...200 кГц  (генератор-синтезатор частот)
• Выходная мощность 1,2 или 3 кВт
• Технология TruEcho CHIRP
• Гистограмма размера рыбы для оценки размера рыбы в плотном косяке
• Сохранение и воспроизведение изображений
• Режим компенсации вертикальной качки (при подключении спутникового компаса)
• Вывод положения эхосигналов и другой информации на подключенный карт плоттер
• Функция быстрой регулировки усиления
• Функция ACCU-FISH для определения размера отдельной рыбы и индикации ее глубины

Технические характеристики эхолота Furuno FCV-1900G:

Основные

Передающая частота: от 15 кГц до 200 кГц
Выходная мощность: 1, 2 или 3 кВт
Скорость передачи: от 10 до 2700 импульсов/мин (Диапазон от 5 до 3000 мм, нормальный режим)
Режим эхолота: TruEcho CHIRP, стандартный режим, режим CW
Длина импульса: от 0,05 до 5 мс
Требуемое разрешение экрана внешнего монитора: с пейзажной ориентацией XGA (1024x768), с пейзажной ориентацией SXGA (1280x1024), с портретной ориентацией SXGA (1024x1280)

Процессорный блок

Цвета индикации: 8, 16 или 64 цветов в зависимости от интенсивности отраженного сигнала
Фоновый цвет: выбор одного из 5 цветов
Цветовой фон: 7 уровней (стандартные, тон от 1 до 5, пользовательский)
Режим отображения эхосигналов: одиночастотный (высокая/низкая частота), двухчастотный, увеличение, пользовательский 1/2
Режимы масштабирования: режим фиксации дна, увеличение придонной зоны, увеличения отмеченной маркером зоны, режим определения дна
Диапазон глубин: от 5 до 3000 м
Смещение диапазона: максимум 2000 м
Диапазон увеличения: от 5 до 200 м
Определение размера рыбы для гистограммы: 2 м глубины или больше, требуется специальный датчик
Обновление дисплея: 6 уровней (линии развертки/импульс передачи: стоп-кадр, 1/4, 1/2, 1/1, 2/1, 4/1)
Запись данных: отображенная эхограмма и измеренные данные могут быть записаны в память
Язык: китайский, датский, английский, французский, японский, корейский, русский, испанский, норвежский

ИНТЕРФЕЙСЫ

NMEA: 3 порта, NMEA V1.5 / 2.0 / 3.0
LAN: 1 порт Ethernet 100Base-TX (требуется HUB)
CIF: 1 порт
Траловый зонд: 1 порт (метка тралового зонда/источник импульсов тралового зонда)
Видеосигнал: 1 порт, HDMI типа D
Внешний источник импульсов: 1 порт
Датчик температуры: 1 порт
USB: 1 порт, USB2.0
Передача данных (вход): GGA, GLL, GNS, MTW, VHW, VTG
Передача данных (выход): DBS, DBT, DPT, MTW, TLL
Выходные собственные предложения PFEC: afl, bcd, dat, mrk

ИСТОЧНИК ПИТАНИЯ

Блок процессора: 12-24 В постоянного тока: 8.3-3.9
Выпрямитель (RU-1746B-2, опция): 100/110/115/220/230 В переменного тока, 1 фаза, 50/60 Гц
Блок питания перем./пост. Тока (PR-240, опция): 100–115/200–230 В перем. тока, 1-фазн., 50–60 Гц

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Температура окружающей среды: -15...+55 °C
Относительная влажность: до 95 % при +40 °C
Степень защиты: IP22
Вибрация: МЭК 60945, ред. 4

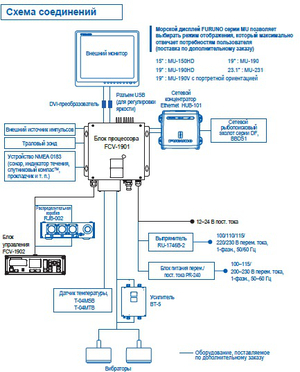

Стандартный комплект поставки эхолота Furuno FCV-1900G:

• Блок процессора FCV-1901,
• Блок управления FCV-1902,
• Запасные части и принадлежности (ЗИП),
• Комплект материалов для установки
• Инструкции

Опционально:

• вибратор,
• клинкет,
• блок интерфейса (FCV-1903),
• сетевой концентратор Ethernet,
• распределительная коробка,
• усилитель,
• датчик температуры,
• блок питания перем./пост. тока,
• выпрямитель,
• материалы для установки,
• кабель в сборе,
• кабель-удлинитель для соединения с вибратором
