Furuno FAR-1518



Голосов: 4
Оценить

Furuno FAR-1518 – морская РЛС

Furuno FAR-1518 – морская радиолокационная станция (РЛС) X-диапазона выходной мощностью 12 кВт. Отличительными особенностями этой модели являются: повышенная функциональность, небольшие размеры и простота эксплуатации. Модель предназначена для установки на конвенционных судах и удовлетворяет самым последним требованиям, предъявляемым к оборудованию такого класса. Благодаря точным данным сопровождения, полученным с помощью функции Fast Target Tracking, упрощается прогноз путевого угла и скорости движения другого судна.

Функция Targe Analyzer, применяемая в РЛС Furuno FAR-1518, служит для отображения движущихся целей, стационарных объектов, эхосигналов от дождя, отражений от моря и целей, сближающихся с судном. Идентификация опасных целей на дисплее выражается просто по их цвету. Информируя о ситуации и возможных опасностях, эта функция позволяет повысить безопасность судовождения.

Морская РЛС Furuno FAR-1518 использует оптимизированную функцию ACE для подавления ложных эхосигналов, при активации которой автоматически настраивается фильтр подавления помех и регулировка усиления по заданным ветро-волновыми и метеорологическим условиям (штиль/волнение/сильный дождь).

Простая и эффективная работа с морским радаром Furuno FAR-1518 обеспечивается за счет отдельных переключателей для настройки усиления или подавления помех от дождя и моря, а также поворотным переключателем RotoKey и сенсорной панелью, удобно расположенными в блоке управления. Кроме этого, можно использовать дополнительный блок(пульт) управления с трэкболом и «мышью».

Встроенный AIS-интерфейс судовой РЛС Furuno FAR-1518 позволяет выводить на экран до 300 различных целей, при подключении транспондера АИС, что повышает безопасность судоходства. Модель может быть дополнена любым дисплеем на выбор пользователя, соответствующим предъявляемым по техническим характеристикам требованиям. Выбор способа отображения эхосигналов, в соответствии с пользовательскими требованиями, позволяет достичь максимальной видимости информации и эффективной работы радара Furuno FAR-1518.

Особенности морской РЛС  Furuno FAR-1518:

  • Излучаемая мощность 12 кВт
  • Блок контроля работоспособности РЛС - PM-32 (заказывается отдельно)
  • Точное отслеживание других судов с помощью усовершенствованного средства сопровождения целей
  • Оптимизированная функция подавления помех от дождя и моря
  • Улучшенный пользовательский интерфейс для простой, эффективной работы
  • Функция Target AnalyzerTM для получения точной информации об окружающей обстановке
  • Крупный план (функция масштабирования)
  • Новый удобный блок управления с удобным переключателем Rotokey и сенсорной панелью
  • Сеть 100 Base-TX Ethernet используется для объединения в сеть двух радиолокационных систем без необходимости установки дополнительного оборудования (обе РЛС могут управляться с любого подключенного дисплея)
  • Возможность установки на высокоскоростных судах (требуется антенно-поворотное устройство со скоростью вращения 48 об/мин)
  • Возможность подключения дисплея на выбор, в зависимости от требований и пожеланий пользователя
  • Свобода в настройках отображаемой информации. Вы можете выбрать способ отображения эхосигналов в соответствии со своими требованиями
  • Наложение изображения РЛС на экран подключенной ЭКНИС

Технические характеристики судовой РЛС Furuno FAR-1518:

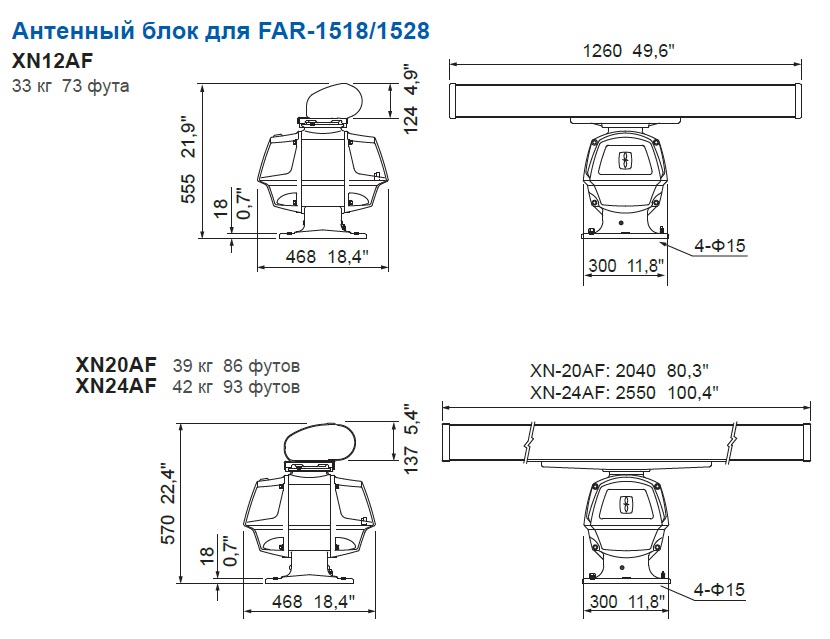

Излучатели антенны

Тип антенны: с волноводно-щелевой антенной решеткой
Длина излучателя: 4 фута (XN12AF), 6,5 фута (XN20AF)
Ширина луча по горизонтали: 1,9° (XN12AF), 1,23° (XN20AF)
Ширина луча по вертикали: 20°
Затухание бокового лепестка:
XN12AF -24 дБ (в пределах ±10°),-30 дБ (за пределами ±10°)
XN20AF: -28 дБ (в пределах ±10°), -32 дБ (за пределами ±10°)
Поляризация: горизонтальная
Частота вращения: 26 об/мин (RSB-120), 48 об/мин (RSB-121)

РЧ-ПРИЕМОПЕРЕДАТЧИК

Частота: 9410 ± 30 МГц P0N
Выходная мощность: 12 кВт
Минимальная дальность действии: 25 м
Разрешающая способность по дальности: 25 м
Точность определения дальности: 1 % от используемого диапазона или 10 м в зависимости от того, что больше
Точность определения пеленга: ±1°
Дальность действия, длина импульса и частота повторения импульсов:

Частота повторения

импульсов

(Гц, приблиз.)

Шкалы дальности (мор. мили)

0,125

0,25

0,5

0,75

1,5

3

6

12

24

48

96

3000*

0,08 мкс











2760*

0,12 мкс









1500





0,22 мкс





1000





0,38 мкс





1000











0,68 мкс





600**













1,2 мкс

* Прибл. 2200 Гц в диапазоне СС 32 морских мили. ** 500 Гц в диапазоне 96 морских миль

Промежуточная частота: 60 МГц

БЛОК ПРОЦЕССОРА

Шкалы дальности и интервалы колец дальности

Дальность (мор. мили)

0,125

0,25

0,5

0,75

1,5

3

6

12

24

48

96

Интервал колец

(мор. мили)

0,025

0,05

0,1

0,25

0,25

0,5

1

2

4

8

16

Кол-во колец

5

5

5

3

6

6

6

6

6

6

6


Время разогрева: Прибл. 3 минуты
Режим ориентации изображения: По курсу, по стабилизированному курсу, по северу (истинное/относительное движение), по путевому углу, по корме
Метки: курсор, кольца РЛС, метка курса, метка севера, визир направления, вектор, метка карты, метка масштабирования, ПКД, ЭВН, зона захвата
Средство сопровождения целей (СС): автоматический или ручной захват: 50 целей на расстоянии 0,1–32 морские мили; сопровождение: 5/10 точек по всем целям; время вектора: 0–60 минут
АИС: объем информации на экране: 300 целей; сопровождение: 5/10 точек по всем целям; время вектора: 0–60 минут
Следы эхосигналов: истинные/относительные, длина следов: 0–30 минут (шаг: 30 с) или непрерывно
Радиолокационная карта: 5000 точек
Функция межкоммутаторного соединения: выбор в меню

МОРСКОЙ ДИСПЛЕЙ*

Модель

MU-150 HD

MU-190HD

Размер экрана

15-дюйм. ЖК

19-дюйм. ЖК

Разрешение

XGA

SXGA

Яркость

1000 кд/кв.м

450 кд/кв.м

Контрастность

600:1

900:1

Эффективный диаметр дисплея

213 мм

250 мм

* Блок дисплея для РЛС модели BB предоставляет пользователь.

ИНТЕРФЕЙС

Количество портов на блоке процессора

Курс: 1 порт: Формат AD-10 или МЭК 61162-2
Последовательный: IEC61162-2: 2 порта (AIS/HDG); IEC61162-1: 4 порта (GPS/LOG/AMS/ECDIS)
Замыкание контакта: Вывод предупредительных сигналов: 4 канала, входной сигнал удаленного подтверждения, отказ системы, отказ питания
Выносной индикатор: 2 порта (сигналы: HD (курс), BP (пеленг), Пуск и Видео)
LAN:  Сеть Ethernet 100Base-TX: 1 порт
DVI: DVI-D: 1 порт для главного дисплея
RGB: 1 порт для РДР- или RGB-монитора

Предложения данных

Входные: ABK, ACK, ACN, ALR, BWC, BWR, CUR, DBK, DBS, DBT, DPT, DTM, GBS, GGA, GLL, GNS, HBT, HDG, HDM, HDT, MTW, MWV, RMB, RMC, RTE, THS, VBW, VDM, VDO, VDR, VHW, VTG, VWR, VWT, WPL, ZDA
Выходные:  ABM, ACK, ALC, ALF, ALR, ARC, BBM, EVE, HBT, OSD, RSD,TLB, TLL, TTD, TTM, VSD

ИСТОЧНИК ПИТАНИЯ

Блок процессора

Переменного тока: 100–115/220–230 В перем. тока: 1,8/0,8 A (26 об/мин), 2,2/1,0 A (48 об/мин)
Постоянного тока: 24 В пост. тока: 6,1 A макс. (26 об/мин), 7,2 A макс. (48 об/мин)

Морской дисплей

MU-150HD: 12–24 В пост. тока, 4,5–2,2 А
MU-190: 100–240 В перем. тока 0,7–0,4 A
Выпрямитель (RU-1746B-2/RU-3424, опция): 100–115/220–230 В перем. тока, 1-фазн., 50/60 Гц
Трансформатор (RU-1803, опция): 440 В перем. тока, 1-фазн., 50/60 Гц

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды

Антенный блок:  -25...+55 °C (хранение: до +70 °C)
Блок процессора: -15...+55 °C
Морской дисплей:  -15...+55 °C
Относительная влажность: до 93% при +40 °C

Степень защиты

Антенный блок: IP56
Блок процессора: IP20 (IP22: по дополнительному заказу)
Блок управления: IP22
Морской дисплей: IP56 (панель), IP22 (корпус)

Вибрации: IEC 60945 Ed.4

Комплектация морского радара Furuno FAR-1518:

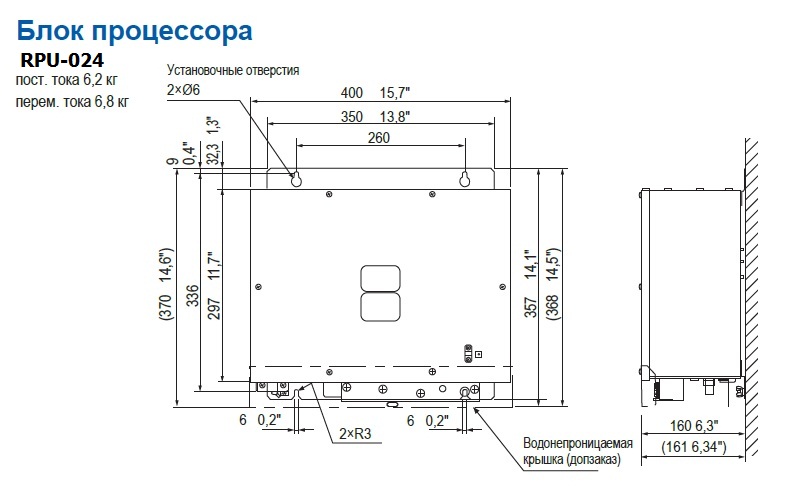

  • Блок процессора RPU-024

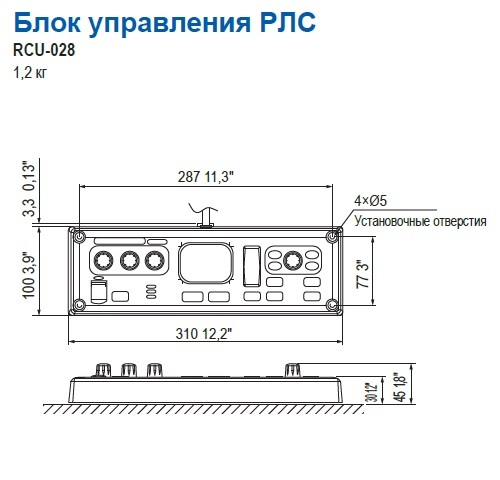

  • Блок управления RCU-028
  • Редуктор RSB-120/121
  • Приемопередатчик RTR-100/101
  • Кабель DVI для блока дисплея (длиной 5 м, марка DVI-D/D S-LINK 5M) не входит в комплект поставки для моделей Вlack Вox («черный ящик»)
  • Стандартный ЗИП (запасные части и принадлежности)
  • Материалы для установки
  • Инструкции

Опционально:

  • Блок управления с трекболом RCU-030
  • Аналого-цифровой преобразователь AD-100
  • Понижающий трансформатор RU-1803
  • Выпрямитель мощности переменного/постоянного тока
  • PR-240/PR-850A/RU-3423/RU-1746B-2/RU-3424
  • Сигнальный кабель РЛС: RW-4864 1м/RW-4864 5м/RW-4864 10м/RW-4864 15м
  • Кабель DVI для блока дисплея (длиной 10 м, марка DVI-D/D S-LINK 10M)
  • Концентратор-коммутатор HUB-100
  • Блок дисплея MU-190 или MU-150 HD (по выбору)
  • Излучатель антенны: XN12AF/XN20AF
  • Блок контроля PM-32A
