Simrad SonarHub

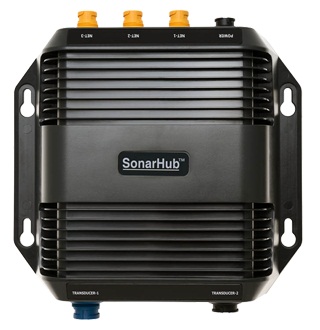

Simrad SonarHub - комбинированный модуль эхолота (SonarHub Sounder) в компактном корпусе конфигурации «черный ящик» (Black Box), использующий технологии сканирования толщи воды StructureScan HD и CHIRP sonar. Модель полностью совместима с многофункциональными дисплеями (МФД) Simrad серий NSS, NSE Expert и NSO, для чего имеются 3 встроенных порта Ethernet с сетевыми разъемами, что не требует подключения дополнительного Ethernet-модуля.
Модуль эхолота Simrad SonarHub идеально подходит для отображения на дисплее рыбы и отслеживания передвижения приманки, а также демонстрирует подробную и простую для понимания пользователя картину структуры и дна. Технология CHIRP (линейная частотная модуляция сигнала) обеспечивает мощную производительность и детализацию подводного пространства высокой четкости на глубинах до одного километра. При подключении трансдьюсера AIRMAR TM150M можно получить изображение целей высокого качества с подавлением шумов, а также широким покрытием водного пространства под судном с четкой идентификацией рыбы. Функциональные возможности встроенной технологии StructureScan HD дает возможность пользователю Simrad SonarHub получить реалистические изображения подводной среды для рациональной рыбной ловли, поисковых и спасательных операций, и дайвинга.
Компактные размеры и конфигурация позволяют установить устройство в любом, даже скрытом от глаз, месте на судне. Трансдьюсеры (датчики) эхолота для модуля Simrad SonarHub докупаются опционально.
Особенности модуля эхолота Simrad SonarHub:
- Использование в одном устройстве комбинации технологий эхолокации StructureScan HD и CHIRP sonar
- Технология DownScan Imaging позволяет получить кристально-четкие, почти фотографические изображения объектов под судном
- Изображение целей в отличном качестве с широким покрытием водного пространства и четкой идентификацией рыбы при совместном использовании CHIRP с AIRMAR TM150M
- Встроенный StructureScan HD обеспечивает диапазон бокового сканирования с сверхвысоким разрешением
- Возможность подключения широкого спектра трансдьюсеров AIRMAR и Simrad
- Полная совместимость с мультифункциональными дисплеями(МФД) SIMRAD серий NSS, NSE и NSO.
- Удобное, легкое и быстрое подключение к сети Ethernet за счет трех встроенных портов
- Компактные размеры и удобство установки в любом месте судна
Технические характеристики модуля эхолота Simrad SonarHub:
Эхолот
Рабочие частоты: 455/800 кГц (StructureScan HD), 40-60кГц, 85-145кГц, 130-210кГц (CHIRP), 50 кГц/83кГц/200кГц (Narrow Band)
Совместимые трансдьюсеры: Simrad и AIRMAR
Максимальная глубина сканирования: StructureScan: до 91 м при 455/800 КГц; CHIRP: 1067 м (в зависимости от трансдьюсера)
Физические и окружающей среды
Влагозащищенность: по стандарту IPx7
Диапазон рабочих температур: от -28° до 75° C
Габариты (Ш х В): 180 х 57 мм
Вес: 0.9 кг
Напряжение питания сети: 12 или 24 В пост.тока (9-32 В мин-макс.)
Выходная мощность: макс. 500Вт RMS (StructureScan HD), 250Вт RMS (CHIRP)
Сетевые подключения
Ethernet: 3 порта
Питание: разъем 4-pin
Порт трансдьюсера 1: синий разъем 7-pin для CHIRP и маломощных трансдьюсеров
Порт трансдьюсера 2: черный разъем 9-pin для StructureScan HD
По вопросам наличия, цены, приобретения Simrad SonarHub можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
