    Furuno DFF-3D



    Голосов: 1
    Оценить

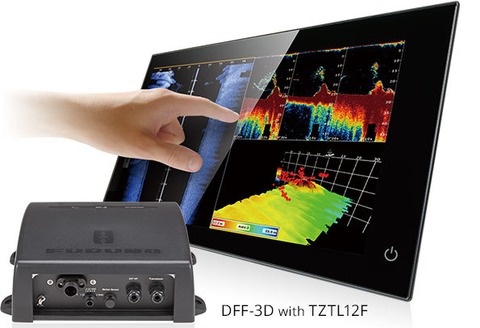

    Furuno DFF-3D - многолучевой сетевой гидролокатор DFF-3D конфигурации «черный ящик», совместимый с системами NavNet TZtouch и TZtouch2. Устройство предоставляет четкое и  детализированное отображение глубоководного пространства и морского дна в режиме реального времени. Сетевой модуль Furuno DFF-3D представляет собой трехмерный многолучевой эхолот, созданный в результате применения передовых технологий гидролокации. Применяемая в устройстве технология обработки сигнала и эргономичный излучатель (вибратор) позволяют получить на дисплее изображение высокого разрешения.

    В результате подключения Furuno DFF-3D, мультифункциональный дисплей NavNet превращается в мощный многолучевой гидролокатор, с помощью которого можно изучать подводное пространство в 120-ти градусном секторе. При подключении к сети, эхолот DFF-3D отображает на экране МФД глубину, направление движения косяков рыбы, а также характеристики (рельеф) морского дна в режиме реального времени.

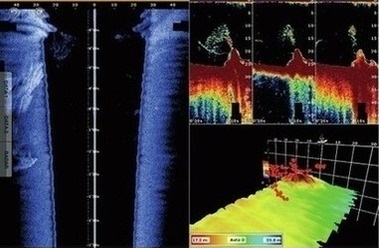

    Многолучевой гидролокатор Furuno DFF-3D предоставляет пользователю несколько режимов отображения, либо их комбинацию. В режиме поперечного сканирования отображаются эхосигналы от толщи воды в 120-ти градусном секторе и можно сразу понять распределение промысловой рыбы и состояние подводного пространства. Режим трех-/одно- лучевого сканирования предоставляет параллельные изображения от однолучевого (непосредственно под судном) или 3-хлучевого эхолота, который определяет глубину нахождения цели, характеристику дна и направление движения рыбы, причем угол направленности и ширина луча задаются при необходимости пользователем. Сонар Furuno DFF-3D предоставляет историю трехмерного сканирования, в режиме которой пользователь получает интуитивно понятное и простое трехмерное отображение дна с пиктограммами косяков рыбы – удобно при выборе мест промысла и оценке рельефа дна.

    Режим бокового сканирования позволяет просмотреть изображение высокой четкости структуры дна по правому и левому борту судна.

    Компактный излучатель с обтекателем, входящий в стандартный комплект поставки гидролокатора Furuno DFF-3D, прост в установке и подходит для эксплуатации даже на борту маломерного судна. В вибратор встроены сенсор температуры и датчик движения, который компенсирует бортовую и килевую качку и позволяет стабилизировать отображение, обеспечивая четкость картинки на экране, даже при сильном волнении моря.

    Особености многолучевого сетевого гидролокатора Furuno DFF-3D:

    • Боковой диапазон обнаружения до 200 метров* в 120-градусной полосе обзора влево и вправо
    • Проникновение основного (глубоководного) луча под днище судна на глубину около 300 м*
    • Возможность просмотра режимов отображения в соответствии с пожеланиями пользователя
    • Встроенный датчик движения для стабилизации отображения
    • Компактный излучатель с обтекателем

    Технические характеристики многолучевого эхолота Furuno DFF-3D:

    Общие

    Рабочая частота: 165 кГц

    Выходная мощность: 800 Вт

    Минимальная глубина: 3 м

    Диапазон глубин: от 5 до 1200 м

    Диапазон обнаружения: 200 м (боковой луч), 300 м (основной луч под судном)*

    Углы направленности лучей для режима 3-хлучевого сканирования: 20-50° (градусов)

    Режимы сканирования: 3-хлучевое/однолучевое сканирование,  боковое сканирование (SideScan),  поперечное сканирование, история трехмерного сканирования

    Напряжение питания сети: 12–24 В пост. тока

    Ток: 1,4–0,7 A

    Условия окружающей среды

    Диапазон рабочих температур: от -15 до +55 °C

    Относительная влажность: до 93% при +40 °C

    Влагозащищенность: по стандарту IP55

    Интерфейс

    LAN: 1 порт, Ethernet 10/10 Base-TX

    Внешний источник импульсов: 1 порт (требуется дополнительный набор с внешним источником импульсов)

    Физические

    Габариты основного блока (ШхГхВ): 380х316х120 мм

    Вес (блок/датчик): 3,0/3,2 кг

    *- в зависимости от характеристики дна, волнения моря и условий монтажа.

    Комплектация многолучевого сетевого эхолота Furuno DFF-3D:

    • Модуль многолучевого сетевого эхолота DFF-3D
    • Стандартный набор ЗИП
    • Монтажный комплект
    • Инструкция пользователя

    Опционально:

    • Вибратор (трансдьюсер, датчик гидролокатора) с креплением сквозь корпус B-54 или транцевый TM-54
    • Блок питания PR-62 (100/110/220/230 В перемен. тока, 1-фаз., 50/60 Гц)
    • Набор с внешним источником импульсов
    • Кабель в сборе (2м/10м)
