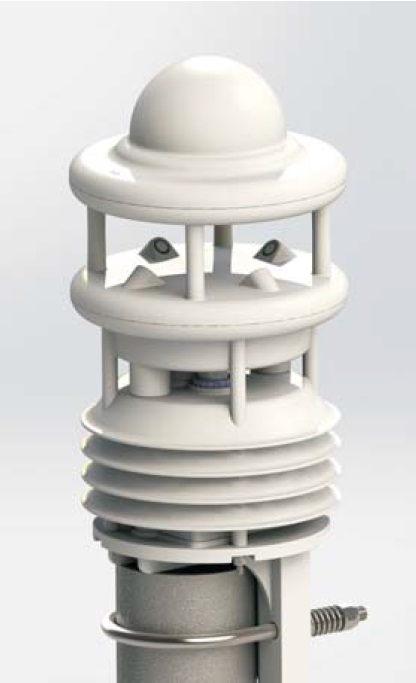

IWS - метеорологическая станция

IWS – автоматическая погодная станция с датчиками фиксации основных метеорологических параметров: температуры и влажности воздуха, атмосферного давления, скорости и направления ветра, осадков (различаются снег, дождь, град, ледяной дождь, морось, дождь со снегом), содержания в воздухе диоксида углерода (CO2). Пользователю предоставляется возможность выбора из предлагаемых интерфейсов подключения модели Ethernet (исполнение 1) или RS485 (исполнение 2), что предполагает использования в качестве монитора многофункционального дисплея (МФД) или персонального компьютера (ПК).

Метеостанция IWS разработана в России и предназначена для замены аналогов иностранного производства, таких как Lufft WS600 (Германия) и Vaisala WXT520 (Финляндия), превосходя их по некоторым характеристикам. Например, диапазон рабочих температур прибора от -55 °C до + 85 °C и диапазон измерения атмосферного давления: 300....1200 гПа.

Метеорологическая станция IWS обладает прочным и водозащищенным (по стандарту IP65) корпусом. Модель имеет компактные размеры, благодаря чему может устанавливаться в любом удобном месте.

Станция измерений параметров атмосферы IWS имеет свидетельство об утверждении типа средств измерений Федерального агентства по техническому регулированию и метрологии. Прибор выпускается в следующих модефикациях:

1). Метеостанция IWS-1: Канал измерений влажности и температуры воздуха, Канал измерений скорости и направления воздушного потока, Канал измерений атмосферного давления, Канал измерений количества осадков, Канал измерений диоксида углерода
2). Метеостанция IWS-2: Канал измерений влажности и температуры воздуха, Канал измерений скорости и направления воздушного потока, Канал измерений атмосферного давления, Канал измерений количества осадков

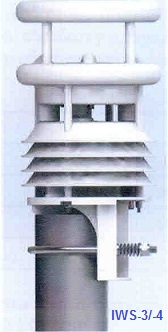

3). Метеостанция IWS-3: Канал измерений влажности и температуры воздуха, Канал измерений скорости и направления воздушного потока, Канал измерений атмосферного давления, Канал измерений диоксида углерода
4). Метеостанция IWS-4: Канал измерений влажности и температуры воздуха, Канал измерений скорости и направления воздушного потока, Канал измерений атмосферного давления
5). Метеостанция IWS-5: Канал измерений влажности и температуры воздуха, Канал измерений атмосферного давления, Канал измерений количества осадков, Канал измерений диоксида углерода
6). Метеостанция IWS-6: Канал измерений влажности и температуры воздуха, Канал измерений атмосферного давления, Канал измерений количества осадков
7). Метеостанция IWS-7: Канал измерений влажности и температуры воздуха, Канал измерений атмосферного давления, Канал измерений диоксида углерода
8). Метеостанция IWS-8: Канал измерений влажности и температуры воздуха, Канал измерений атмосферного давления.
9). Метеостанция IWS-9: Канал измерений влажности и температуры воздуха.
10). Метеостанция IWS-10: Канал измерений температуры воздуха

Особенности метеорологической станции IWS:

  • Температурная защита - в случае перегрева устройство автоматически отключится до тех пор, пока температура не вернётся в рабочий диапазон.
  • Встроенные точные часы реального времени (RTC) с автономным питанием, а так же с возможностью синхронизации с NTP сервером.
  • Защита сигнальных линий и линий электропитания от перенапряжения и ESD.
  • «Умный» вентилятор обеспечивающий циркуляцию воздуха через датчики температуры и влажности.
  • Возможность автоматического отключения при достаточной скорости ветра, а так же защита вентилятора от выхода из строя вследствие механической блокировки. Дополнительно – присутствует измерение скорости вращения и уведомление о блокировке или отказе.
  • Полностью динамическая подсистема электропитания: автоматически адаптируется к изменению режимов и напряжения питания, непосредственно во время работы, и не требует никакого дополнительного вмешательства или настроек.
  • Два варианта исполнения: первый для подключения по интерфейсу Ethernet, второй – для RS485.

Технические характеристики метеостанции IWS:

Физические:
Диаметр: 150 мм
Высота: 344 мм (IWS-1/-2); 290 мм (IWS-3/-4); 279 мм (IWS-5/-6); 225 мм (IWS-7/-8/-9/-10)
Вес: 1.5 кг (IWS-1/-2); 1.5 кг (IWS-3/-4); 1.3 кг (IWS-5/-6); 0.9 кг (IWS-7/-8/-9/-10)
Условия окружающей среды:
Температура: -55..+60°C
Влажность: 0..100%RH
Защита корпуса: IP65
Измерение параметров температуры:
Тип сенсора: цифровой
Диапазон измерения: -55..+85 °С
Погрешность: ±0.3 °C (±0.5°Cмакс) в диапазоне -55..-10 °C; ±0.2 °C в диапазоне -10..+85 °С
Измерение параметров относительной влажности воздуха:
Тип сенсор: емкостной полимерный абсорбционного типа
Диапазон измерения: 0..100% RH
Время отклика: менее 3 с
Погрешность: ±2%
Определение параметров осадков:
Тип: радар Доплера 24ГГц
Детектируемый тип осадков: снег/дождь/град/ледяной дождь/морось/дождь со снегом
Разрешение: 0.01 мм
Диапазон измерения размера капли: 0.3 .. 5 мм
Измерение параметров атмосферного давления:
Тип сенсора: емкостной MEMS
Диапазон: 300..1200 гПа (исполнение 1); 260..1260 гПа (исполнение 2)
Погрешность: ±1.5 гПа (исполнение 1); ±0.2 гПа (исполнение 2)
Измерение параметров ветра:
Тип сенсора:  ультразвуковой
Направление ветра:

  • Диапазон: 0..359.99°
  • Погрешность: менее ±3°

Скорость ветра:

  • Диапазон: 0.25..75м/с
  • Погрешность: ±0.3м/с или ±3% при 0..35м/с; ±5% при более 35м/с

Характеристики электронного компаса:

Тип: электронный компас с компенсацией наклона (tilt-compensatedeCompass): 3х осевой акселерометр и 3х осевой магнитометр
Компас:

  • Азимут: 0..359.9°
  • Разрешение: 0.1°
  • Компенсация магнитного склонения: присутствует

Магнитометр:

  • Диапазон: 0..400 мкТл
  • Разрешение: 4.5 мкТл

Пространственное положение:

  • Система координат*: NED
  • Крен: -180°..+180°
  • Тангаж: -90°..+90°
  • Расканье (азимут): -180°..+180°

Акселерометр:

  • Измерение стандартного отклонения (несмещённая оценка) ускорения, суммарно по всем осям**: 0..2g (время оценки – 2с)
  • Определение переворота устройства.

Калибровка компаса:

  • Компенсация hard-iron***: да
  • Компенсация soft-iron***: нет
  • Калибровка: автоматическая

*NED – North-East-Down (север-восток-низ)
**Позволяет оценить степень раскачивания и/или вибрации.
***Hard-iron помехи – воздействие постоянного, сильного магнитного поля. Soft-iron помехи – воздействие магнитного поля окружающих элементов, индуцированного геомагнитным полем (конструкция датчика практически исключает это воздействие).

Определение уровня диоксида углерода (CO2):

Тип сенсора: инфракрасный
Метод измерения: не дисперсионной спектроскопии
Диапазон рабочих температур: -50..+50°С
Диапазон рабочей влажности*: 5..95%RH
Диапазон измерения: 0..5000ppm
Разрешение: 50ppm при 0..2500ppm, 100ppm при более 2500ppm
Время отклика: менее 30c
Погрешность измерения: ±10%

Интерфейс

Исполнение 1 - Ethernet

  • 10BASE-T,half-duplex
  • Режимы работы: активный (отправка данных на сервер); пассивный (работа в режиме сервера)
  • Форматы данных: бинарный, JSON, XML

Исполнение 2 - RS485

  • half-duplex
  • Режим работы: ведомый
  • Форматы данных: бинарный, ASCII
  • Скорость: 300..115200bps (предустановленная: 9200bps)
  • Электропитание

Исполнение 1

  • PoE (Power-over-Ethernet) - полное соответствие стандарту IEEE 802.3
  • Поддерживаемые режимы: 802.3af (13 Вт); 802.3at Type 1 (13 Вт); 802.3at Type 2 (25 Вт); 2x 802.3at Type 2 (51 Вт PoE+); Passive PoE (напряжение 48 В)

Исполнение 2

  • Внешний источник питания
  • Диапазон рабочего напряжения: 12..57 В (рекомендуемый); 24..57 В (рекомендуемый с учётом обогрева); 8..60 В (граничный)

Особенности обогрева:

- Возможность работы как от основного источника питания (в том числе PoE), так и от дополнительного.
- Возможность ограничения максимальной мощности используемой обогревом от 0 до 46Вт на всём диапазоне питающего напряжения.
- При питании устройства посредством PoE, по умолчанию, максимальная мощность обогрева автоматически ограничивается в соответствии с определённым типом PoE-источника (802.3af, 802.3atType2, 2x 802.3atType2 [PoE+] – см. таблицу выше)

Дополнительный внешний источник питания обогрева

Диапазон рабочего напряжения*: 24..57 В (рекомендуемый); 8..60 В (граничный)

*При использовании внешнего источника питания обогрева, его напряжение должно превышать напряжение питания основного источника

Потребляемая мощность*, максимум **: 0..46 Вт (по умолчанию – 40Вт)
Температура включения обогрева***: 2 °С и ниже

*Нагреватели работают кратковременно. Таким образом, среднеквадратичное значение потребляемой мощности, как правило, будет ниже заданного.
**Максимальное значение мощности задаётся настройкой устройства
***Датчик осадков требует постоянного поддержания высокой рабочей температуры. Поэтому, один из нагревателей будет работать даже если температура окружающей среды превышает 2°C
Примечание: при напряжении питания ниже 24В, доступная максимальная мощность обогрева рассчитывается по формуле: P = U2/12.5, где U–напряжение [В], P–мощность [Вт]

Комплектация погодной станции IWS:

  • Метеостанция (датчик измерения параметров атмосферы) IWS
  • Кабель питания/данных
  • Документация (Паспорт изделия, Гарантийный талон, Руководство)
