Furuno FSV-85 - многолучевой сонар кругового обзора

Furuno FSV-85 - многолучевой гидролокатор (сонар) кругового обзора конфигурации Black Box (черный ящик), предназначенный для обнаружения косяков рыбы и отображения информации на цветном дисплее, который выбран пользователем по подходящим параметрам.

Усовершенствованная технология обработки сигналов сканирующего сонара Furuno этой серии обеспечивает надежное обнаружение рыбы и отображение состояния морского дна, продолжая традицию предлагать промысловому флоту самые современные модели гидролокаторов. Чтобы упростить работу с прибором, можно назначить часто используемые функции специальным функциональным клавишам. Также имеются предустановленные режимы для мгновенной настройки оборудования в соответствии с промысловым участком или целевыми задачами.

Гидролокатор Furuno FSV-85 имеет возможность одновременного отображения данных сонара на двух экранах. Сравнение горизонтальных и вертикальных режимов проще при наличии двух мониторов для повышения производительности. Например, можно просматривать два режима отображения, сравнивая картинки горизонтального и вертикального сечения в отдельных полноразмерных окнах.

Горизонтальный режим отображения сонара Furuno FSV-85 обеспечивает изображение на 360 градусов вокруг судна. Режим H2 отображает один из четырех видов комбинаций горизонтального отображения: LANDSCAPE (ландшафт), PORTRAIT (портрет), RIGHT INSET (справа) и LEFT INSET (слева). Диапазон, угол наклона, коэффициент усиления и пользовательская программа устанавливаются независимо для каждого дисплея. Наклонный режим обеспечивает изображение полукруга (180 градусов) с собственным судном в центре. Одновременно могут отображаться горизонтальные и два вертикальных режима сканирования. Используя оба режима сканирования, можно одновременно найти косяк рыбы и ее распределение в горизонтальной и вертикальной перспективах.

В сочетании с цифровой технологией, высокочувствительный преобразователь Furuno FSV-85 обеспечивает возможностью обнаружения на большом расстоянии и демонстрации изображения сонара высокого разрешения. Функция блокировки эхо-сигнала автоматически отслеживает выбранный оператором косяк рыбы, поэтому невозможно потерять его из виду на дисплее. Диапазон и наклон автоматически контролируются в соответствии с положением рыбы.Гистограмма рыбы показывает в виде графика в зависимости от распределения интенсивности сигнала для косяка (-ов) рыбы, отмеченного меткой оценки на дисплеях горизонтального отображения эхолота.

Система обнаружения многолучевого гидролокатора Furuno FSV-85 включает в себя цифровой фильтр, реагирующий на помехи, обеспечивая четкое представление дисплея на высокой скорости (до 18 узлов), не влияя на работу сонара. Режим стабилизации поддерживает луч сонара при требуемом наклоне, компенсируя бортовую и килевую качку судна. Это дает возможность получать четкие эхо-изображений даже в бурных морях.

Функция воспроизведения цифровой записи Furuno позволяет сохранять изображение экрана эхолота и GPS-данных для воспроизведения и наблюдения целей. Управление программой пользователя обеспечивает мгновенную настройку оборудования в соответствии с рыболовным участком или целевой задачей. Можно настроить десять программ, а настройки вертикального и горизонтального отображения могут быть запрограммированы вместе или индивидуально. Кроме того, в нижней строке блока управления есть функциональные клавиши, которые позволяют назначать до 10 часто используемых функций.

Для повышения удобства использования оператором опционально доступны дополнительный блок управления и проводной пульт дистанционного управления. Кроме того, Furuno FSV-85 также позволяет оператору использовать беспроводную USB-мышь. Можно выбрать монитор из линейки моделей морских жидкокристаллических дисплеев Furuno или сторонних производителей, подходящий по требуемым характеристикам.

Особенности многолучевого гидролокатора Furuno FSV-85:

• 90-градусный сектор обнаружения в вертикальной плоскости, благодаря цилиндрическому и сферическому вибратору
• Поиск косяков рыбы в горизонтальном (по расстоянию) и вертикальном (по глубине) направлениях с функцией вертикального или полукругового сканирования
• Функциональные клавиши для прямого доступа к требуемым пунктам меню
• Режим отображения на двух дисплеях
• Пользовательские программы для настройки оборудования одним нажатием клавиш
• Управление работой через систему меню
• Отображение распределения эхосигнала по мощности в пределах метки оценки с помощью гистограмм рыб
• Разнообразные метки и текстовая рыболовная и навигационная информация для интуитивно-удобного управления
• Сохранение и воспроизведение изображения и настроек
• Функция звукового оповещения при мониторинге эхосигналов в выбранной пользователем области с выводом звука через громкоговоритель (опция)
• Метка для оценки скорости рыбы
• Функция оценки рыбы для сравнения объемов двух косяков
• Метка курса трала для отображения вероятного сноса трала под действием течения
• Компенсация бортовой и килевой качки для получения стабильного изображения

Технические характеристики многолучевого сонара Furuno FSV-85:

Основные
Метод сканирования: полностью цифровое формирование луча
Дальность: 3200 м
Частота: 71 - 84 кГц
Шкалы дальности: 60, 100, 150, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000 м
Аудиопоиск: по выбору - 30°, 60°, 90°, 180°, 330°
Аудиовыход: аудиотерминал (требуется громкоговоритель с усилителем)
Передатчик: ШИМ полумост
Прием: усилитель‐накопитель, полностью цифровое формирование луча
Диапазон сканирования в вертикальной плоскости: 0° ... 90° (вниз)
Угол наклона: -5° ... 90° (вниз)
Дисплей (требования к дисплею, не включен в стандартную поставку)
Разрешение экрана: 1280 (по горизонтали) x 1024 (по вертикали) пикселей, SXGA
Цветовая гамма монитора: 32 цвета (изображение сонара), 6 цветов (метки)
Режимы отображения: Горизонтальная, S-сканирование, Горизонтальная комбинация, комбинация S-сканирования, комбинация по вертикали 1, комбинация по вертикали 2
Особенности: пользовательский режим, отклонение помех, последующее свечение, ограничитель шума, уровень сигнала, автоматический наклон, автоматическое сопровождение цели (захват цели), сигнализация рыбы, предупреждение о превышении напряжения, предупреждение о недопустимом преобразователе
Приемопередатчик
Передатчик: ШИМ (PDM) полумост
Способ получения сигнала: прямой усилитель, формирование полного цифрового луча
H-режим ширина луча: TX: 360° x 10,7°, RX: 12,6° x 10,1° (-6 дБ полной ширины)
V-режим ширина луча: TX: 12,7° x 118,2°, RX: 12,6° x 12,1° (-6 дБ полной ширины)
S-режим ширина луча: TX: 206,7° x 12,1°, RX: 12,6° x 12,0° (-6 дБ в полной ширине)
Угол наклона: от -5° до 90°
Вертикальный диапазон поиска: 0° до 90°
Питание: 100/110/115/220/230 VAC: 15 A, 1 фаза, 50/60 Гц
Вход / выход данных
Вход (NMEA 0183): CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM, HDT, MDA, MTW, MWV, RMA, RMC, VBW, VDR, VHW, VTG, VWR, VWT, ZDA
Вход CIF: часы системы, положение, пеленг (азимут), первоочередные актуальные данные, глубина, температура воды, глубина зонда, данные о скорости/курсе судна, многоцелевые текущие данные, истинная глубина, скорость /направление ветра, номер зонда
Выход (NMEA 0183): TLL
Источник питания (требования, не включен в стандартную поставку)
Процессор: 12-24 В постоянного тока: 10 – 5 А
Интерфейсный блок: 48 В постоянного тока: 2,7 A или менее (от процессорного блока)
Корпусные блоки
Тип: FSV-8432/ FSV-8442
XDCR ход: 800 мм/1100 мм
Увеличение / уменьшение времени: 21 сек./ 28 сек.
Допустимая скорость судна (операция подъема/опускания): 18 узлов(18 узлов)/15 узлов(15 узлов)
Вес с танком и датчиком движения: 370/390 кг
Питание: 200-220 В переменного тока: 12 А, 3 фазы, 50/60 Гц
Условия окружающей среды
Температура
Процессор: от 0°C до +45°C
Преобразователь: от -5°C до +35°C
Другие блоки: от 0°C до +50°C
Относительная влажность: 93% при 40°C
Вибрация: IEC 60945 4 изд.
Водонепроницаемость (IEC60529) по стандарту
Блок управления: IP22 (панель), IP20 (шасси)
Процессор: IP20
Интерфейсный блок: IP20
Приемопередатчик: IPX0
Преобразователь: IPX8
Вес
Блок управления (клавиатура): 3,8 кг
Процессор: 15 кг
Приемопередатчик: 95 кг
Интерфейсный блок: 3,4 кг
Пульт управления: 0,68 кг

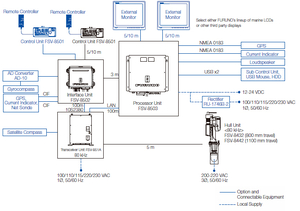

Стандартная комплектация многолучевого сонара Furuno FSV-85:

• Блок управления FSV-8501 (с 5 или 10 м кабелем)
• Интерфейсный модуль FSV-8502
• Процессорный блок FSV-8503
• Приемопередатчик FSV-851A
• Блок корпуса FSV-8432-T или FSV-8442-T (указывается при заказе)
• Установочные материалы и запасные части
• Пакет документации (инструкция по установке, руководство пользователя)

Опционально:

• Выпрямитель
• Блок управления (с 5 или 10 м кабелем)
• Пульт дистанционного управления FSV-854-E
• Кабель (5P, 100 м) 10S2380
• Установочные материалы (LAN /сетевой кабель)
• 8-жильный кабель (6 м)
• Кабель (6P-6P, 5/10 м)
• Резервный бак
• Комплект вложений
• Распределительная коробка (NMEA0183)
• Блок субконтроля
• Дополнительный блок управления
