Furuno FSV-25



Голосов: 2
Оценить

Furuno FSV-25 - многолучевой гидролокатор (сонар) кругового обзора

Furuno FSV-25 - многолучевой гидролокатор (сонар) кругового обзора конфигурации Black Box (черный ящик), предназначенный для обнаружения косяков рыбы и отображения информации (модель FSV-25 для работы на глубине до 5000 метров, FSV-25S - на глубине до 10000 м.) на цветном дисплее, который выбран пользователем по подходящим параметрам. Благодаря улучшениям в низкочастотных преобразователях, обработке сигналов и увеличенной мощности передачи, диапазон обнаружения был увеличен на 30%  (по сравнению с моделями FSV-24/35). Производительность может варьироваться в зависимости от используемой глубины, диапазона и частоты сигналов. Можно сразу обнаружить и следить за косяками рыб с нескольких километров.

Усовершенствованная технология обработки сигналов сканирующего сонара Furuno этой серии обеспечивает надежное обнаружение рыбы и отображение состояния морского дна, продолжая традицию предлагать промысловому флоту самые современные модели гидролокаторов. Чтобы упростить работу с Furuno FSV-25, можно назначить часто используемые функции специальным клавишам. Также имеются предустановленные режимы для мгновенной настройки оборудования в соответствии с промысловым участком или целевыми задачами.

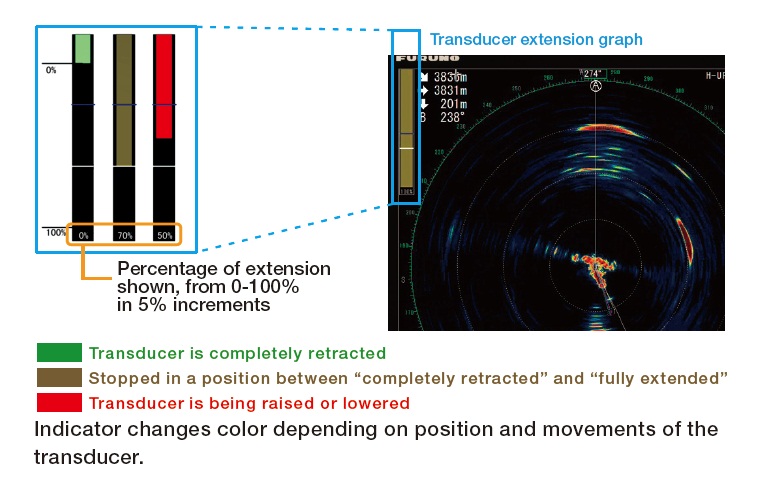

Можно отслеживать насколько именно датчик опускается прямо на дисплее с простым графическим интерфейсом. Мгновенное информирование насколько датчик опускается или убирается, что помогает избежать аварий и повысить безопасность на море. Чтобы избежать столкновений с топляком и другими объектами, датчик может быть остановлен во время движения. Преобразователь можно опустить до любой длины. Время «выброса» преобразователя всего лишь 12 (для хода 1200 мм)/16 секунд (для хода 1600 мм), соответственно, помещенного в один из самых быстрых блоков корпуса. Можно быстро выдвигать преобразователь для плавной работы.

Горизонтальный режим отображения сонара Furuno FSV-25 обеспечивает изображение на 360 градусов вокруг судна. Диапазон, угол наклона, коэффициент усиления и пользовательская программа устанавливаются независимо для каждого дисплея. Одновременно могут отображаться горизонтальные и два вертикальных режима сканирования. Используя оба режима сканирования, можно одновременно найти косяк рыбы и ее распределение в горизонтальной и вертикальной перспективах.

В сочетании с цифровой технологией, высокочувствительный преобразователь Furuno FSV-25 обеспечивает возможностью обнаружения на большом расстоянии и демонстрации изображения сонара высокого разрешения. Функция блокировки эхо-сигнала автоматически отслеживает выбранный оператором косяк рыбы и отображает оценки расстояния, глубины, скорости и угла движения, поэтому невозможно потерять его из виду на дисплее. Диапазон и наклон автоматически контролируются в соответствии с положением рыбы. «Захват» цели также доступен для стационарных позиций (требуется информация о скорости и направлении). Гистограмма рыбы показывает в виде графика в зависимости от распределения интенсивности сигнала для косяка (-ов) рыбы, отмеченного меткой оценки на дисплеях горизонтального отображения эхолота.

Система обнаружения многолучевого гидролокатора Furuno FSV-25 включает в себя цифровой фильтр, реагирующий на помехи, обеспечивая четкое представление дисплея на высокой скорости (до 20 узлов), не влияя на работу сонара. Режим стабилизации поддерживает луч сонара при требуемом наклоне, компенсируя бортовую и килевую качку судна. Это дает возможность получать четкие эхо-изображений даже в бурных морях.

Функция воспроизведения цифровой записи Furuno позволяет сохранять изображение экрана эхолота и GPS-данных для воспроизведения и наблюдения целей. Управление программой пользователя обеспечивает мгновенную настройку оборудования в соответствии с рыболовным участком или целевой задачей. Можно настроить десять программ, а настройки вертикального и горизонтального отображения могут быть запрограммированы вместе или индивидуально. Кроме того, в нижней строке блока управления есть функциональные клавиши, которые позволяют назначать до 10 часто используемых функций.

Для повышения удобства использования оператором опционально доступны дополнительный блок управления и проводной пульт дистанционного управления. Кроме того, Furuno FSV-25 также позволяет оператору использовать беспроводную USB-мышь. Можно выбрать монитор из линейки моделей морских жидкокристаллических дисплеев Furuno или сторонних производителей, подходящий по требуемым характеристикам.

Особенности многолучевого гидролокатора Furuno FSV-25:

  • Модель FSV-25 - для работы на глубине до 5000 метров, FSV-25S - на глубине до 10000
  • Автоматический фильтр устраняет помехи при ловле рыбы на ходу и минимизирует их от влияния других судов, оборудованных рыбопоисковым оборудованием
  • Дисплей с ярким 32-цветным представлением эхосигналов в зависимости от их мощности для улучшенного распознавания дна, плотности, распределения и объема косяков рыбы.
  • Поиск косяков рыбы в горизонтальном (по расстоянию) и вертикальном (по глубине) направлениях
  • Функциональные клавиши для прямого доступа к требуемым пунктам меню
  • Режим отображения на двух дисплеях
  • Отображение распределения эхосигнала по мощности в пределах метки оценки с помощью гистограмм рыб
  • Большое разнообразие комбинированных режимов отображения: горизонтальных и вертикальных
  • Разнообразные метки и текстовая рыболовная и навигационная информация для интуитивно-удобного управления
  • Сохранение и воспроизведение изображения и настроек
  • Функция звукового оповещения при мониторинге эхосигналов в выбранной пользователем области с выводом звука через громкоговоритель
  • Метка для оценки скорости рыбы
  • Функция оценки рыбы для сравнения объемов двух косяков
  • Компенсация бортовой и килевой качки для получения стабильного изображения

Технические характеристики многолучевого сонара Furuno FSV-25:

Основные

Метод сканирования: полностью цифровое формирование луча
Дальность: FSV-25 - 5 000 м и FSV-25S – 10 000 м
Частота: 18/20/22 кГц (выбирается из меню)
Шкалы дальности: 60, 100, 150, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000, 2500, 3000, 3500, 4000, 5000 м
Аудиопоиск: по выбору - 30°, 60°, 90°, 180°, 330°
Аудиовыход: аудиотерминал (требуется громкоговоритель с усилителем)
Передатчик: ШИМ полумост
Прием: усилитель‐накопитель, полностью цифровое формирование луча
Диапазон сканирования в вертикальной плоскости: 0° ... 60° (вниз)
Угол наклона: 0° ... 60° (вниз)

Дисплей (требования к дисплею, не включен в стандартную поставку)

Разрешение экрана: SXGA (1280 x 1024 пикселей), UXGA (1600 x 1200), WUXGA (1920 x 1200)
Цветовая гамма монитора: 32 цвета (изображение сонара), 6 цветов (метки)
Режимы отображения: Горизонтальная, Горизонтальная комбинация, комбинация по вертикали 1, комбинация по вертикали 2
Особенности: пользовательский режим, отклонение помех, последующее свечение, ограничитель шума, уровень сигнала, автоматический наклон, автоматическое сопровождение цели (захват цели), сигнализация рыбы, предупреждение о превышении напряжения, предупреждение о недопустимом преобразователе

Приемопередатчик

Передатчик: ШИМ (PDM) полумост
Способ получения сигнала: прямой усилитель, формирование полного цифрового луча
H-режим ширина луча: TX: 360° x 7°, RX: 12° x 10° (-3 дБ полной ширины); TX: 360° x 10°, RX: 16° x 14° (-6 дБ полной ширины)
V-режим ширина луча: TX: 360° x 29°, RX: 12° x 10° (-3 дБ полной ширины); TX: 360° x 47°, RX: 18° x 13° (-6 дБ полной ширины)
Угол наклона: от 0° до 60°
Вертикальный диапазон поиска: 0° до 60°
Питание: 100/110/115/220/230 VAC: 15 A, 1 фаза, 50-60 Гц

Вход / выход данных

NMEA 0183: 3 порта (версии 1.5/2.0/3.0)
Вход (NMEA 0183): CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM, HDT, MDA, MTW, MWV, RMA, RMC, VBW, VDR, VHW, VTG, VWR, VWT, ZDA
Выход (NMEA 0183): TLL
CIF: 2 порта
Вход CIF: часы системы, положение, пеленг (азимут), первоочередные актуальные данные, глубина, температура воды, глубина зонда, данные о скорости/курсе судна, многоцелевые текущие данные, истинная глубина, скорость /направление ветра, номер зонда
USB: 2 порта (USB2.0)
Контактный сигнал: 1 порт
Вешний KP: вход: 1 порт, выход: 3 порта, TLL level

Источник питания (требования, не включен в стандартную поставку)

Процессор: 12-24 В постоянного тока: 10 – 5 А
Блок питания: 100/110/115/220/230 VAC: 14 A максимум, 1 фаза, 50-60 Гц; выход на приемопередатчик: 200 VAC: 14 A максимум, 1 фаза, 50-60 Гц

Корпусные блоки

Тип: FSV-253/ FSV-254
Ход донного устройства: 1200 мм/1600 мм
Увеличение / уменьшение времени: 12 сек./ 16 сек.
Допустимая скорость судна (операция подъема/опускания) при ходе:  от 0 до 1100 мм - 20 узлов(14,5 узлов)/ 1100 до 1300 мм - 18 узлов(13,5 узлов) / 1300 и больше - 16 узлов(12 узлов)
Вес с танком и датчиком движения: 1390/1440 кг
Питание: 200-220 В переменного тока: 16 А, 3 фазы, 50-60 Гц

Условия окружающей среды

Температура

Процессор: от 0°C до +45°C
Преобразователь: от -5°C до +35°C
Другие блоки: от 0°C до +50°C

Относительная влажность: 93% при 40°C

Вибрация: IEC 60945 4 изд.

Водонепроницаемость (IEC60529) по стандарту

Блок управления: IPX2 (панель), IPX0 (шасси)
Процессор, Интерфейсный блок, Пульт управления: IP20
Приемопередатчик, Блок питания, Распределительная коробка, Корпусный блок: IPX2
Преобразователь: IPX8

Вес

Блок управления (клавиатура): 3,8 кг
Процессор: 15 кг
Приемопередатчик: 138 кг
Интерфейсный блок: 3,4 кг
Пульт управления: 0,68 кг
Распределительная коробка: 46 кг
Блок питания: 37,5 кг

Стандартная комплектация многолучевого гидролокатора Furuno FSV-25:

  • Блок управления FSV-2501 (с 5 или 10 м кабелем)
  • Распределительная коробка FSV-2550
  • Интерфейсный модуль FSV-8502
  • Процессорный блок FSV-2503
  • Приемопередатчик FSV-251
  • Блок корпуса FSV-253 или FSV-254 (указывается при заказе)
  • Блок питания FSV-252
  • Установочные материалы и запасные части
  • Пакет документации (инструкция по установке, руководство пользователя)

Опционально:

  • Выпрямитель RU-1746B-2
  • Дополнительный блок управления FSV-853
  • Пульт дистанционного управления FSV-2504
  • Кабель (5P, 100 м) 10S2380
  • Установочные материалы (LAN /сетевой кабель: 10,20,30,50,100м)
  • 8-жильный кабель
  • Резервный бак
  • Комплект принадлежностей
  • Крепежный фланец
  • Фиксирующие элементы
  • Комплект для монтажа заподлицо
  • Распределительная коробка
По вопросам наличия, цены, приобретения Furuno FSV-25 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
