Furuno FAR-2167S – судовая РЛС
Furuno FAR-2167S – судовая РЛС (радиолокационная станция) S-диапазона мощностью 60 кВт. Программное обеспечение модели FAR-2167S компании Furuno оптимизировано для профессиональных рыбопромысловых операций. Радар включает современную технологию обработки сигналов вместе с автоматической настройкой, элементы защиты от помех, для превосходного обнаружения целей на всех диапазонах. Благодаря высокой мощности, судовая РЛС Furuno FAR-2167S обладает большой дальностью обнаружения - 120 морских миль, а также позволяет обнаружить другие суда и буи в любых погодных условиях. Благодаря технологии обработки графики, эхосигналы выразительно представлены 32-мя цветовыми градациями в соответствии с отраженной силой. Технология anti-clutter controls, используемая моделью FAR-2167S, подавляет помехи от волн, дождя и тумана. Сочетание этих технологий обеспечивает четкое изображение радиолокационных данных, даже в неспокойном море.
Судовая РЛС Furuno FAR-2167S предоставляет отличную детализацию изображения, благодаря длинному излучателю. Управление с клавишами прямого доступа позволяет оператору активировать определенные настройки всего в несколько нажатий, что особенно важно для промысловых операций, где быстрая настройка радара в соответствии с морскими условиями жизненно важна. Настраиваемые пользователем клавиши делают радиолокационную станцию FAR-2167S простой для использования одним единственным оператором. Функции отслеживания целей (ТТ) и echo trail (след цели) позволяют точно контролировать движение судов.
Морской радар Furuno FAR-2167S состоит из антенны, 19 дюймового LCD дисплея, процессора и блока управления, но для тех, кто предпочитает другой монитор, возможна поставка радара в конфигурации Black Box (без монитора). Блок управления FAR-2167S представлен в двух вариантах: клавиатура с трекболом и отдельный трекбол. Функции АИС и САРП входят в стандартную комплектацию.
Особенности судовой РЛС Furuno FAR-2167S:
- РЛС высокой выходной мощности (60 кВт) для обнаружения дальних целей
- Три режима отображения: CIRCLE (кольца), WIDE (расширенный) и ALL (во весь экран)
- До четырех радиолокационных станций могут быть подключены через сеть Ethernet без дополнительного устройства
- Улучшенная обработка сигналов для четкого обнаружение мелких целей, буев и птиц
- Наложение картографии – радар включает в себя видеоплоттер, который отображает электронные карты участков судоходных путей, позволяет вводить путевые точки / маршруты и делает радарную карту. Совместим с картографией FURUNO или Navionics.
- Функция Target Trail (след цели) - полезна при показе собственного движения и следов других кораблей
- Возможность устанавливать метки и комментарии для оценки происходящего между собственным судном и отмеченной цели.
- Функция Guard Zones (Охранные зоны)
- 30 часто используемых функций, таких как Anti-Clutter Control или Echo Stretch, которые можно предварительно настроить в меню. Функциональные клавиши F1-F3 можно настроить для доступа к программам.
- Экран можно настроить в выбранном цвете для наблюдения при любых условиях освещения
- Функция целевого отслеживания (TT) / AIS
Технические характеристики судовой РЛС Furuno FAR-2167S:
Тип дисплея: цветной ЖК-дисплей (SXGA)
Эффективная площадь экрана: 376 х 301 мм прибл.
Диагональ дисплея: 19 дюймов
Цветовая гамма: желтый или зеленый на 32 уровнях
Разрешение экрана: 1280 х 1024 пикселей (SXGA)
Выходная мощность: 60 кВт
Скорость вращения: RSB-111 — 21/26 об/мин , RSB-106 — 21/26 об/мин
Частота: S-диапазон - 3050 МГц ± 30 МГц
Излучатель: SN-30AF (длина 10′, ширина луча по горизонтали - 2.3°)/XN-36AF (длина 12′, ширина луча по горизонтали - 1.8°)
Ширина луча по вертикали SN-30AF/XN-36AF: 25°
Приемопередатчик: RTR-084
Дисплей радара
Шкалы дальности: 0,125; 0,25; 0,5; 0,75; 1; 1,5; 2; 3; 4; 6; 8; 12; 16; 24; 32; 48; 72; 96; 120 мор.миль
Интервалы колец дальности: 0,025; 0,05; 0,1; 0,25; 0,25; 0,25; 0,5; 0,5; 1; 1; 2; 2; 4; 4; 8; 8; 12; 16; 20 мор. миль
Режимы отображения: по направлению, курс гироскопа, по курсу, по северу, истинное движение (стабилизация моря или земли)
Параллельные индексные линии: 1, 2, 3 или 6 строк (выбирается в меню)
Радарная карта: 20 000 точек для создания береговых линий, собственный контур безопасности судна, отметки, комментарии, изолированные подводные опасности, буи, системы маршрутизации движения, запрещенные зоны, фарватеры.
Отслеживание целей
Захват: 100 целей (например, вручную 50, автоматически 50)
Отслеживание: автоматическое отслеживание всех захваченных целей в диапазоне от 0,2 до 24 (32) нм
Охранная зона: две зоны, одна из которых - глубина 0,5 нм
Направление: истинное или относительное (30 с, 1-15, 20, 30 мин для прогнозирования движения цели)
Сохраненные позиции: 5 или 10 прошлых позиций с интервалами 30 с, 1, 2, 3, 6 мин.
Предупреждение о столкновении: предел CPA: 0,2 - 10 нм, предел TCPA: 0 - 99 мин.
Пробный маневр: динамический или статический, с выбранным временем задержки
Дисплей АИС
Символы: спящий, активированный, опасный, избранный, потерянные цели
Количество целей: 1000 целей макс.
Индикация данных: основные и расширенные данные

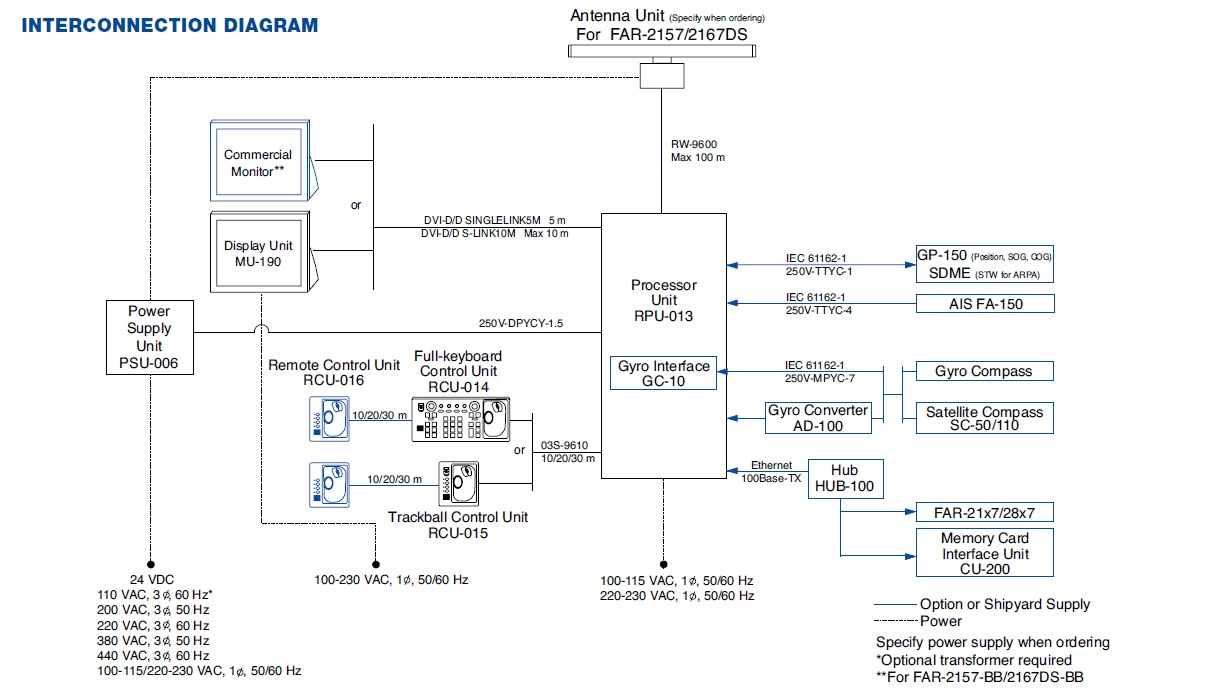

Комплектация судовой РЛС Furuno FAR-2167S:
- Блок дисплея MU-190 (версия BlackBox без монитора)
- Блок процессора RPU-013
- Блок управления RCU-014 или трекбол RCU-015 (уточнить при заказе)
- Антенный блок с кабелем 15/30/40/50 м (уточнить при заказе)
- Приемопередатчик RTR-105/106/107/108/109/111
- Блок питания PSU-006
- Стандартный комплект запасных частей и материалов для установки
- Комплект инструкций
Опционально:
- Гироконвертер GC-10-2 (встраивается в процессорный блок)
- Ультразвуковой трансформатор RU-1803/5466-1/5693/6522
- Интерфейсный модуль карты / карты памяти CU-200
- Внешний сигнальный зуммер OP03-21
- Пульт дистанционного управления RCU-016
- Комплект преобразователя DVI-RGB (встроена буферная плата) OP03-180-1/2
- Дополнительный кабель
- Кронштейн крепления дисплея (с ручками)
- Защитная крышка дисплея
- Комплект для монтажа дисплея заподлицо
