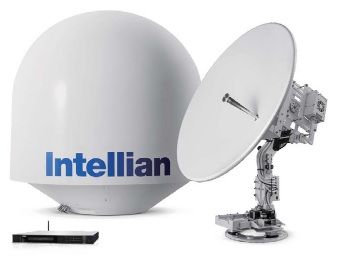

INTELLIAN v100

INTELLIAN v100 - морской спутниковый VSAT терминал Ku-диапазона, включающий стабилизированную по 3-м осям антенную систему с диаметром отражателя 1 м. В состав системы входит надежный и бюджетный комплект для переключения системы с Ku- на Ka-диапазон, готовый к использованию. Процесс переключения занимает всего лишь 10 минут и не требует привлечения специалистов. Система INTELLIAN v100 производиться в трех модификациях, которые используют разные по мощности преобразователи BUC (4, 8 и 16 Вт). Все модели по умолчанию поставляются со спутниковым конвертером Global PLL LNB компании INTELLIAN и комплектуются фидерами основной и кросс-поляризации. Конвертер Global PLL LNB – первый в мире LNB Ku-диапазона, который способен принимать весь диапазон частот любого спутника VSAT на земной орбите.

Спутниковый VSAT терминал INTELLIAN v100 легко и быстро переключается из Ku- в Ka-диапазон путем замены радиочастотного модуля: фидер Ku-диапазона меняется на фидер Ka-диапазона, входящий в комплект поставки. Морская система INTELLIAN v100 разработана и спроектирована для работы в Ku- и Ka-диапазонах при максимальной оптимизации радиочастотных характеристик в обоих диапазонах. Для эффективной работы спутникового терминала в обоих диапазонах была сведена к минимуму потеря сигнала из-за самого корпуса-обтекателя.

Система INTELLIAN v100 поддерживает функцию ABS с помощью протокола OpenAMIP платформы iDirect и протокола ROSS Open Antenna Management (ROAM) платформы Comtech. Новая функция поиска сигнала, разработанная компанией INTELLIAN, позволяет терминалу v100 находить и захватывать спутник без необходимости отдельного входного сигнала от судового гирокомпаса.

Особенности спутниковой VSAT системы INTELLIAN v100:

• Простое переключение из Ku-диапазона в Ka-диапазон
• Оптимизированный отражатель Ku- и Ка-диапазонов
• Обтекатель, оптимизированный с учетом частоты
• Запатентованный спутниковый конвертер Intellian Global PLL LNB
• Функция автоматического переключения луча (ABS)
• Возможность поиска спутника без сигнала от судового гирокомпаса

Технические характеристики спутникового терминала INTELLIAN v100:

Антенна
Высота корпуса: 151,4 см
Диаметр корпуса: 138,0 см
Диаметр отражателя: 103 см
Вес: приблизительно 128 кг
Стабилизированное основание в сборе
Тип платформы: 3-осевая (азимут, высота, поперечный уровень)
Диапазон азимута: неограниченный
Диапазон угла места: от -20 ° до 115 °
Диапазон угла крена: до ± 37 °
Точность стабилизации: 0,2 ° пиковое отклонение при максимальной качке судна
Тормозная система мотора: угол места, угол крена
Отражатель и фидер в сборе
Частота передачи: 13.75 ~ 14.5 ГГц, Ku-диапазон
Коэффициент усиления при передаче: 41,6 дБи при средней частоте диапазона
Частота приема: 10,7 ~ 12,75 ГГц Ku-диапазон
Коэффициент усиления приема: 39,4 дБи при средней частоте диапазона
Добротность G/T: более 19,6 дБ / К (чистое небо и угол места 30 °)
Увеличение мощности BUC: 8 или 16 Вт (опционально)
Спутниковый конвертер LNB: INTELLIAN PLL LNB
Поляризация: кросс-поляризация и основная
Блок управления
Размеры (Ш × Д × В): 43,1 см × 38,1 см × 4,4 см
Вес: 3,5 кг
Дисплей: 2-строчный 40-символьный графический VFD
Интерфейс гирокомпаса: NMEA / NMEA 2000
Интерфейс модема: порт Ethernet / RS-232C / входные / выходные порты
Протокол модема: iDirect, Comtech, SatLink, Hughes, GILAT
Удаленное управление: да
Подключение по Wi-Fi: да
Порт управления: да
Требования к питанию: 100 ~ 240 В переменного тока, 50 ~ 60 Гц, 4 А

Комплектация спутникового терминала VSAT INTELLIAN v100:

• Антенная система INTELLIAN v100
• Блок управления
• Соединительные кабели
• Инструкция
