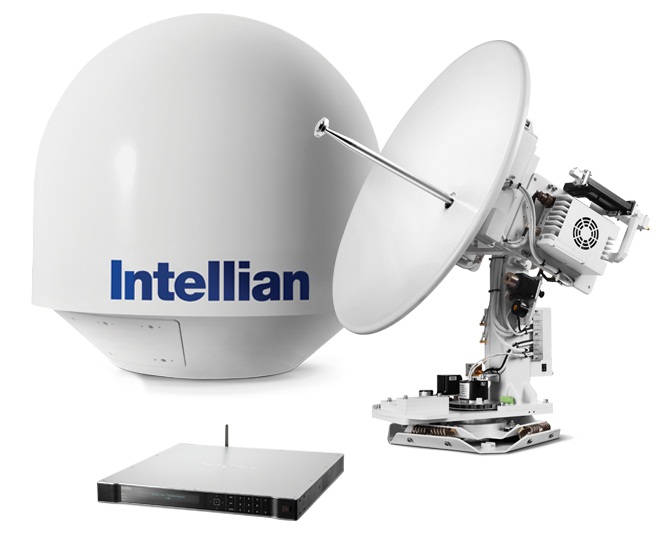

INTELLIAN v80

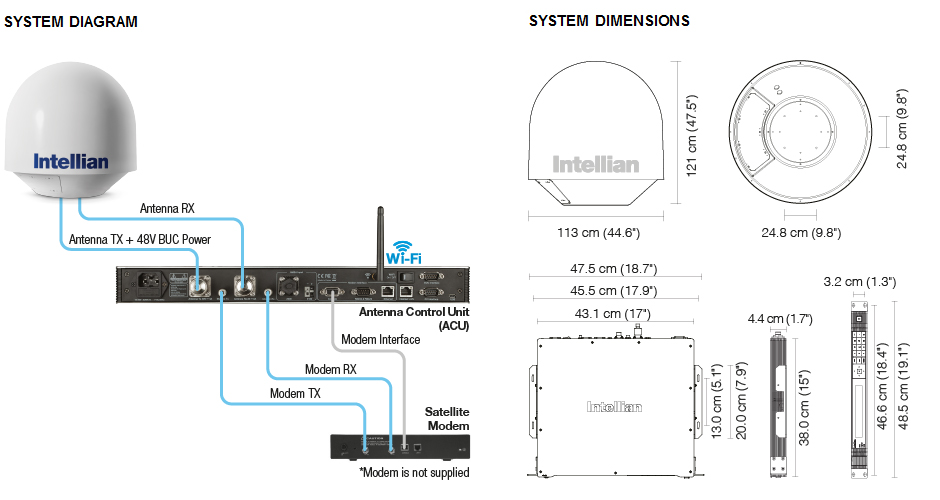

INTELLIAN v80 - морской спутниковый VSAT терминал Ku-диапазона, включающий стабилизированную по 3-м осям антенную систему с диаметром отражателя 83 см, идеально подходящий для небольших судов с ограниченным пространством. C помощью приложения Aptus можно получить доступ к системе v80, а также контролировать необходимые параметры и управлять ими из любой точки мира. Терминал обеспечивает питание BUC с помощью сигнального кабеля TX непосредственно от блока управления, уменьшая количество антенных кабелей для запуска, сохраняя при этом превосходную линейность сигнала и избегая общих проблем, связанных с укладкой сигнала в один кабель.

Система INTELLIAN v80 производиться в трех модификациях, которые используют разные по мощности преобразователи BUC (4, 8 и 16 Вт). Все модели по умолчанию поставляются со спутниковым конвертером Global PLL LNB компании INTELLIAN и комплектуются фидерами основной и кросс-поляризации. Конвертер Global PLL LNB – первый в мире LNB Ku-диапазона, который способен принимать весь диапазон частот любого спутника VSAT на земной орбите.

INTELLIAN v80 предлагает непревзойденную, бескомпромиссную производительность с высочайшим качеством и надежностью, обеспечивая непрерывное соединение в море. Эта система является идеальным выбором для морских, коммерческих судов и платформ нефтегазовой промышленности с возможностью широкополосной спутниковой связи коммерческого класса, а также более компактным, чем терминалы с отражателем диаметром 1 метр, надежным и экономичным решением. Новая функция поиска сигнала, разработанная компанией INTELLIAN, позволяет терминалу v80 находить и захватывать спутник без необходимости отдельного входного сигнала от судового гирокомпаса.

Особенности спутниковой VSAT системы INTELLIAN v80:

• Запатентованный спутниковый конвертер Intellian Global PLL LNB
• Варианты системы объединяют сигналы BUC Power и TX для уменьшения количества кабелей
• Функция автоматического переключения луча (ABS)
• Дистанционное управление с помощью приложения Aptus
• Возможность поиска спутника без сигнала от судового гирокомпаса
• Минимальные время настройки и обслуживания с помощью автоматической диагностики
• Радиочастотные характеристики подобны антеннам с размером отражателя 1 метр
• Предварительно установленная база данных подробных спутниковых данных с функцией удаленного обновления с одним касанием через Aptus
• Настраиваемая спутниковая библиотека для определенной сети
• Терминал соединен одновременно с двумя блоками управления антенной (ACU)

Технические характеристики спутникового терминала INTELLIAN v80:

Антенна
Высота корпуса: 120,5 см
Диаметр корпуса: 113,3 см
Диаметр отражателя: 83 см
Вес: 90,3 кг (меняется в зависимости от RF-компонентов)
Стабилизированное основание в сборе
Тип платформы: 3-осевая (азимут, высота, поперечный уровень)
Диапазон азимута: неограниченный
Диапазон угла места: от -10 ° до 110 °
Диапазон угла крена: до ± 30°
Точность стабилизации: 0,2 ° пиковое отклонение при максимальной качке судна
Тормозная система мотора: угол места, угол крена
Отражатель и фидер в сборе
Частота передачи: 13.75 ~ 14.5 ГГц, Ku-диапазон
Коэффициент усиления при передаче: 40,0 дБи при средней частоте диапазона
Частота приема: 10,7 ~ 12,75 ГГц Ku-диапазон
Коэффициент усиления приема: 37,6 дБи при средней частоте диапазона
Добротность G/T: более 17,7 дБ / К (чистое небо и угол места 30 °)
Увеличение мощности BUC: 4, 8 или 16 Вт (опционально)
Спутниковый конвертер LNB: INTELLIAN Global PLL LNB
Поляризация: кросс-поляризация и основная
Блок управления
Размеры (Ш × Д × В): 43,1 см × 38,1 см × 4,4 см
Вес: 5,2 кг
Дисплей: 2-строчный 40-символьный графический VFD
Интерфейс гирокомпаса: NMEA / Synchro
Интерфейс модема: порт Ethernet / RS-232C / входные / выходные порты
Протокол модема: iDirect, Comtech, SatLink, Hughes, GILAT
Удаленное управление: да
Подключение по Wi-Fi: да
Порт управления: да
Порт Intellian LAN: да
Требования к питанию: 100 ~ 240 В переменного тока, 50 ~ 60 Гц, 4 А

Комплектация спутникового терминала VSAT INTELLIAN v80:

• Антенная система INTELLIAN v80
• Блок управления
• Соединительные кабели
• Инструкция
