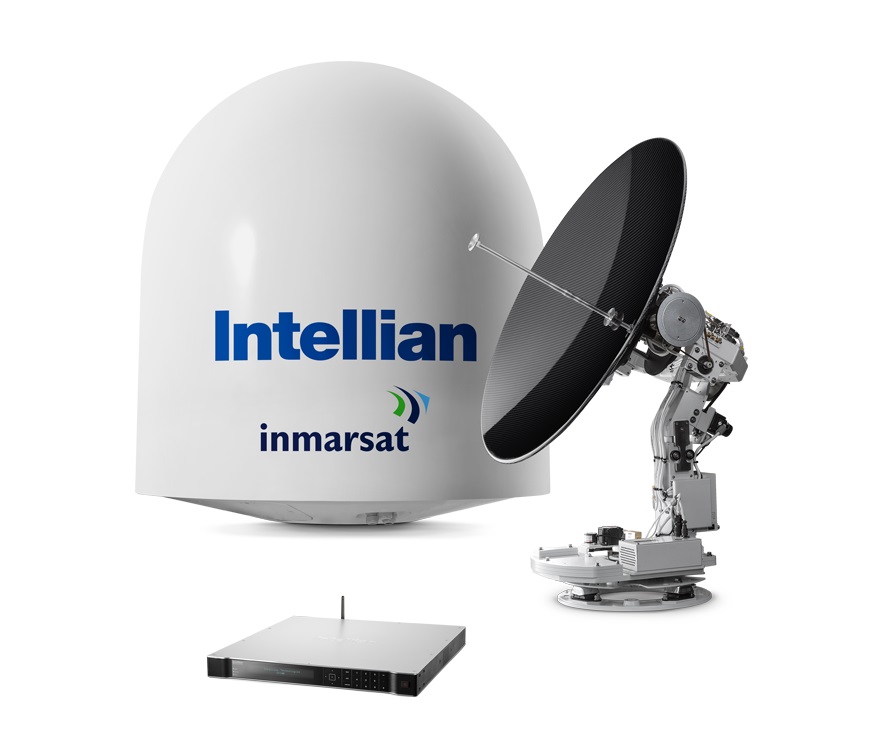

Intellian v100GX

Intellian v100GX -  морской спутниковый VSAT терминал Ku-диапазона, который за считанные минуты преобразуется для Ka-диапазона, включающий стабилизированную по 3-м осям антенную систему с диаметром отражателя 1 м. В состав системы входит надежный и бюджетный комплект для переключения системы с Ku- на Ka-диапазон, готовый к использованию. Процесс переключения Intellian v100GX занимает всего лишь 10 минут и не требует снятия обтекателя, замены отражателя и привлечения специалистов. Комбинированный блок радиочастотного усилителя (BUC) и LNB прикреплен к задней стороне отражателя, без необходимости перебалансировки системы после преобразования. Модель поставляется со спутниковым конвертером Global PLL LNB компании INTELLIAN и комплектуются фидерами основной и кросс-поляризации. Конвертер Global PLL LNB – первый в мире LNB Ku-диапазона, который способен принимать весь диапазон частот любого спутника VSAT на земной орбите.

Спутниковый VSAT терминал Intellian v100GX легко и быстро переключается из Ku- в Ka-диапазон путем замены радиочастотного модуля: фидер Ku-диапазона меняется на фидер Ka-диапазона, входящий в комплект поставки. Морская система  v100GX разработана и спроектирована для работы в Ku- и Ka-диапазонах при максимальной оптимизации радиочастотных характеристик в обоих диапазонах. Для эффективной работы спутникового терминала, как для VS-диапазона VSAT, так и для Ka-диапазона Inmarsat GX была сведена к минимуму потеря сигнала из-за самого корпуса-обтекателя. Высококачественный отражатель из углеродного волокна системы Intellian v100GX обеспечивает наилучшее качество обслуживания, когда он настроен для работы в Ku или Ka-диапазоне.

Система Intellian v100GX поддерживает функцию ABS с помощью протокола OpenAMIP платформы iDirect и протокола ROSS Open Antenna Management (ROAM) платформы Comtech. Новая функция поиска сигнала, разработанная компанией Intellian, позволяет терминалу v100GX находить и захватывать спутник без необходимости отдельного входного сигнала от судового гирокомпаса. Встроенный веб-интерфейс для удаленного управления, контроля и обновления обеспечивает техническую поддержку на борту судна с помощью программного обеспечения INTELLIAN Aptus.

Особенности Intellian v100GX

• Простое преобразование из Ku- в Ka-диапазон
• На точность композитного отражателя не влияет возможность искажения сигнала из-за изменения температуры
• Обтекатель  спроектирован для обеспечения превосходных характеристик радиочастот в Ku- и Ka-диапазоне
• Возможность поиска спутника без сигнала от судового гирокомпаса, что сокращает время настройки и автоматического выравнивания отражателя с использованием приложения Aptus
• Встроенный веб-интерфейс для удаленного управления, контроля и обновления, обеспечивает техническую поддержку на борту судна с использованием приложения Intellian Aptus
• Автоматизированная диагностика, включая внутренний анализатор спектра
• Предварительно установленная база спутников
• Настраиваемая библиотека спутников для определенной сети
• 3-летняя глобальная гарантия, поддерживаемая более чем 300 центрами обслуживания и поддержки Intellian по всему миру
• Функция автоматического переключения луча (ABS)
• Терминал может быть соединен одновременно с двумя блоками управления антенной (ACU)

Технические характеристики спутникового терминала Intellian v100GX:

Антенна
Высота корпуса: 151,4 см
Диаметр корпуса: 138,0 см
Диаметр отражателя: 103 см
Вес: приблизительно 128 кг
Стабилизированное основание в сборе
Тип платформы: 3-осевая (азимут, высота, поперечный уровень)
Диапазон азимута: неограниченный
Диапазон угла места: от -20 ° до 115 °
Диапазон угла крена: до ± 37 °
Точность стабилизации: 0,2 ° пиковое отклонение при максимальной качке судна
Тормозная система мотора: азимут,  угол места, угол крена
Отражатель и фидер в сборе
Частота передачи: 13.75 ~ 14.5 ГГц, Ku-диапазон
Коэффициент усиления при передаче: 41,6 дБи при средней частоте диапазона
Частота приема: 10,7 ~ 12,75 ГГц Ku-диапазон
Коэффициент усиления приема: 39,4 дБи при средней частоте диапазона
Добротность G/T: более 19,6 дБ / К (чистое небо и угол места 30 °)
 Тип усилителя мощности BUC: 8, 16 Вт (опционально)
Спутниковый конвертер LNB: Intellian PLL LNB
Поляризация: кросс-поляризация и основная
Блок управления
Размеры (Ш × Д × В): 43,1 см × 38,1 см × 4,4 см
Вес: 3,5 кг
Дисплей: 2-строчный 40-символьный графический VFD
Интерфейс гирокомпаса: NMEA / NMEA 2000
Протокол модема: iDirect, Comtech, SatLink, Hughes, GILAT
Удаленное управление: да
Подключение по Wi-Fi: да
Порты управления: да
Требования к питанию: 100 ~ 240 В переменного тока, 50 ~ 60 Гц, 4 А

Комплектация системы Intellian Intellian v100GX:

• Антенная система Intellian v100GX
• Блок управления
• Соединительные кабели
• Инструкция по установке, эксплуатации и работе с приложением Aptus
