    Furuno CH-500

    Оценить

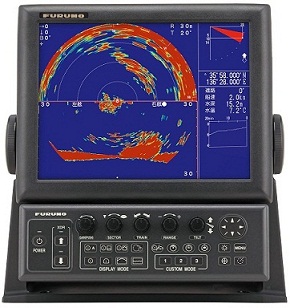

    Furuno CH-500 – гидролокатор (сонар) кругового обзора с цветным ЖК-дисплеем (диагональ 12,1 дюйма) и рабочими частотами 60/88/150/180/240 кГц. Для дневного и ночного режимов отображения предусмотрено 3 разных цвета фона (синий, белый и черный) экрана.

    В гидролокаторе CH-500 используется эффективная технология обработки эхосигналов и изображений на основе эксклюзивного метода интерполяции, которая обеспечивает графическое отображение объектов в высочайшем разрешении. Даже при нахождении рыбы вблизи дна, различные эхосигналы можно отчетливо увидеть и легко распознать. Высокое разрешение дисплея позволяет передать четкую и яркую картину подводной области. Функция шумоподавления (уменьшения реверберации) обеспечивает лучшее понимание и лучшую оценку характера полученных эхосигналов – на эхосигнал могут влиять помехи, создаваемые другими эхолотами, а также плотные косяки рыбы могут изображаться цветом, соответствующим более слабому эхосигналу.

    Измененное значение усиления мгновенно применяется ко всем эхосигналам по всему периметру сканирования сонара Furuno CH-500, что позволяет оператору гораздо быстрее реагировать на ситуацию. Функция быстрой регулировки усиления чрезвычайно полезна для случаев, когда рыба движется с большой скоростью и требуются незамедлительные действия по её отслеживанию. Благодаря этой функции даже в областях с большой глубиной, замедляющих скорость сканирования, не нужно ожидать очередного прохода сканирующего луча и терять важную информацию.

    Также в сонаре кругового обзора Furuno CH-500 есть функция звуковой сигнализации о рыбе и препятствиях (требуется дополнительный громкоговоритель). В зависимости от характера и размера обнаруженного предмета, будь то пузырьки воздуха или косяк рыбы или морское дно - в каждом случае звуковой сигнал будет разный, благодаря чему легко догадаться, какой объект обнаружен (пузырьки воздуха, малый или большой косяк рыбы, дно). Можно различить косяк рыбы от морского дна, вдоль которого он движется, и легко понять характер окружающей среды, чтобы улов получился наиболее богатый. Эта вестма полезная функция удобна при длительных морских переходах - оператору не нужно постоянно отслеживать происходящее на экране.

    Высокая скорость наведения способствует более частому обновлению картинки на экране гидролокатора, позволяя заблаговременно обнаружить рыбу и подводные объекты.

    Сонар Furuno CH-500 - один из самых совершенных и быстродействующих из современных гидроакустических устройств такого рода. Оператор имеет возможность выбора одного из 6-ти вариантов кругового обзора (сектор 6°, 12°, 15°, 18°, 21° или 24°), чтобы обеспечить высокую скорость сканирования, которое осуществляется в секторе шириной от 24° до 360° всего за пару секунд. За счет высокой скорости наведения, гидролокатор FURUNO СН-500 может быстро исследовать большую площадь подводного пространства, обеспечивая комфортные условия для рыбалки и судоходства.

    Сонар кругового обзора Furuno CH-500 - первое устройство в своем классе, у которого встроены датчики качки. В условиях сильного волнения моря, любое судно подвержено качке во всех направлениях, что может повлиять на получение недостоверной информации об отображаемой цели. Встроенные в этот гидролокатор датчики качки и предназначены для прецизионной компенсации таких негативных явлений и предоставления точных данных пользователю. При включении стабилизатора - на экране видно как эхосигналы от дна моря восстанавливаются по всей окружности. Сонар может передавать точные данные при бортовой и килевой качке. Благодаря встроенным датчикам качки, гидролокатор Furuno CH-500 способен найти рыбу, которую невозможно обнаружить без стабилизации эхосигналов.

    Режимы отображения сонара Furuno CH-500:

    Режим «Горизонтальное сканирование»

    Режим кругового (360°) сканирования за счет вращения передатчика позволяет обнаруживать косяки рыбы вокруг судна. При горизонтальном сканировании также возможен режим увеличения.

    Режим «Вертикальное сканирование»

    В режиме кругового обзора с амплитудной разверткой последние обнаруженные эхосигналы отображаются одним цветом.

    Режим «Круговой обзор с амплитудной разверткой»

    Будучи полностью выдвинутым, наклоненный в вертикальной плоскости датчик помогает установить местоположение косяков рыбы и морского дна непосредственно под судном при высоких скоростях его хода. Режим вертикального сканирования позволяет изобразить профиль дна в заданной пользователем вертикальной плоскости в любом направлении.

    Режим «Эхолот»

    В этом режиме - чем ярче цвет отображаемого эхосигнала, тем сильнее сам эхосигнал. Поскольку мощность эхосигнала хорошо видна, становится проще понять характер этого сигнала.

    Комбинированные режимы отображения сонара Furuno CH-500:

    Режим «Горизонтальное сканирование + вертикальное сканирование»

    Изображения, полученные при вертикальном и горизонтальном сканировании, отображаются в режиме разделения экрана, при этом цели можно отслеживать одновременно в обоих форматах. Кроме того, горизонтальное сканирование может отображаться в обычном режиме или в режиме увеличения изображения.

    Режим «Горизонтальное сканирование + амплитудная развертка»

    В этом режиме на экран одновременно выводятся изображения, полученные в результате горизонтального сканирования и кругового обзора с амплитудной разверткой, что позволяет подробно анализировать эхосигналы (режим A-Scope), в то же время наблюдая за подводным пространством вокруг судна (режим горизонтального сканирования). При этом можно выбрать один из типов амплитудной развертки: амплитудная развертка при круговом обзоре или просто режим A-Scope.

    Режим «Горизонтальное сканирование + история»

    Комбинированный режим отображения горизонтального сканирования и истории дает возможность просматривать данные за прошедший период в вертикальной плоскости при одновременном горизонтальном сканировании пространства вокруг судна. Данный режим удобен для того, чтобы, уловив движение, понять, подходит ли цель ближе.

    Режим «Эхолот + амплитудная развертка»

    В этом режиме одновременно отображаются режим эхолота и режим амплитудной развертки.

    Особенности гидролокатора кругового обзора Furuno CH-500:

    • Цветной LCD дисплей с диагональю 12,1 дюйма
    • Рабочие частоты: 60/88/150/180/240 кГц.
    • 3 различные цвета фона (синий, белый и черный)
    • Функция уменьшения реверберации
    • Быстрая регулировка усиления
    • Звуковое обнаружение цели (требуется дополнительный громкоговоритель)
    • Более высокое разрешение за счет усовершенствованной технологии обработки сигналов
    • Разнообразие режимов отображения
    • Необыкновенно высокая скорость наведения - меньше ошибок при отслеживании
    • 6 вариантов сканирования для регулировки скорости наведения в зависимости от требований пользователя
    • Встроенный датчик качки обеспечивает стабилизированное отображение цели в условиях сильного волнения на море

    Технические характеристики гидролокатора Furuno CH-500:

    БЛОК ДИСПЛЕЯ

    Тип экрана: цветной ЖК-дисплей с диагональю 12,1 дюйма, 1024 х 768 (XGA)

    Яркость: от 0,5 до 950 (на выбор)

    Цвета эхосигналов: 32, 16 или 8 цветов (на выбор)

    Цвет фона: 3 цвета (на выбор)

    Режимы отображения:

    1. Горизонтальное сканирование

    2. Горизонтальное сканирование (с увеличенным изображением)

    3. Вертикальное сканирование

    4. Горизонтальное и вертикальное сканирование

    5. Горизонтальное (с увеличенным изображением) и вертикальное сканирование

    6. Круговой обзор с амплитудной разверткой

    7. Горизонтальное сканирование и круговой обзор с амплитудной разверткой

    8. Горизонтальное сканирование и амплитудная развертка

    9. Эхолот

    10. Эхолот и амплитудная развертка

    11. Горизонтальное сканирование и режим истории

    Данные эхосигнала: диапазон, чувствительность, TVG, угол наклона, подавление помех

    Данные от датчиков: широта/долгота (своего судна или курсора), глубина, пеленг, скорость судна, траектория, вектор течения, температура воды (требуются данные от внешних устройств)

    Единицы измерения: метр, фут, сажень, pb, HIRO

    БЛОК ПРИЕМОПЕРЕДАТЧИКА

    Частота: 60/88/150/180/240 кГц, по выбору

    Выходная мощность: от 0,8 до 1,5 кВт (в зависимости от частоты), доступна функция снижения мощности

    Длина импульсов: от 0,2 до 20,0 мс, в зависимости от диапазона

    TVG: уровень: макс. 100 дБ, Расстояние: макс. 1000 м

    Рабочий диапазон: по горизонтали: от 10 до 2400 м, 15 шагов; по вертикали: от 10 до 600 м, 15 шагов

    Аудиовыход: 2 Вт (8 Ом), частота от 0,9 до 1,2 кГц (требуется внешнее устройство для вывода сигнала)

    ПОДЪЕМНО-ВЫДВИЖНОЕ УСТРОЙСТВО

    Ход датчика: 400 мм или 250 мм

    Время подъема/спуска: 30 с при ходе 400 мм, 20 с при ходе 250 мм

    Допустимая скорость судна: не более 20 уз. (15 уз. во время подъема/спуска)

    Управление горизонтальным сканированием:

    • Угол сканирования от 6° до 360° с шагом 24°
    • Центр сканирования с шагом 6°, возможна настройка 360°
    • Скорость сканирования (шаг) 6°, 12°, 15°, 18°, 21°, 24°
    • Угол наклона от -5° до +90° (по вертикали) с шагом Г

    Управление вертикальным сканированием:

    • Угол сканирования от 6° до 180° с шагом 12°
    • Центр сканирования от 0° до 180° с шагом 6°
    • Шаг сканирования: нормальное сканирование: 3°, сканирование с высокой скоростью: 6°

    Луч приемопередатчика при (частота -3 дБ/-6 дБ)

    • 60 кГц : горизонт, скан.: 15°/20° верт. скан.: 12°/17°
    • 88 кГц : горизонт, скан.: 12°/16° верт. скан.: 10°/13°
    • 150 кГц : горизонт, скан.: 7°/9° верт. скан.: 7°/9°
    • 180 кГц : горизонт, скан.: 7°/9° верт. скан.: 8°/10°
    • 240 кГц : горизонт, скан.: 6°/8° верт. скан.: 6°/8°

    Стабилизация: встроенный датчик качки (стандартная комплектация)

    ИНТЕРФЕЙС

    Количество портов

    • Вывод видеосигнала: 1 порт, HDMI, XGA
    • NMEA0183: 2 порта ввод/вывод. V1.5/2.0/3.0/4.0/4.1, 4800/9600/19200/38400 бит/с
    • NMEA2000: 1 порт ввода/вывода
    • Внешний источник импульсов: 1 порт ввода/вывода

    Предложения данных

    • Входные: CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM, HDT, MDA, MTW, RMC, VHW, VTG, ZDA
    • Выходные: TLL

    ИСТОЧНИК ПИТАНИЯ

    Блок дисплея/управления/приемопередатчика: 12-24 В пост, тока: 4,5-2,2 А

    Подъемно-выдвижное устройство: 12/24 В пост, тока: 2,2/1,1 А (7,2/3.6 А при подъеме)

    Выпрямитель            : 100/110/115/220/230 В перем. тока, 1 фаза. 50/60 Гц. 13 А макс. (RU-1746B-2, по дополнительному заказу)

    УСЛОВИЯ ЭКСПЛУАТАЦИИ

    Температура окружающей среды

    • Блок дисплея/управления/приемопередатчика: от -15 до +55°С
    • Подъемно-выдвижное устройство: от 0 до +55°С
    • Датчик: от 0 до +35°С

    Степень защиты

    • Блок дисплея/управления: IP 55
    • Блок приемопередатчика/корпусный: IP 22
    • (Блок управления подъемом/спуском: IP 55

    Комплектация сонара кругового обзора Furuno CH-500:

    • Блок дисплея MU-121C
    • Блок управления СН-502
    • Блок приемопередатчика СН-503
    • Подъемно-выдвижное устройство СН-504 (ход датчика 400 мм) или СН-505 (ход датчика 250 мм) - зависит от выбранной конфигурации
    • Материалы для установки и запасные части
    • Инструкция

    Опционально:

    • Пульт дистанционного управления CH-256
    • Выпрямитель RU-1746B-2
    • Блок управления CH-502
    • Громкоговоритель CA-151S-ASSY
    • Блок дополнительного дисплея
    • Комплект для установки
    • Монтажный кронштейн
    • Приварыш
