Furuno CH-600 – двухчастотный гидролокатор (сонар) кругового обзора

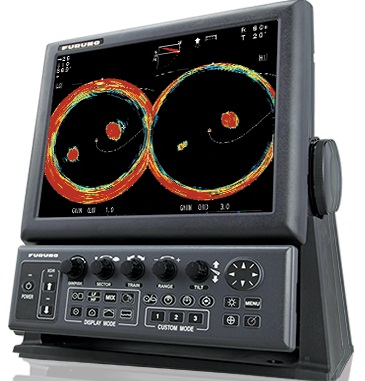

Furuno CH-600 – двухчастотный гидролокатор (сонар) кругового обзора с цветным 12-ти дюймовым ЖК-дисплеем и возможностью одновременного вывода изображения в двух окнах. Рабочие частоты гидролокатора: 60/153 или 85/215 кГц. Для дневного и ночного режимов отображения предусмотрено 3 различных цвета фона (синий, белый и черный) экрана. В сонаре СН-600 применена эффективная технология обработки эхолокационных сигналов и изображений, в основе которой заложен эксклюзивный метод интерполяции, обеспечивающая графическое отображение подводных объектов с высоким разрешением. Различные полученные эхосигналы можно отчетливо увидеть и легко распознать, даже в случае нахождения рыбы вблизи морского дна. Высокое разрешение экрана позволяет передавать четкую и яркую картину подводного пространства. Функция шумоподавления (уменьшения реверберации) помогает лучше понять и оценить характер полученных эхосигналов. Высокая скорость наведения способствует более частому обновлению картинки на экране гидролокатора, позволяя быстрее осуществлять поиск рыбы и обнаружить подводные препятствия.

Сонар Furuno СН-600 является одним из самых быстродействующих и совершенных из современных устройств такого рода. У оператора есть возможность выбора одного из шести вариантов кругового обзора (6°, 12°, 15°, 18°, 21° или 24°), чтобы обеспечивать высокую скорость сканирования, осуществляющегося в секторе шириной от 24 до 360 градусов всего за пару секунд. Благодаря высокой скорости наведения, гидролокатор СН-600 может быстро обследовать большую область подводного пространства и обеспечить комфортные условия для промысла рыбы и судоходства.

Сонар кругового обзора Furuno СН-600 - первый прибор в своем классе с встроенными датчиками качки. Когда в море сильное волнение, судно подвергнуто качке во всех направлениях, что может повлиять на получение недостоверных данных об отображаемой цели. Для прецизионной компенсации таких негативных явлений, а также для отображения точной информации о целях пользователю и предназначены встроенные датчики качки. На дисплее видно как восстанавливаются эхосигналы от дна моря по всей окружности, когда активируется стабилизатор. Эта модель гидролокатора способна передавать точную информацию о подводных целях при бортовой и килевой качке. Встроенные датчики качки помогают сонару СН-600 обнаружить рыбу, которую невозможно найти без стабилизации эхосигналов.

В гидролокаторе Furuno СН-600 есть функция быстрой регулировки усиления, которую можно с успехом применять в случаях, когда рыба перемещается очень быстро и требуется быстрота действий по её отслеживанию. Изменяя значение усиления, оператор может гораздо быстрее реагировать на ситуацию, так как это мгновенно применяется ко всем эхолокационным сигналам по всему периметру сканирования. Благодаря этой функции, не надо ждать следующего прохода сканирующего луча и терять важные данные, даже в областях с большими глубинами, которые замедляют скорость сканирования.

В сонаре кругового обзора СН-600 также используется функция звуковой сигнализации о цели (рыбе и препятствиях), но для этого требуется дополнительный громкоговоритель (опция). В зависимости от размера и характера обнаруженного объекта - звуковой сигнал разный и легко догадаться, какой объект обнаружен (малый или большой косяк рыбы, дно или пузырьки воздуха). Можно отличать косяк рыбы от  дна, вдоль которого он передвигается, а также легко определить характер окружающей среды, чтобы обеспечить более богатый улов. Функция звуковой сигнализации о цели особенно удобна при длительных морских переходах - оператору не нужно постоянно отслеживать происходящее на экране.

Режимы отображения сонара Furuno СН-600:

Режим «Горизонтальное сканирование»
Режим кругового (360°) сканирования за счет вращения передатчика позволяет обнаруживать косяки рыбы вокруг судна. При горизонтальном сканировании также возможен режим увеличения.

Режим «Вертикальное сканирование»
Этот режим позволяет изобразить профиль дна в заданной пользователем вертикальной плоскости в любом направлении.

Режим «Эхолот»
При полном выдвижении и наклоне на 90° вибратор помогает быстро обнаружить рыбу непосредственно под днищем судна.

Двухчастотные режимы отображения Furuno СН-600:

Горизонтальное сканирование (отображение с разделением)

В горизонтальном двухчастотном режиме сканирование ведется одновременно на двух частотах (низкой и высокой), при этом изображение эхосигналов каждой частоты выводится на один разделенный экран. Сравнив формы эхосигналов на разных частотах можно определить действительное наличие даже небольшой по размеру рыбы.

Режим наложения частот при горизонтальном сканировании

В этом режиме гидролокатор Furuno СН-600 работает на обеих частотах, чтобы отображать наиболее важные для оператора эхосигналы. Сравнив изображения от двух частот, или просто наложив, их друг на друга, можно легко определить местонахождение и идентифицировать мелкую рыбу.

Особенности гидролокатора кругового обзора Furuno СН-600:

• Цветной ЖК-дисплей с диагональю 12,1 дюйма
• Объединение двух частот для лучшего поиска рыбы
• Высокая скорость наведения
• Множество режимов отображения для бесконечного количества типов применения
• Встроенные датчики качки
• Более высокое разрешение благодаря усовершенствованной технологии обработки эхолокационных сигналов
• Функция шумоподавления (уменьшение реверберации)
• Быстрая регулировка усиления
• Звуковая сигнализация при обнаружении цели (требуется дополнительный громкоговоритель)

Технические характеристики сонара Furuno СН-600:

БЛОК ДИСПЛЕЯ
Тип экрана: цветной ЖК-дисплей с диагональю 12,1 дюйма
Разрешение: 1024 х 768 (XGA)
Яркость: от 0.5 до 950 кд/м* (на выбор)
Цвета эхосигналов: 32,16 или 8 цветов (на выбор)
Цвет фона: 3 цвета (на выбор)
Режимы отображения
1. Горизонтальное сканирование
2. Горизонтальное сканирование (с увеличенным изображением)
3. Вертикальное сканирование
4. Горизонтальное и вертикальное сканирование
5. Горизонтальное (с увеличенным изображением) и вертикальное сканирование
6. Круговой обзор с амплитудной разверткой
7. Комбинированный режим круговой обзор с горизонтальным сканированием и круговой обзор с амплитудной разверткой
8. Комбинированный режим круговой обзор с горизонтальным сканированием и амплитудная развертка
9. Эхолот
10. Комбинированный режим эхолот и амплитудная развертка
11. Комбинированный режим горизонтальное сканирование и режим истории Двухчастотный
12. Двухчастотное горизонтальное сканирование
13. Двухчастотное горизонтальное расширенное сканирование
14. Двухчастотное вертикальное сканирование
15. Двухчастотный эхолот
16. Двухчастотное горизонтальное сканирование/режим истории
17. Двухчастотное горизонтальное/вертикальное сканирование
18. Двухчастотное горизонтальное/вертикальное сканирование с увеличенным изображением
19. Наложение частот
Данные эхосигнала: диапазон, чувствитепьность, TVG, угол наклона, подавпение помех
Данные от датчиков: широта/долгота (своего судна или курсора), глубина, пеленг, скорость судна, траектория, вектор течения, температура воды (требуются данные от внешних устройств)
Маркер: диапазон и пеленг на место назначения
Метка события: 5 точек
Регулировка эхосигнала: удаление цвета, помехи, режим выделения, быстрая регулировка усиления, автофильтр (уменьшение реверберации)
Другие: подавление помех, прозрачное меню, захват цели (три функции, выбранные в меню)
БЛОК ПРИЕМОПЕРЕДАТЧИКА
Частота: 60/153 или 85/215 кГц, двойная частота
Выходная мощность: 1 кВт
Длина импульсов: от 0.2 до 20,0 мс, в зависимости от диапазона
(до 10 мс для каждой частоты при двухчастотной передаче)
TVG: уровень макс 100 дБ. расстояние: макс. 1000 м
Рабочий диапазон: горизонт скан.: от 10 до 2400 м, 15 шагов (по выбору пользователя); верт скан.: от 10 до 600 м, 15 шагов (по выбору пользователя) Аудиовыход: 2 Вт (8 Ом), частота 0,9-1.2 кГц (требуется дополнительный громкоговоритель)
ПОДЪЕМНО-ВЫДВИЖНОЕ УСТРОЙСТВО
Ход датчика: 400 мм (СН-5041) или 250 мм (СН-5051)
Размер танка (внутренний диаметр): 200 мм
Время подъема/спуска: 30 с при ходе 400 мм, 20 с при ходе 250 мм
Настройка носа судна: настройка сдвига параметров в меню при установке
Управление горизонтальным сканированием

• Угол сканирования от 6° до 360° с шагом 24°
• Скорость сканирования (шаг): 6°, 12°, 15°, 18°, 21°, 24°
• Угол наклона от -5° до +90° (по вертикали) с шагом 1 °
• Автоматическая настройка наклона от ±2° до ±10°

Управление вертикальным сканированием

• Угол сканирования от 6° до 180° с шагом 12°
• Скорость сканирования (шаг), нормальное сканирование: 3°, сканирование с высокой скоростью: 6°

Луч приемопередатчика при (частота -3 дБ/-6 дБ)

• 60 кГц : горизонт, скан.: 16°/22° верт. скан.: 14°/20°
• 153 кГц : горизонт, скан.: 7°/9° верт. скан.: 5°/8°
• 85 кГц : горизонт, скан.: 11°/15° верт. скан.: 10°/15°
• 215 кГц : горизонт, скан.: 5°/6° верт. скан.: 4°/6°

Допустимая скорость судна: не более 20 уз.(15 уз. во время подъема/спуска)
Стабилизация: встроенный датчик качки (стандартная комплектация)
ИНТЕРФЕЙС
Количество портов

• Вывод видеосигнала: 1 порт, HDMI, XGA
• NMEA0183:2 порта ввода/вывода, V 1.5/2.0/3.0/4 0/4 1, 4800/9600/19200/38400 бит/с
• NMEA2000:1 порт
• Внешний источник импульсов: 1 порт ввода/вывода

Предложения данных

• Входные: CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM, HDT, MDA, MTW, RMC, VHW, VTG, ZDA
• Выходные: TLL

Собственные выходные предложения: PFEC, pidat
NMEA2000 PGN

• Входные: 059392/904, 060160/416/928, 061184,065240, 126208/720/992/996, 127250, 128259267, 129025/026/029/033/291, 130310/311/312/316/577/821

• Выходные: 059392/904,060928,061184,126208/464/720, 126993/996/998,130822/823/828 TLL

ИСТОЧНИК ПИТАНИЯ
Блок дисплея/управления/приемопередатчика: 12-24 В пост, тока: 4,7-2,3 А Подъемно-выдвижное устройство: 12/24 В пост, тока: 2,2/1,1А (7,2/3,6 А при подъеме)
Выпрямитель: 100/110/115/220/230 В перем. тока, 1 фаза, 50/60 Гц, 13 А макс
(RU-1746В-2, по дополнительному заказу)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды:

• Блок дисплея/управления/приемопередатчика: от -15 до +55 °С
• Корпусный блок: от 0 до +55 °С
• Датчик: от 0 до +35 °С

Относительная влажность: 95% и менее при +40 °С
Степень защиты

• Блок дисплея/управления: IP 55
• Блок приемопередатчика/подъемно-выдвижное устройство: IP 22

Вибрации: МЭК 60945, ред. 4

Комплектация гидролокатора Furuno СН-600:

• Блок дисплея MU-121C
• Блок управления СН-602
• Блок приемопередатчика СН-503
• Подъемно-выдвижное устройство СН-504 (ход датчика 400 мм) или СН-505 (ход датчика 250 мм)
• Материалы для установки и запасные части
• Инструкция

Опционально:

• Пульт дистанционного управления СН-256
• Выпрямитель RU-1746B-2
• Блок управления СН-602
• Громкоговоритель CA-151S-ASSY
• Блок дополнительного дисплея
• Комплект для установки
• Монтажный кронштейн
• Приварыш
