INTELLIAN v85NX



Голосов: 5
Оценить

INTELLIAN v85NX

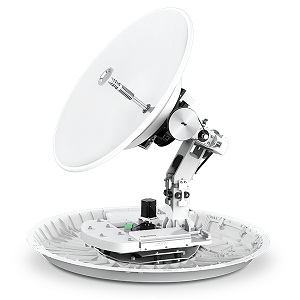

INTELLIAN v85NX - 3-осевая стабилизированная морская VSAT система (терминал) Ku- и Ka-диапазона. Модель v85NX компании Intellian является первой в мире конвертируемой антенной Ku-Ka-диапазона. v85NX может быть просто преобразована из Ku- в Ka-диапазон посредством изменения радиочастотных характеристик. Отражатель уже настроен по частоте для обоих спутниковых диапазонов, что обеспечивает максимальную работоспособность в обоих диапазонах.

Высокоэффективный дизайн рефлектора Intellian обеспечивает лучшую производительность по сравнению с другими системами класса 80 см, обеспечивая более высокую скорость передачи данных и эффективность работы. Компактная 85-сантиметровая антенна INTELLIAN v85NX меньшего размера позволяет устанавливать ее на судах меньшего размера и давать пользователям возможность доступа к сети интернет, который могут обеспечивать антенны диаметром 1 метр. Система также имеет несколько различных вариантов передатчика BUC по мощности (до 25 Вт), что расширяет рабочий диапазон. v85NX идеально подходит для коммерческих судов, морских платформ нефтегазовой промышленности для проведения важнейших операций, где требуется бесперебойное соединение.

Благодаря модульной сборке конструкции, существенно сокращено количество компонентов (более чем на 30%), благодаря чему для решения большинства потенциальных проблем требуется всего 13 стандартных запасных частей. Таким образом, морской VSAT терминал INTELLIAN v85NX обладает высокой степенью надежности, его обслуживание проще, и общая стоимость системы ниже.

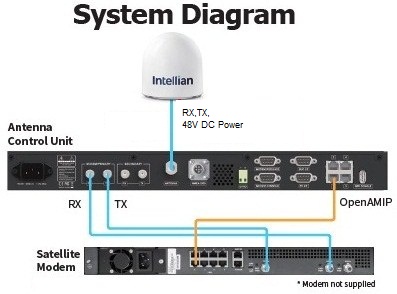

Ещё одно преимущество системы – это один соединительный коаксиальный кабель антенны (всё в одном - Tx, Rx и DC), что позволяет быстро произвести установку v85NX, также нет необходимости снимать обтекатель во время установки, настройки и тестирования. Пользователи могут работать с веб-интерфейсом AptusNX, просто подключив ноутбук к ACU (блок управления антенны), без необходимости загружать дополнительное программное обеспечение. Мастер установки (в AptusNX) с пошаговым руководством по вводу в эксплуатацию системы INTELLIAN v85NX упрощает настройку, а с расширенными возможностями диагностики AptusNX может отправлять предупреждение оператору, когда требуется профилактическое обслуживание.

Особенности морского VSAT терминала INTELLIAN v85NX:

  • Двухдиапазонный (Ku- и Ka-) трансформируемый оптимизированный отражатель
  • Лучшая антенна в классе 80 см
  • Различные варианты BUC (до 25 Вт) для более широкого покрытия
  • Сокращение запасных частей более чем на 30% благодаря модульным компонентам
  • Высокая надежность и упрощенное обслуживание
  • Упрощенная установка – всего один коаксиальный кабель для соединения с антенной, что не требует открывать обтекатель во время установки и тестирования
  • Мастер установки (в AptusNX) с пошаговым руководством по вводу в эксплуатацию
  • Простое управление с автоматическими и предварительно установленными настройками
  • 3-осевая стабилизированная антенная платформа с неограниченным азимутальным диапазоном
  • Стандартно поставляется в конфигурации Ku-диапазона с лучшими характеристиками отражателя во всех основных спутниковых сетях и конвертируется в работу в Ka-диапазоне всего за 10 минут
  • Один коаксиальный кабель
  • Встроенный веб-интерфейс AptusNX для удаленного управления, контроля и обновления обеспечивает техническую поддержку на борту

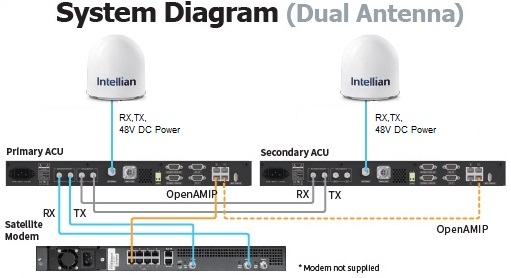

  • Встроенный в ACU Mediator поддерживает работу с двумя антеннами для бесперебойного соединения на борту
  • Различные варианты BUC (8 Вт, 16 Вт и 25 Вт)
  • Нет необходимости перебалансировать систему после преобразования BUC
  • Возможность поиска без гироскопа сигнала спутника исключает необходимость интеграции с бортовым компасом
  • Предзагружена глобальная библиотека спутников
  • Автопереключение луча (ABS) через протокол OpenAMIP сервиса iDirect или Comtech ROSS Open Antenna Management
  • Полная совместимость со всеми операторами VSAT работающими в Ku диапазоне
  • Предварительно настроенные параметры модема, представленные в AptusNX

Технические характеристики системы INTELLIAN v85NX:

Антенна
Высота обтекателя: 123 см
Диаметр обтекателя: 113 см
Диаметр отражателя: 85 см (33,5 дюйма)
Вес: 96 кг
Тип: 3-х осевая, стабилизированная
Азимутальный диапазон: неограниченный
Диапазон угла места: от -20 ° до 115 °
Диапазон регулировки кроссполяризации: ± 37 °
Частота передатчика: Ku-диапазон 13,75 ~ 14,5 ГГц
Усиление на передачу: 40,7 дБи 14,25 ГГц (без обтекателя)
Частота приемника: Ku-диапазон 10,7 ~ 12,75 ГГц
Усиление на прием: 38,9 дБи 11,7 ГГц (без обтекателя)
Соотношение G / T: 18,3 дБ / K при 12,75 ГГц (чистое небо, высота 30º)
Мощность BUC: 8 Вт, 16 Вт, 25 Вт (опционально)
LNB: Intellian PLL LNB
Поляризация: Linear, Cross & Co-pol
Антенный кабель: один 50-омный коаксиальный кабель для Rx, Tx, Fskk, задания и питания от ACU
Блок управления антенной
Размеры (Ш × Г × В): 43,1 × 38 × 4,4 см
Вес: 5,2 кг
Дисплей: 2-строчный 40-символьный графический модуль VFD
Интерфейс гирокомпаса: NMEA 2000 / NMEA 0183
Интерфейс модема: порт Ethernet / порты RS-232C, консоль RS-422C / I / O
Интерфейс Mediator: Да (встроенный в ACU, первичное / вторичное управление на AptusNX)
Удаленное управление: есть
Wi-Fi: есть (с ключом Wi-Fi)
Порт управления: есть
Intellian LAN порт: есть
Требования к питанию: 100 ~ 240 В переменного тока, 50 ~ 60 Гц, 4А

Комплектация спутникового терминала INTELLIAN v85NX:

  • Антенная система v85NX
  • Блок управления
  • Антенный кабель
  • Кабель питания
  • Инструкция

По вопросам наличия, цены, приобретения INTELLIAN v85NX можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
