Furuno FSV-75 - высокочастотный сонар

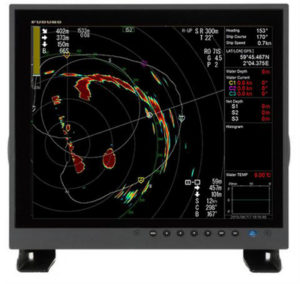

Furuno FSV-75 - самый современный высокочастотный сонар с полукруглым сектором сканирования для обнаружения рыбы от поверхности до морского дна. Гидролокатор FSV-75 компании Furuno характеризуется непревзойденной детализацией изображения и обновленной технологией обработки сигналов, которая значительно повысила чувствительность, а также позволяет обнаружить и отследить стаи рыб на значительно большем подводном пространстве.

Сонар Furuno FSV-75 использует уникальный веерообразный луч для обнаружения целей, благодаря которому увеличена скорость сканирования (более чем в 2 раза по сравнению с моделями предыдущего поколения), и расширен диапазон обнаружения, помогая снизить количество рыбы, которая остается незамеченной, за счет чего эффективность использования прибора вышла на новый уровень. В моделе FSV-75 используются высокие частоты (180 кГц), которые, в отличие от низких и средних, могут легко обнаружить рыбу, расположившуюся вблизи морского дна или находящуюся в сетях. На коротких дистанциях гидролокаторы с полусферическим лучом быстрее обнаруживают цель, чем сонары кругового обзора, поскольку они получают сигнал быстрее, что особенно важно при поиске быстро передвигающихся косяков рыбы.

В сонаре Furuno FSV-75 имеется сигнализация об обнаружении близко расположенных подводных объектов, которые могут повредить излучатель. При возникновении такой ситуации, оператор может оценить: насколько выдвинут датчик, чтобы убрать его в корпусной блок для предотвращения повреждения. Панель управления устройства FSV-75 - удобна и проста в использовании, специально разработана для гидролокаторов с веерообразным лучом и способствует выполнению всех операций, необходимых для эффективного поиска и отслеживания косяков рыбы, такие как настройка параметров сканирования или угла наклона. На клавиатуре управления расположено 10 программируемых функциональных клавиш, на которые можно зарегистрировать часто используемые из 40 доступных функций. Также присутствует удобная кнопка удаления одним нажатием.

Механизм «Tank Guide» трансдьюсера гидролокатора Furuno FSV-75 защищает его от ударов и вибраций, что значительно повышает стабильность в работе и долговечность в целом всего устройства. Датчик сонара FSV-75 можно выдвинуть или убрать всего за 8/11 секунд (при ходе 800/1100 мм), что в 2 раза быстрее, чем у аналогичных моделей.

Основные особенности сонара Furuno FSV-75:

• Более широкий диапазон сканирования вблизи морского дна для расширения возможностей обнаружения.
• Уникальный веерообразный луч, который сканирует от поверхности моря до дна.
• Высокие частоты (180 кГц) позволяют четко и легко различать рыбу, морское дно и сети.
• Идеально подходит для поиска косяков рыбы с быстрым, неустойчивым движением.
• Сигнализация «Retract Transducer» для быстрого реагирования и предотвращения повреждений трансдьюсера.
• Более короткое время опускания / втягивания датчика.
• Отображение эхо-сигналов высокого разрешения на глубинах от 50 до 2000 метров.
• Обнаружение планктона и мелких косяков рыбы - демонстрирует четкую разницу между рыбой и приманкой.
• Развертка на 180 градусов всего за 8 секунд.
• Угол наклона от 0 до 90 градусов.
• Узкая ширина вертикального луча - всего 6 градусов.
• Автоматическое слежение за косяками рыб.

Технические характеристики сонара Furuno FSV-75:

Общие
Сканирование: полное цифровое формирование луча
Частота: 180 кГц
Базовый диапазон:
50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200, 1600, 2000 м
95, 190, 285, 380, 475, 570, 665, 760, 855, 950, 1140, 1330, 1520, 1900 м
Смещенный центр
95, 190, 285, 380, 475, 570, 665, 760, 855, 855, 950, 1140, 1330, 1520, 1900 м
Аудио поиск: 1 кГц, 10 Вт (требуется дополнительный динамик)
Разрешение экрана: SXGA (1280 × 1024)
Цветовая гамма дисплея: 32 цвета (изображения сонара), 6 цветов (отметки)
Направление: вверх, на север * и курс вверх *(*- требуется датчик курса)
Режимы отображения: угол наклона, вертикальная комбинация сканирования, комбинация эхолота, вертикальная комбинация и эхолота
Дополнительные функции
Температура воды, Скорость ветра / Азимут, Отражение помех, Послесвечение, Ограничитель шума, Без цвета, Автоматическое сопровождение цели, Автоотвод, Сигнализация при обнаружении рыбы, Сканирование (Азимут / Расстояние), Курсор (Расстояние / Глубина / Азимут), Событие, Стая рыбы (Положение / Азимут), Местоположение собственного судна, Скорость / Азимут
Корпусной блок
Время поднятия / опускания трансдьюсера: 8 с (ход 800 мм), 11 с (ход 1100 мм)
Допустимая скорость судна: 18 узлов (15 узлов при подъеме / опускании трансдьюсера)
Ход трансдьюсера: 800 мм или 1100 мм
Ширина луча:

• Tx, по горизонтали: 180 °, по вертикали: 6 ° (-3 дБ при 180 кГц)
• Rx, по горизонтали: 6 °, по вертикали: 6 ° (-3 дБ при 180 кГц)

Интерфейс
Порты
Видеовыход: 2 канала , HDMI, SXGA
NMEA0183: 5 каналов , V1,5 / 2,0 / 3,0 / 4,0 / 4,1
Внешний КП: 1 канал, токовая петля или замыкание контактов (вход: 5-15 В, выход: 12 В)
Аудиовыход: 1 канал, 10 Вт, 4 Ом, монофонический
Гирокомпас:  1 канал,
Вход эхолота AD-10 : 1 канал, аналоговый VI-1100A
Замыкание контакта: 1 канал, для внешнего переключателя
USB: USB2.0: 2 канала, USB3 .0: 2 канала
LVS: 2 канала, Ethernet, 1000Base-T
NMEA0183
Вход: CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM, HDT, MDA, MTW, MWV, RMC, THS, VBW *, VDR, VHW, VTG, VWR, VWT, ZDA
Выход: TLL
*- требуются данные о скорости движения вперед-назад / port-stbd
Источник питания
Процессорный блок: 12-24 В постоянного тока: 4,0-2,0 А
Блок приемопередатчика: 100/110/115/220/230 В перем. тока, 2,5 А макс., 1 фаза, 50-60 Гц
Корпусной блок: 200-220 В переменного тока, 4 А макс., 3 фазы, 50/60 Гц
Выпрямитель: 100/110/115/220/230 В переменного тока, 1 фаза, 50/60 Гц
Условия окружающей среды
Диапазон рабочих температур
Блок процессора: от -15 ° C до + 55 ° C
Датчик: от -5 ° C до + 35 ° C
Блок трансивера: от 0 ° C до + 50 ° C
Подходящая коробка: от 0 ° C до + 50 ° C
Блок корпуса: 0 ° C до + 50 ° C
Блок управления: от -15 ° C до + 55 ° C
Относительная влажность
93% или менее при + 40 ° C
Гидроизоляция
Преобразователь: IPX8
Блок управления: IP22 (панель), IP20 (шасси)
Процессорный блок: IP22
Блок трансивера: IP22
Подходящий блок: IP22
Корпус блока: IPX2
Вибрация
Стандарт: IEC 60945, ред.4

Комплект поставки сонара Furuno FSV-75:

• Процессорный блок FSV-7503
• Блок управления (клавиатура) FSV-7501 с кабелем 5/10 м
• Блок приемопередатчика FSV-751
• Согласующая коробка FSV-7550
• Корпусной блок FSV-753 (с ходом 800 мм) или FSV-75 (с ходом 1100 мм)
• Контролирующий блок FSV-7530
• Набор монтажных инструментов
• Стандартный ЗИП
• Комплект документации (инструкции пользователя, по установке и др.)

Опционально:

• Разширительный блок FCV-7560
• Пульт управления FCV-7504
