Furuno SCX-21



Голосов: 1
Оценить

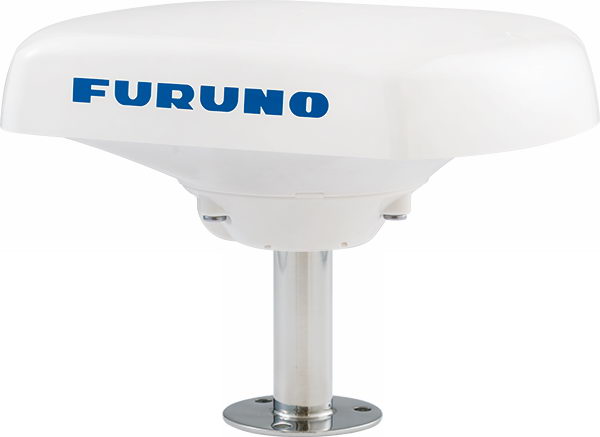

Furuno SCX-21

Furuno SCX-21 - судовой датчик курса (спутниковый компас). Курсоуказатель SCX-21 компании Furuno с 4-мя антеннами ГНСС (глобальных навигационных систем слежения) может вычислять курс с помощью любой из шести базовых линий между ними, благодаря чему модель задаёт новые стандарты надежного и точного определения курса для всех судовых электронных устройств и максимально возможного быстродействия.

Судовой датчик курса Furuno SCX-21 повышает эффективность работы различного судового оборудования: рыбопоисковых эхолотов, гидролокаторов, радиолокационных станций (РЛС) и авторулевых. Точные данные о курсе, предоставляемые SCX-21, позволяют авторулевому серии NAVpilot производства Furuno удерживать заданный курс, экономя время, топливо и, соответственно, уменьшая расходы в каждом рейсе. Также, точные данные о вертикальной, бортовой и килевой качке модели SCX-21 приводят к стабилизации изображения на дисплеях различных рыбопоисковых эхолотов и гидролокаторов компании Furuno, обеспечивая достоверное отображение даже в условиях сильного волнения моря.

При подключении спутникового компаса Furuno SCX-21 к радиолокационным станциям производства компании Furuno возможно отображение истинных эхосигналов, что помогает следить за движением как своего судна, так и других судов. Точные данные о скорости и курсе, полученные от SCX-21, обеспечивают равномерное корректное отображение следов целей без прерывания и искажений, присущих другим компасам с большей погрешностью показаний.

Даже при сильном волнении моря, точная компенсация вертикальной качки с помощью судового курсоуказателя Furuno SCX-21 обеспечивает наглядное представление морского дна от рыбопоисковых эхолотов, например FCV-1150 или NavNet TZtouch/TZtouch2/TZtouch3, без неровностей, вызванных состоянием моря. Точная информация о килевой и бортовой качке от устройства SCX-21 позволяет гидролокаторам Furuno выводить устойчивое изображение на экран даже в штормовую погоду. При подключении к SCX-21 следы радиолокационных эхосигналов остаются стабильными и четкими, благодаря исключительной точности этого судового датчика курса компании Furuno.

Особенности судового датчик курса Furuno SCX-21:

  • Превосходное сопряжение с многофункциональными дисплеями NavNet TZtouch, авторулевым NAVpilot-300 и гидролокатором WASSP
  • Вывод точных данных о времени, местоположении, курсе, скорости COG/SOG, ROT, бортовой/килевой/вертикальной качке, скорости по 3 осям, температуре и давлении воздуха
  • Беспрецедентная точность определения курса для РЛС, гидролокаторов и навигационного оборудования
  • Использование четырех антенн ГНСС (GPS, QZSS, ГЛОНАСС, Galileo)
  • Погрешность определения курса 1,0 градус, скорости — 0,02 узла
  • Масса антенны всего лишь 1,0 кг!
  • Установка ТОЛЬКО на мачте!

Технические характеристики судового датчик курса Furuno SCX-21:

Частота

1575.42 МГц (GPS/Galileo/QZSS/SBAS)
1602.5625 МГц (ГЛОНАСС)

Тип сигнала

C/A (GPS/QZSS/SBAS), E1B (Galileo), L1OF (ГЛОНАСС)

Точность углового положения

Курс/ ботовая и килевая качка: 1.0° среднеквадрат. (статическая) 0.5° среднеквадрат. (динамическая)

Скорость слежения

45°/с

Время инициализации

60 с.

Точность определения местоположения

GPS: 5 м (2 drms, HDOP < 4)
MSAS: 4 м (2 drms, HDOP < 4)
WAAS: 3 м (2 drms, HDOP < 4)

Частота обновления данных

Угловое положение: макс. 50 Гц

Координаты: макс. 10 Гц

Точность определения скорости судна

SOG: 0,02 уз. среднекв. (сопровождение не менее 5 спутников) 0,2 уз. среднекв. (сопровождение не менее 3 спутников)

VBW: 0,02 уз. среднекв. (сопровождение не менее 5 спутников, в местоположении антенны) 0,08 уз. среднекв. (сопровождение не менее 5 спутников, в другом местоположении) 2,0% от скорости судна или 0,2 уз. в зависимости от того, что больше (3 или 4 сопровождаемых спутника)

Температура

-25°C до +55°C

Относительная влажность

не более 95% при +40 °C

Степень защиты

IP56

Источник питания

12-24 В пост. тока : 0.2-0.1 A

Интерфейс

3 порта NMEA0183, передача 3 канала, прием 2 канала

1 порт PPS, RS-485, определение фронта импульса

Стандартная комплект поставки судового датчик курса Furuno SCX-21:

  • Датчик Furuno SCX-21
  • Кабель FRU-CF-F (15 м)
  • Установочные материалы и принадлежности
  • Инструкция

Опционально:

  • Блок интерфейса GP-39

По вопросам цены, наличия, приобретения судового датчика курса Furuno SCX-21 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
