Доплеровский лаг Furuno DS-85

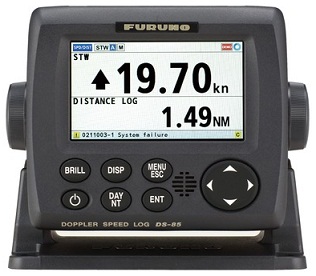

Доплеровский лаг Furuno DS-85 - гидроакустический лаг компании FURUNO с цветным дисплеем (диагональ - 4,3 дюйма). Устройство DS-85 представляет собой оборудование измерения скорости и дистанции (SDME), в основу работы которого заложен эффект Доплера.

Доплеровский гидроакустический лаг измерения скорости судна Furuno DS-85 соответствует последним требованиям IMO и IEC. Основная особенность прибора DS-80 - это способность с высокоточного измерения собственной скорости судна на самом малом ходу.

Во время измерения скорости судна относительно воды (STW) в слоях, расположенных под килем, сигнал доплеровского лага Furuno DS-85 проникает через акустический шум и пограничный слой, расположенный под судном, что приводит к более стабильному и точному измерению параметра скорости по сравнению с данными, получаемыми от электромагнитного лага. Парные лучи с звуковой частотой 2 MГц обеспечивают точность измерений DS-85 в штормовую погоду.

Доплеровский лаг Furuno DS-85 в стандартной комплектации снабжен датчиком DS-8530, который может монтироваться непосредственно в корпус судна или с использованием клинкета. Новый компактный клинкет DS-854 компании FURUNO прост в установке и весит всего 27 кг.

Особенности доплеровского лага Furuno DS-85:

• Высокоточное и стабильное измерение скорости судна. При движении судна по воде создается акустический шум, известный как пограничный слой. Помехи от такого шумового слоя могут вызывать ошибки в работе акустических устройств. При измерении скорости судна относительно воды (STW) в слоях воды, расположенных под килем, сигнал лага Furuno DS-85 проникает сквозь этот шум и пограничный слой, что приводит к более стабильному и точному измерению скорости по сравнению с данными от электромагнитного лага.
• Датчик DS-8530 разработан по последнему слову техники: работает на высокой частоте 2 МГц и способен с высокой точностью измерять собственную скорость судна на самом малом ходу, а также имеет оптимальные параметры ширины и угла сканирования.
• Улучшенная стабильность: новый датчик и улучшенный алгоритм процесса обработки сигнала уменьшают помехи от пузырьков воздуха/пены, обеспечивая более стабильные и надежные данные.
• Компактный и легкий клинкет на 30% легче стандартного, весит всего 27 кг.
• При замене предыдущей модели лага DS-80 на новый DS-85 возможно использовать тот же клинкет, танк и даже датчик DS-820 - в таком случае рабочая частота будет 1МГц
• Яркий цветной жидкокристаллический дисплей с диагональю 4,3 дюйма. Информация, отображаемая на дисплее, легко различима даже на расстоянии благодаря крупным размерам символов и чистым ярким тонам.

Доплеровский лаг Furuno DS-85 соответствует самым последним стандартам IMO и IEC:

Технические характеристики и функции доплеровского лага Furuno DS-85:

Количество сканирующих лучей: 2
Частота передачи: 2 МГц
Диапазон измерения скоростей:

• Вперед: 0 - 40 узлов
• Задний ход: 0 - 10 узлов

Диапазон измерения расстояний: от 0 до 999999,99 морских миль
Вывод сигнала о скорости судна: по одной оси, скорость относительно воды
Погрешность измерений скорости судна: ±1% или ±0,1 узла (большее из 2-х значений)
Погрешность измерений расстояний: ±1% или ±0,1 морских миль (большее из 2-х значений)
Глубина измерения скорости судна под килем: 3 м под днищем или глубже
Электропитание: 100-115В переменного тока: 0,6А; 200-230В переменного тока: 0,4А

Блок дисплея

Тип: цветной LDC WQVGA
Размер диагонали дисплея: 4,3 дюйма
Яркость экрана (min/max): менее 0,1 / более 600 кд/м2
Регулировка яркости: 18 уровней
Режимы отображения: скорость и расстояния судна, скорость судна, расстояния, аналоговый счетчик

Интерфейс (количество разъемов)

Последовательный ввод данных: 2
Последовательный вывод данных: 3
Ethernet: 1
Ввод от внешнего источника импульсов: 1
Дополнительный экран: 2
Подсветка: 1
Выходной сигнал об отказе питания: 1
Выходной сигнал о системном сбое (доп.функция): 1
Вывод аналогового сигнала (доп.функция): 4
Вывод импульсных сигналов о скорости (доп.функция): 1

Условия окружающей среды
Диапазон рабочих температур:

• от -15° C до +55° C (дисплейный блок, распределительный блок, блок приёмопередатчика);
• от -5° C до +35° C (датчик)

Гидроизоляция:

• дисплейный блок - IP22 (IP35 с установкой водонепроницаемого комплекта),
• распределительный блок - IP22 (IP20 с установкой на столе),
• блок приёмопередатчика - IP44,
• датчик – IPX8

Вибрация: EC 60945 Ed.4.C

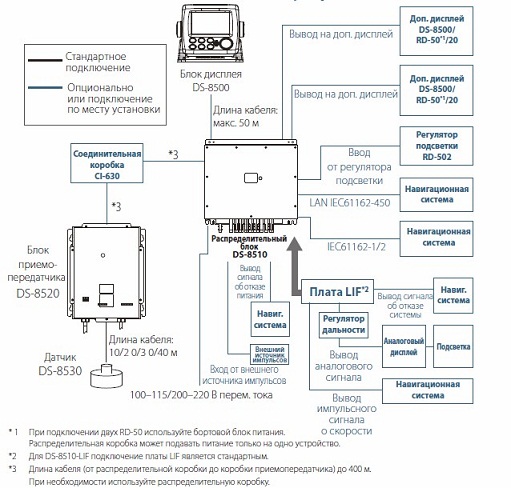

Стандартная комплектация доплеровского лага Furuno DS-85:

• дисплей DS-8500 (c кронштейном)
• распределительный блок DS-S510/ DS-8510*
• блок приёмопередатчика DS-8520
• датчик DS-8530
• монтажный комплект
• стандартный комплект ЗИП
• комплект инструкций (рус./англ.)

Опционально:

• Дополнительный дисплей DS-8500/RD-50/RD-20
• Аналоговый дисплей 5L20C/FL-200S
• Регулятор дальности для аналогового дисплея DS-389/MF-22R
• Регулятор подсветки для аналогового дисплея DS-F25/DS-FE25/DS-S25/DS-SE25
• Регулятор подсветки RD-502
• Пульт дистанционного управления RD-501 для RD-50/2C
• Распредилительная коробка CI-630
• Днищевой танк судна выступающего типа DS-781
• Днищевой танк судна углубленного типа DS-784
• Клинкет шарового типа DS-854
• Клинкет DS-786
• Комплект платы LIF OP65-5
• Панель для консольного монтажа OP24-35
• Комплект для F-образного крепления с монтажной прокладкой OP05-141
• Водонепроницаемый комплект OP05-139
• Комплект запасных частей OP05-140
• Замок СК OP65-4
• Комплект кабелей OP05-146
• Комплект для защиты кабелей OP05-147
• Материалы для установки

*Технические характеристики приведены для установленной платы LIF. При использовании аналоговых сигналов, вывода сигнала с панели лага или сигнала отказа системы необходима установка платы LIF.
