RAYMARINE C90W - многофункциональный навигационный дисплей

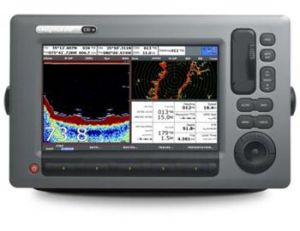

Мультидисплей RAYMARINE C90W - радар/картплоттер/эхолот с цветным ЖК (TFT LCD) дисплеем диагональю 22,9см (9").

Особенности мультидисплея RAYMARINE C90W:

• Многофункциональный навигационный дисплей (Радар/Картплоттер/Эхолот),
• Цветной ЖК (TFT LCD) дисплей с диагональю 22,9см (9"), адаптирован к солнечному свету,
• Разрешение 800 Х 480 точек (VGA),
• Возможность подключения цифрового модуля рыбопоискового эхолота DSM250 (технология HDFI), антенны GPS приемника, цифровой антенны радара, инструментов серий ST40/60/70/290,
• Используется на катерах и яхтах как с одним,так и с несколькими постами управления, в качестве полнофункционального навигационного дисплея
• Меню на русском языке

Технические параметры мультидисплея RAYMARINE C90W:

Общие характеристики

Потребляемая мощность
(номинальная), Вт                                                                  19 Вт (с полной подсветкой)
Рабочий диапазон напряжения
(В, пост. ток)                                                                             10,7 - 32 В
Номинальное напряжение питания
(В, пост. ток)                                                                             12 , 24 В

Физические характеристики:

Режим энергосбережения
(в режиме радара)                                                           настройка
Габаритные размеры
(Ш х В х Г), мм                                                                    317х197х113
Вес, кг(lb)                                                                            3.85 кг
Тип установки                                                                   в панель/кронштейн
Клавиатура                                                                        9 кнопок,5 назначаемых кнопок,поворотный регулятор
Тип и размер дисплея                                                    цветной 22,9 см, TFT, LCD
Разрешение дисплея                                                     800х480, VGA
Подсветка дисплея                                                       64 уровня,режим палитры день/ночь
Контрастность                                                                  адаптированный к солнечному свету

Интерфейсы:

NMEA (0183) вход                                                            3
NMEA (0183) выход                                                         2
SeaTalk HS (сетевая шина)                                           2
SeaTalk                                                                                1
SeaTalk2 вход/выход (NMEA 2000 через DPU)      1
PC (RS232) и RayTech (через блок E85001)            есть
Видео (вход)                                                                     1 композитный вход(PAL/NTSC)
DSM 250/300                                                                      есть
Картография                                                                     Предзагруженная картография+карты Navionics Gold

Поддержка стандартов:

Электро-магнитная совместимость
(EMC)                                                                                    есть
Стандарт Европейского Сообщества
(CE)                                                                                       есть

Условия эксплуатации в окружающей среде:

Диапазон рабочих температур                                    - 10°С до + 50°С
Диапазон температур хранения                                  - 20°С до + 70°С
Влажность                                                                          до 95%
Стандарт водонепроницаемости                                IPX6 и CFR46

Функциональные параметры мультидисплея RAYMARINE C90W:

Общие функции

Конфигурация дисплея                                                 карта/несколько окон/настройка
Размеры окон дисплея                                                 полный экран, разделение на 2 или на 4 окна
Режим отображения навигационных данных       карта/радар/эхолот/откл.от курса CDI/нав.данные
Ориентация радар/карта                                               направление вверху/север вверху/курс вверху
Режим наложения изображения радар/карта       есть
Компенсация магнитного склонения (ист/магн)    авто/вручную
Режимы движения                                                          относительный/истинный
Путевые точки                                                                  до 1000 точек
Ввод путевой точки                                                         графически/широта, долгота пеленг дист./Loran TD
Данные о путевой точке                                                16 знаков в имени 36 символов/примечание
Сохранение путевых точек                                          в группах/Compact Flash
Синхронизация данных о путевой точке                 картплоттер/радар/эхолот
Отображение текущего местоположения                с экрана/ по NMEA или SeaTalk
Передача данных о путевой точке                           база данных по NMEA/Compact Flash
Функция "Человек за бортом" (MOB)                       есть
Настройка компаса                                                         есть
Варианты сигнализации                                               прибытие/XTE/якорь местоположение/потеря данных
Таймер                                                                                 будильник/обратный отсчет

Функции GPS (при подключении GPS приемника)

Геодезическая модель                                                               WGS-84 или локальная
Фильтры                                                                                           3 уровня для COG/SOG
Режим дифференциальных спутниковых поправок        вкл./выкл.
Режим дифференциальных поправок от радиобуев       есть

Характеристики радара (при подключении антенны радара)

Несколько изображений радара на экране                          при различных предеделах по дальности
Диапазон дальности
(зависит от типа антенны)                                                           12 колец(1/8 до 72 миль)
Перемещаемые кольца дальности
(VRM)                                                                                                  2
Линии электронного пеленга
(EBL)                                                                                                   2
Мин. дальность и разрешающая способность                    23 м
Усиление/настройка                                                                     авто/вручную
Настройки влияния помех                                                          море (с выбором режима)/дождь/режим FTC
Подавление помех                                                                       обычное/высокое
Охранные зоны                                                                              2
Функция смещения центра (отн. движение)                          есть
Отображение следа/увеличение цели                                   настройка/2 уровня или выкл.

Характеристики MARPA (в режиме радара)

Слежение за целями                                                                     до 10 целей
Выбор вектора цели                                                                      есть
Оценка риска / сигнализации / охранная зона                     есть
Данные о цели и их сохранение                                               есть
Режимы отображения данных на дисплее                           радар/карта

Характеристики картплоттера

Несколько изображений карты на экране                             в зависимости от дальности
Масштаб карты/ориентация                                                        1/32 до4000 миль (19 шкал)
Маршруты                                                                                          есть
Кол-во путевых точек в маршруте                                             до 50
Память маршрутов                                                                          база данных/Compact Flash
Smart Route (созд. маршрута по траектории)                        есть
Траектории пути                                                                              10
Кол-во точек в траектории                                                           1000
Интервалы между точками в траектории                               оптимизируется в авто режиме
Память траекторий пути                                                               база данных/Compact Flash
Линейка                                                                                             есть
Информация о приливах и отливах                                         картографическая информация
Предвычисления восход/заход солнца                               картографическая информация
Навигационные предвычисления                                           время до точки(TTG) ожидаемое время прихода(ETA)
Переход к точке GOTO/ф-ции следования                           путевая точка/курсор/маршрут
Смещение карты                                                                             есть
Функция смещения центра (отн. движение)                          есть
Автомасштабирование                                                                 есть
Информация об объектах на карте                                          есть
Настройка режимов картографии                                             слои/отображение объектов/откл. объектов

Характеристики эхолота (при подключении цифрового модуля DSM)

Несколько изображений эхолота на экране                        есть
Номинальная выходная мощность (RMS)                             1000 Вт, 600Вт в зависимости от датчика
Тип датчика                                                                                     на транец/внутри корпуса/сквозь корпус
Частоты/выбор режимов сканирования                                авто/вручную 200кГц/50кГц/оба луча
Длина импульса                                                                            100 мкс - 4 мс
Максимальная частота импульсов                                         1580 импульсов/мин при глубине 16м
Усиление                                                                                          авто/вручную
Диапазоны измерения глубины                                               26 шкал (2 - 1700м)
Установка диапазона глубины                                                 авто/вручную
Масштабирование                                                                         вкл./выкл./совмещенное
Кратность масштабирования                                                     авто/вручную x2, x3, x4,настройка
Функция реального времени A-Scope                                    3 режима показывает поступающий сигнал в режиме реального времяни, дает информацию о диаметре пятна от луча на дне
Отключение деталей дна Bottom lock                                    полностью/совм.(настройка)
Функция белой линии есть
Цветовая палитра                                                                          8 вариантов палитры
Скорость прокрутки изображения                                             авто/вручную
Регулировка частоты излучения                                              настройка
Перемещаемая линия дальности (VRM)                                 есть
Сигнализации                                                                                  рыба/мель/глубина/глубина цели
Определение пройденного пути                                               в зависимости от типа датчика

Комплектация мультидисплея RAYMARINE C120W:

• Монитор
• Лицевая панель
• Уплотнительная прокладка
• Солнцезащитная крышка
• Кабель питания и данных - 1,5 м
• Комплект крепежа
• Документация
• Тряпочка для протирки монитора

По вопросам наличия, цены, приобретения мультидисплея RAYMARINE C120W можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33

Модель снята с производства.
