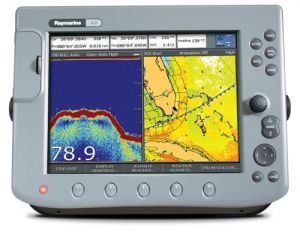

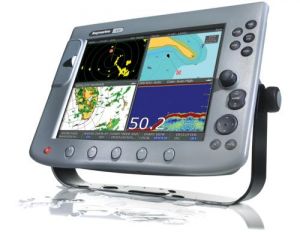

RAYMARINE C120
RAYMARINE C120 - многофункциональный навигационный дисплей (Радар/Картплоттер/Эхолот) с цветным ЖК (TFT LCD) дисплеем диагональю 30.7 см (12,1"), адаптированным к солнечному свету.
Разрешение дисплея модели C120 - 800 Х 600 точек (VGA). Имеется возможность подключения цифрового модуля рыбопоискового эхолота DSM250 (технология HDFI), антенны GPS приемника, антенны радара, инструментов серий ST40/60/290.
Многофункциональный навигационный дисплей RAYMARINE C120 используется на катерах и яхтах c одним постом управления, в качестве полнофункционального навигационного дисплея. Устройство C120 обладает меню на русском языке.
Особенности RAYMARINE C120:
- Возможность приема погодных данных от Navtex и данных от АИС приемника
- Поддержка мониторинга двигателей, совместимых с интерфейсами NMEA2000 и J1939
(графическое отображение положения дифферентовочных плоскостей, положения двигателя,
данных от генератора и данных о среднем расходе топлива).
- Настраиваемые окна отображения навигационных данных, включая отображение компаса и графика изменения температуры воды.
- Возможность планирования вашего путешествия при помощи программы RayTech , с последующим переносом данных на дисплей C серии, используя карту памяти Compact
Flash.
- Наглядное динамическое отображение приливов и течений посредством визуального
наложения и анимации.
- Отображение компаса в верхней части экрана.
- Отображение колец дальности на карте для удобства определения дальности нахождения того
или иного объекта относительно вашего судна.
- Полная поддержка картографии Navionics Silver, Gold и Gold Plus на картах памяти Compact Flash.
- Расстояния менее 1/4 морской мили обозначаются в метрах или футах — в зависимости от
выбранных единиц измерения.
Технические параметры RAYMARINE C120:
Общие характеристики
Номинальное напряжение питания
(В, пост. ток) 12 , 24 В
Рабочий диапазон напряжения
(В, пост. ток) 10,7 - 32 В
Потребляемая мощность
(номинальная), Вт 12 Вт (с полной подсветкой)
Режим энергосбережения
(в режиме радара) настройка
Физические характеристики:
Габаритные размеры
(Ш х В х Г), мм 356х264х114
Вес, кг(lb) 3,0 кг
Тип установки в панель/кронштейн
Клавиатура 9 кнопок,
5 назначаемых кнопок,
поворотный регулятор
Тип и размер дисплея цветной 31 см, TFT, LCD
Разрешение дисплея 800х600, SVGA
Подсветка дисплея 64 уровня,
режим палитры день/ночь
Контрастность адаптированный к солнечному свету
Интерфейсы:
NMEA (0183) вход есть
NMEA (0183) выход есть
SeaTalk есть
SeaTalk2 вход/выход (NMEA 2000 через DPU) есть
PC (RS232) и RayTech (через блок E85001) есть
DSM 250/300 есть
Картография Navionics Gold
Поддержка стандартов:
Электро-магнитная совместимость
(EMC) есть
Стандарт Европейского Сообщества
(CE) есть
Условия эксплуатации в окружающей среде:
Диапазон рабочих температур - 10°С до + 50°С
Диапазон температур хранения - 20°С до + 70°С
Влажность до 95%
Стандарт водонепроницаемости IPX6 и CFR46
Функциональные параметры
Общие функции
Конфигурация дисплея карта/несколько окон/настройка
Размеры окон дисплея полный экран, разделение на 2 или на 4 окна
Режим отображения навигационных данных карта/радар/эхолот/откл.от курса CDI/нав.данные
Ориентация радар/карта направление вверху/север вверху/курс вверху
Режим наложения изображения радар/карта есть
Компенсация магнитного склонения (ист/магн) авто/вручную
Режимы движения относительный/истинный
Путевые точки до 1000 точек
Ввод путевой точки графически/широта, долгота
пеленг дист./Loran TD
Данные о путевой точке 16 знаков в имени
36 символов/примечание
Сохранение путевых точек в группах/Compact Flash
Синхронизация данных о путевой точке картплоттер/радар/эхолот
Отображение текущего местоположения с экрана/ по NMEA или SeaTalk
Передача данных о путевой точке база данных по NMEA/Compact Flash
Функция "Человек за бортом" (MOB) есть
Настройка компаса есть
Варианты сигнализации прибытие/XTE/якорь
местоположение/потеря данных
Таймер будильник/обратный отсчет
Функции GPS (при подключении GPS приемника)
Геодезическая модель WGS-84 или локальная
Фильтры 3 уровня для COG/SOG
Режим дифференциальных спутниковых поправок вкл./выкл.
Режим дифференциальных поправок от радиобуев есть
Характеристики радара (при подключении антенны радара)
Несколько изображений радара на экране при различных предеделах по дальности
Диапазон дальности
(зависит от типа антенны) 12 колец(1/8 до 72 миль)
Перемещаемые кольца дальности
(VRM) 2
Линии электронного пеленга
(EBL) 2
Мин. дальность и разрешающая способность 23 м
Усиление/настройка авто/вручную
Настройки влияния помех море (с выбором режима)/дождь/режим FTC
Подавление помех обычное/высокое
Охранные зоны 2
Функция смещения центра (отн. движение) есть
Отображение следа/увеличение цели настройка/2 уровня или выкл.
Характеристики MARPA (в режиме радара)
Слежение за целями до 10 целей
Выбор вектора цели есть
Оценка риска / сигнализации / охранная зона есть
Данные о цели и их сохранение есть
Режимы отображения данных на дисплее радар/карта
Характеристики картплоттера
Несколько изображений карты на экране в зависимости от дальности
Масштаб карты/ориентация 1/32 до4000 миль (19 шкал)
Маршруты есть
Кол-во путевых точек в маршруте до 50
Память маршрутов база данных/Compact Flash
Smart Route (созд. маршрута по траектории) есть
Траектории пути 10
Кол-во точек в траектории 1000
Интервалы между точками в траектории оптимизируется в авто режиме
Память траекторий пути база данных/Compact Flash
Линейка есть
Информация о приливах и отливах картографическая информация
Предвычисления восход/заход солнца картографическая информация
Навигационные предвычисления время до точки(TTG)
ожидаемое время прихода(ETA)
Переход к точке GOTO/ф-ции следования путевая точка/курсор/маршрут
Смещение карты есть
Функция смещения центра (отн. движение) есть
Автомасштабирование есть
Информация об объектах на карте есть
Настройка режимов картографии слои/отображение объектов/откл. объектов
Характеристики эхолота (при подключении цифрового модуля DSM)
Несколько изображений эхолота на экране есть
Номинальная выходная мощность (RMS) 1000 Вт, 600Вт
в зависимости от датчика
Тип датчика на транец/внутри корпуса/сквозь корпус
Частоты/выбор режимов сканирования авто/вручную 200кГц/50кГц/оба луча
Длина импульса 100 мкс - 4 мс
Максимальная частота импульсов 1580 импульсов/мин при глубине 16м
Усиление авто/вручную
Диапазоны измерения глубины 26 шкал (2 - 1700м)
Установка диапазона глубины авто/вручную
Масштабирование вкл./выкл./совмещенное
Кратность масштабирования авто/вручную x2, x3, x4,настройка
Отключение деталей дна Bottom lock полностью/совм.(настройка)
Функция белой линии есть
Цветовая палитра 8 вариантов палитры
Скорость прокрутки изображения авто/вручную
Регулировка частоты излучения настройка
Перемещаемая линия дальности (VRM) есть
Сигнализации рыба/мель/глубина/глубина цели
Определение пройденного пути в зависимости от типа датчика
Функция реального времени A-Scope 3 режима
показывает поступающий сигнал в режиме
реального времяни, дает информацию о
диаметре пятна от луча на дне
По вопросам наличия, цены, приобретения RAYMARINE C120 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
Модель снята с производства.
