NavCom АШС-1,5 - антенна речного УКВ-диапазона

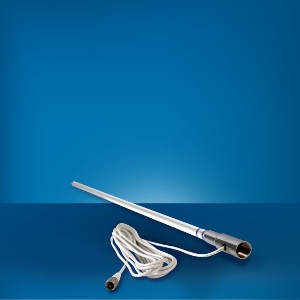

NavCom АШС-1,5 - антенна речного УКВ-диапазона высотой 1,5 метра. Антенно-фидерное устройство АШС-1,5 (антенна штыревая судовая длиной 1,5 м) компании NAVCOM электрически представляет собой симметричный полуволновый вибратор с отсекающим четвертьволновым стаканом, что позволило отказаться от выступающих противовесов. Конструктивно излучающий элемент расположен внутри жесткого стекловолоконного радиопрозрачного чехла NavCom АШС-1,5 (степень защиты IP 55), в основании которого находится поворотный кронштейн (входит в комплект поставки), позволяющий осуществлять крепление антенного устройства к различным поверхностям. Конструкция кронштейна АФУ АШС-1,5 обеспечивает заваливание антенного устройства или его понижение до уровня настройки судна в кратчайший срок. В состав антенно-фидерных устройств NavCom АШС-1,5 конструктивно входит коаксиальный кабель RG-58 длиной 5м одним концом подключенный путем пайки к излучающему элементу, находящемуся внутри стекловолоконного чехла. На другом конце кабеля установлен высокочастотный соединитель PL259.

Возможна поставка АФУ с именным сертификатом РРР.

Технические характеристики антенно-фидерного устройства (АФУ) NavCom АШС-1,5:

Диапазон рабочих частот, МГц: 300,0…300,6 и 336,0…336,6
Диаграмма направленности в горизонтальной плоскости: ненаправленная
КСВН на частоте 300,2мГц, не хуже: 1,15
КСВН на частоте 336,2мГц, не хуже: 1,16
Коэффициент усиления, дБи: 2
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 50
Масса, кг: 1,4
Размеры, (длина х диаметр): 1500 Х 20
Допустимая скорость ветра, м/с: 30
Диапазон рабочих температур, С: -50 С…+-50 С
Длина ВЧ коаксиального кабеля, м: 5
Тип ВЧ соединителя: PL259

Комплектация антенно-фидерного устройства (АФУ) NavCom АШС-1,5:

• Антенна АШС-1,5
• Соединительный коаксиальный кабель RG-58, 5 м

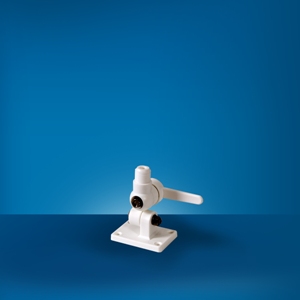

• Кронштейн поворотный пластиковый
• Паспорт изделия
