Картплоттер Seiwa SEAHORSE



Голосов: 1
Оценить

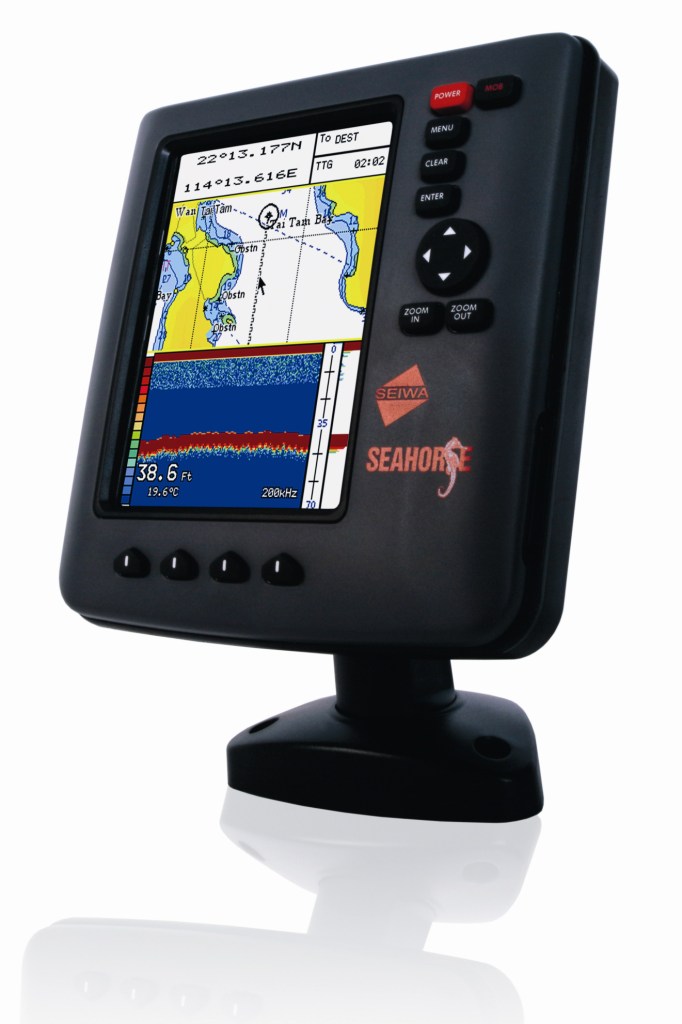

Seiwa SEAHORSE

Картплоттер Seiwa SEAHORSEрусифицированный навигационный плоттер с цветным 5,6" ЖК дисплем.

Модель снята с производства! НЕТ В НАЛИЧИИ!!!

Особенности картплоттера Seiwa SEAHORSE:

  • Использование электронных карт C-Map NT+ и C-Map NT MAX .
  • Вертикальный, 5,6 дюйма, цветной ЖК дисплей повышенной яркости.
  • Внешний WAAS/EGNOS GPS приемник GPL00.
  • Вертикальный дисплей увеличивает обзор карты по курсу судна, повышает безопасность плавания.
  • Рекомендуется для установки на катерах и яхтах, малотоннажных рыболовных судах.

5,6 дюйма цветной ЖК-дисплей повышенной яркости с высоким разрешением (320 х 340) позволяет отлично различать изображение при любых условиях освещения.

Электронные карты C-Map NT+ и нового стандарта C-Map NT MAX, выдержанные в одном стиле с бумажными, содержат подробную информацию о средствах навигационного обеспечения, секторах огней, районах повышенного внимания, подводных объектах, изобатах и др. Крупно-масштабная встроенная карта мира удобна для генеральной прокладки.
При использовании электронных карт нового стандарта C-Map NT MAX открываются дополнительные возможности картплоттеров SEIWA.
Новые возможности технологии C-Map NT MAX:
Новая библиотека данных:
• наземные данные: крупные магистрали, улицы, железнодорожные станции;
• мультимедийные объекты: фотографии портов;
• места крушения и другие районы ограниченные для судоходства;
• подробная встроенная карта мира в плоттере;

Формат отображения:
• новый ракурс обзора карты – экран отображения «Перспектива»;
• анимированная база данных приливов и течений;
• отображение: высоты – 12 уровней; глубина – 32 уровней;
• новый механизм масштабирования (Flexi Zoom) - многоуровневое изменение масштаба карты одного слоя;
• отображение объектов максимально приближено к бумажным картам;
• обновленная цветовая палитра;

Обеспечение безопасности судоходства:
• оценка безопасности навигации по 5 параметрам;
• автоматический выбор и отображение объектов по степени важности во избежание перегрузки карты;

За счет быстродействующего процессора карта на экране плоттера мгновенно перерисовывается и изменяет масштаб. А за счет новой возможности FLEXI-ZOOM - есть возможность зафиксировать карту одного масштабного уровня и производить масштабирование ее отображения. Рекомендуется для установки на катерах и яхтах, малотоннажных и рыболовных судах.

Картплоттер прост в установке и управлении.
12-канальный GPS-приемник GPL00 с функцией WAAS/EGNOS и возможностью DGPS коррекции позволяет определять координаты с высокой точностью. Уникальная программируемая охранная зона предупреждает о наличии на курсе судна мелководий и других опасных объектов, нанесенных на карту. Эта функция позволяет обеспечить дополнительную безопасность плавания. Функция «МОВ» (Человек за бортом) обеспечит возврат в точку проведения спасательных операций. Удобная функция «ПЕРЕХОД» («GO TO») позволяет прокладывать курс к выбранной цели. Функция «ПОИСК» («FIND») позволяет находить информацию о портах, портовых службах, пунктах приливов, затонувших судах, опасностей, курсора, координат и точек пользователя.
Широкие функции навигации облегчают процесс судовождения: точное местоположение в любую секунду, ориентация карты по северу и по курсу, режимы относительного и истинного движения, плавание к заданной точке и по маршруту, автоматическая информация об объектах, сигнализация об уклонении от курса, о прибытии и дрейфе на якоре и многое другое.
Память плоттера позволяет записать: точки пользователя (500), маршруты (25, по 25 точек в каждом), пройденные пути (5, при общем максимальном количестве точек - 1000).
Легко настраиваемые режимы отображения данных: полноэкранная карта, карта с навигационными данными, карта с графиком глубин, полноэкранный график глубин, трехмерная дорога, навигационные данные, данные GPS приемника.
Возможность подключение авторулевого, рыбопоискового эхолота 50/200 КГц 500/1000 Вт.
«Дружественный» интерфейс пользователя на русском языке обеспечивает простоту управления. Прочный и влагозащищенный корпус позволяет использовать картплоттеры на катерах и яхтах, малотоннажных рыболовных судах.
GPS приемник GPL00 имеет одобрение типа Росморфлота. Картплоттер и GPS приемник сертифицированы в Системе сертификации ГОСТ Р.



Основные характеристики картплоттера Seiwa SEAHORSE:



Записываемые индивидуальные точки:


• Точки пользователя – 500
• Типы точек пользователя – 16
• Маршруты – 25
• Максимальное количество точек в маршруте – 250
• Пройденные пути – 5
• Максимальное количество точек в пути - точки пройденных путей -1000 шаг по дистанции - 0.01, 0.05, 0.1, 0,5, 1, 2, 5, 10 миль; шаг по времени - 1, 5, 10, 30 сек, 1 мин.

Дополнительная память на картридже пользователя (C-Card):
• около 120 000 точек пути и 52 000 точек пользователя.

Картографические функции:


• новый стандарт электронной картографии C-Map NT MAX, а также может работать с электронными картами C-Map NT+.
• встроенная карта мира
• детальные карты при использовании картриджей C-Map NT MAX и C-Map NT+.
• Режимы настойки карты:
- установки судоводителя (названия, средства навигационного обеспечения, сектора огней, районы повышенного внимания, информация о приливах и течениях, тип грунта, порты и службы, пути, подводные объекты)
- установки глубин (диапазон глубин, области максимальный и минимальных глубин, изобаты, максимальные и минимальные изобаты)
- установки суши (реки и озера, природные объекты, искусственные объекты, береговые ориентиры)
- установки карты (координатная сетка, границы карт, смешение слоев, подавление загруженности)

Функция определения местоположения:

• 12-канальный GPS приемник GPL00
• DGPS
• WAAS
• EGNOS
• Коррекция местоположения (ручная и автоматическая)
• Фильтр места
• Фильтр скорости
• Системы координат GPS (включая WGS 1984 и Pulkovo 1942)

Экран отображения данных:

• экран карты
• экран с графиком глубин
• полноэкранный график глубин
• экран навигационных данных(настраиваемый)
• экран трехмерной дороги(настраиваемый)
• экран статуса GPS
• экран данных GPS
• экран данных о ветре
• экран скорости ветра
• Перспективный вид
• Рыбопоисковый эхолот:
- полноэкранный
- двухчастотный
- с увеличение
- экран карты с эхограммой



Навигационные функции картплоттера Seiwa SEAHORSE:


• Отображение местоположения судна, курса и пройденного пути
• Плавание по прямому маршруту (функция «ПЕРЕХОД»)
• Создание, запись, переименование, редактирование и плавания по произвольному маршруту
• Создание, перемещение, вставка, редактирование и удаление маршрутных точек
• Создание, перемещение, редактирование и удаление меток
• Создание, редактирование и удаление событий
• Отчет о маршруте и список всех точек пользователя
• Функции визира дальности и направления
• Поля навигационных данных на экране карты
• Строка состояния безопасности
• Отображение информации о течениях и их графическое представление на карте
• Информация о приливах и построение графика приливов
• Ориентация карты (по северу, по курсу)
• Режимы относительного и истинного движения
• Пеленг истинный и магнитный
• Функция «МОВ» (Человек за бортом)
• Сигнализация: прибытие в точку, уклонение от курса, дрейф на якоре, HDOP, ограничение глубины, опасность мели
• Режим имитации с поддержкой управления джойстиком



Специальные функции картплоттера Seiwa SEAHORSE:


• Автоматическая информация о картографических объектах и точках пользователя
• ПОИСК портов и портовых служб, пунктов приливов, затонувших судов, опасностей, курсора, координат и точек пользователя
• Настройка единиц измерения скорости, расстояния, глубины и высоты
• Установка даты и времени (местное, UTC)
• включение/ выключение тона клавиатуры
• Выбор палитры экрана:
- нормальная
- на солнце
- ночная
- NOАA (Средства навигационного обеспечения отображаются упрощенными условными знаками, как на бум картах США, выпускаемых национальной Администрацией Атмосферы и Океана - NOAA)

Технические характеристики картплоттера Seiwa SEAHORSE:


Размер плоттера: 155 мм х 149 мм х 30 мм
Вес плоттера: 1,1 кг
Дисплей: 5,6 дюйма, цветной ЖКД, адаптированный для яркого солнца
Разрешение: 320 х 340 пикселей
Напряжение питания: 10-35 В постоянного тока, 7Вт максимально
Рабочий диапазон температур:  От 0 С до 55 С
Память: энергонезависимая, поддерживаемая встроенной батареей

Клавиатура: Силиконовая с подсветкой

Влагозащищенность: IPX2 (IEC60945)
Слоты для картриджей с картами и с данными пользователя: Один слот для картриджей формата C-CARD


Поддержка внешних устройств:


• Рыбопоисковый эхолот
• Авторулевой
Три порта входа/выхода, поддерживающих форматы:
- Вход плоттера: NMEA 0183
- Выход плоттера NMEA 0183 / NMEA 0180 / NMEA 0180 CDX

GPS приемник:


• 12-канальный SMART GPS GPL00 приемник с функцией WAAS/EGNOS и возможностью DGPS коррекции
• выходные сообщения NMEA: GGA, GLL, VTG, RMC, GSA, GSV, DTM
• время обновления привязки местоположения - 1 сек
• горячий старт - не более 8 сек
• теплый старт - не более 40 сек
• холодный старт - не более 45 секунд
• рабочая температура - 25 - + 60С.



Стандартная комплектация картплоттера Seiwa SEAHORSE:


• кабель питания/данных (1,5 м)
• GPS-приемник GPL00 с 15-метровым кабелем
• комплект для установки плоттера (кронштейн, крепеж);
• защитная передняя крышка;
• шаблон для монтажа в панель;
• руководство пользователя;
• краткая инструкция.
• предохранитель 2 ампера + крепеж предохранителя

Дополнительная комплектация:


• кронштейн для крепления антенны GPL00;
• соединительная коробка для подключения внешних датчиков;
• картриджи с картами C-Map NT+, C-Map NT MAX
• пользовательские картриджи (C-Card).

Производитель: Trans Wold Service (Италия)
