Картплоттер Seiwa STARFISH



Голосов: 1
Оценить

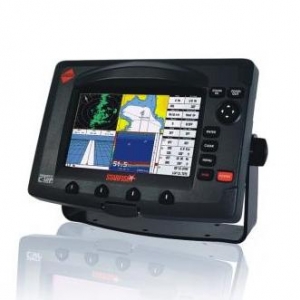

Картплоттер Seiwa STARFISH

Seiwa STARFISH



Картплоттер Seiwa STARFISH – навигационный плоттер с семидюймовым цветным ЖК-дисплеем с высоким разрешением экрана (800 х 480). Дисплей прибора показывает чёткое изображение даже при попадании прямых солнечных лучей. В картплоттере  имеется слот для картриджей с электронной навигационной картографией стандарта C-MAP NT MAX. Электронные навигационные карты C-Map NT+ и C-Map NT MAX выглядят на дисплеи, как бумажные и содержат подробную информацию о глубинах, маяках, районах повышенного внимания, судовом ходе, подводных объектах, буях, изобатах и др. Мощный и высокоскоростной процессор мгновенно перерисовывает карту при изменении масштаба. Прочный и водонепроницаемый корпус плоттера рассчитан на установку не только в рубке, но и на открытых постах судна. Картплоттер Seiwa STARFISH полностью русифицирован и прост в управлении.



Русифицированный картплоттер SEIWA STARFISH - навигационный плоттер с семидюймовым цветным ЖК-дисплеем и внешней WAAS/EGNOS GPS-антенной, использующий электронную навигационную картографию C-Map от компании  Jeppesen.

Seiwa STARFISH рекомендован для установки на морских и речных судах, катерах, яхтах, лодках, а также на малотоннажных и рыболовных судах.

Модель снята с производства! НЕТ В НАЛИЧИИ!!!

Функциональные особенности картплоттера Seiwa STARFISH




12-канальный GPS-приемник, входящий в комплект поставки с функцией WAAS/EGNOS и возможностью DGPS коррекции позволяет определить координаты местонахождения с высокой степенью точности. Прибор снабжен функцией «охранная зона», которая предупреждает о наличии опасных объектов по курсу следования судна, например мелководья, которые нанесены на электронную навигационную карту, что обеспечивает дополнительную безопасность судоходства. Картплоттер Seiwa STARFISH имеет полезные и удобные функции: «человек за бортом» («МОВ») - помогает вернуться в зону проведения спасательных работ, «переход» («GO TO») - дает возможность прокладывать курс к заданной цели, а функция «поиск» («FIND») предоставляет информацию о портах, портовых службах, водомерных постах, затонувших судах и других опасностях.



Дополнительные возможности картплоттера Seiwa STARFISH



Большие функциональные способности картплоттера Seiwa STARFISH дают возможность спокойно и уверенно вести судно по заданному курсу. Прибор полноценно информирует о навигационной обстановке, что облегчает капитану процесс судовождения. Встроенная память плоттера рассчитана на запись до 1000 точек пользователя, до 50 маршрутов с отметкой до 50 точек в каждом, а также фиксировать до 5 пройденных путей, при общем количестве (максимальном) точек до 5000.
В картплоттере Seiwa STARFISH несколько легконастраиваемых режимов отображения данных на экране: навигационная карта во весь экран, карта с навигационными данными, трехмерная дорога, данные GPS, карта «перспектива», отображение на экране данных рыбопоискового эхолота, полноэкранный график глубин, навигационные данные, данные анемометра (погодной станции).
К картплоттеру, при желании или необходимости, можно подключить дополнительные навигационные устройства: радар, авторулевой, станцию погоды, АИС, рыбопоисковый эхолот. Русскоязычное меню контроллера понятно и обеспечивает простоту управления.

Картплоттер Seiwa STARFISH рекомендован для установки на морских и речных судах, катерах, яхтах, лодках, а также на малотоннажных и рыболовных судах.


Новые возможности технологии C-Map NT MAX:
Новая библиотека данных:
• наземные данные: крупные магистрали, улицы, железнодорожные станции;
• мультимедийные объекты: фотографии портов;
• места крушения и другие районы ограниченные для судоходства;
• подробная встроенная карта мира в плоттере;
Формат отображения:
• новый ракурс обзора карты – экран отображения «Перспектива»;
• анимированная база данных приливов и течений;
• отображение: высоты – 12 уровней; глубина – 32 уровней;
• новый механизм масштабирования (Flexi Zoom) - многоуровневое изменение масштаба карты одного слоя;
• отображение объектов максимально приближено к бумажным картам;
• обновленная цветовая палитра;

Обеспечение безопасности судоходства:


• оценка безопасности навигации по 5 параметрам;
• автоматический выбор и отображение объектов по степени важности во избежание перегрузки карты.


Основные характеристики:

Записываемые индивидуальные точки:
• Точки пользователя – 500
• Типы точек пользователя – 16
• Маршруты – 50
• Максимальное количество точек в маршруте – 50
• Пройденные пути – 5
• Максимальное количество точек в пути - 500 шаг по дистанции - 0.01, 0.05, 0.1, 0,5, 1, 2, 5, 10 миль; шаг по времени - 1, 5, 10, 30 сек, 1 мин.

Дополнительная память на картридже пользователя (C-Card):
• около 120 000 точек пути и 52 000 точек пользователя.

Картографические функции:


• новый стандарт электронной картографии C-Map NT MAX, а также может работать с электронными картами C-Map NT+.
• встроенная карта мира
• детальные карты при использовании картриджей C-Map NT MAX и C-Map NT+.
• Режимы настойки карты:
- установки судоводителя (названия, средства навигационного обеспечения,
сектора огней, районы повышенного внимания, информация о приливах и течениях, тип грунта, порты и службы, пути, подводные объекты)
- установки глубин (диапазон глубин, области максимальный и минимальных глубин, изобаты, максимальные и минимальные изобаты)
- установки суши (реки и озера, природные объекты, искусственные объекты, береговые ориентиры)
- установки карты (координатная сетка, границы карт, смешение слоев, подавление загруженности)

Функция определения местоположения:


• 12-канальный GPS приемник GPL00
• DGPS
• WAAS
• EGNOS
• Коррекция местоположения (ручная и автоматическая)
• Фильтр места
• Фильтр скорости
• Системы координат GPS (включая WGS 1984 и Pulkovo 1942)

Экраны отображения данных:


• экран карты
• экран с графиком глубин
• полноэкранный график глубин
• экран навигационных данных (настраиваемый)
• экран трехмерной дороги (настраиваемый)
• экран статуса GPS
• экран данных GPS
• экран данных о ветре
• экран скорости ветра
• экран направления ветра
• экран «Перспектива»
• Рыбопоисковый эхолот:
- полноэкранный
- двухчастотный
- с увеличением
- карта + эхолот
• Вывод на дисплей изображения с подключаемой видеокамеры



Навигационные функции картплоттера Seiwa STARFISH:


• Отображение местоположения судна, курса и пройденного пути
• Плавание по прямому маршруту (функция «ПЕРЕХОД»)
• Создание, запись, переименование, редактирование и плавания по произвольному маршруту
• Создание, перемещение, вставка, редактирование и удаление маршрутных точек
• Создание, перемещение, редактирование и удаление меток
• Создание, редактирование и удаление событий
• Отчет о маршруте и список всех точек пользователя
• Функции визира дальности и направления
• Поля навигационных данных на экране карты
• Строка состояния безопасности
• Отображение информации о течениях и их графическое представление на карте
• Информация о приливах и построение графика приливов
• Ориентация карты (по северу, по курсу)
• Режимы относительного и истинного движения
• Пеленг истинный и магнитный
• Функция «МОВ» (Человек за бортом)
• Сигнализация: прибытие в точку, уклонение от курса, дрейф на якоре, HDOP, ограничение глубины, опасность мели
• Режим имитации с поддержкой управления джойстиком



Специальные функции картплоттера Seiwa STARFISH:


• Автоматическая информация о картографических объектах и точках пользователя
• ПОИСК портов и портовых служб, пунктов приливов, затонувших судов, опасностей, курсора, координат и точек пользователя
• Настройка единиц измерения скорости, расстояния, глубины и высоты
• Установка даты и времени (местное, UTC)
• включение/ выключение тона клавиатуры
• Выбор палитры экрана:
- нормальная
- на солнце
- ночная
- NOАA (Средства навигационного обеспечения отображаются упрощенными условными знаками, как на бум картах США, выпускаемых национальной Администрацией Атмосферы и Океана - NOAA)



Технические характеристики картплоттера Seiwa STARFISH:



Размер плоттера:
• 278мм х 185мм х 91мм
Вес плоттера:
• 1,1кг
Дисплей:
• 7 дюйма, цветной ЖКД, адаптированный для яркого солнца
• Разрешение: 800 х 480 пикселей
• Количество цветов: 256
Видео вход:
• видео сигналы PAL или NTSC, автоматический выбор
Потребляемый ток:
• 1280мА макс.
Напряжение питания:
• 10-35 В постоянного тока, 15Вт макс. (18Вт при подключении видеокамеры)

Процессор:
• ARM9 400 MHz;
Память:
• энергонезависимая, поддерживаемая встроенной батареей

Рабочий диапазон температур:
• От 0 С до 55 С
Клавиатура:
• Силиконовая с подсветкой
Слоты для картриджей с картами и с данными пользователя:
• Два слота для картриджей формата C-CARD
Влагозащищенность:
• IPX2 (IEC60945)

Поддержка внешних устройств:


• Радар
• Рыбопоисковый эхолот
• Впередсмотрящий эхолот
• Авторулевой
• Станция ветра (определение скорости и направления ветра)
• Две видеокамеры
• Три порта входа/выхода, поддерживающих форматы:
- Вход плоттера: NMEA 0183
- Выход плоттера NMEA 0183 / NMEA 0180 / NMEA 0180 CDX

GPS приемник:


• 12-канальный SMART GPS GPL00 приемник с функцией WAAS/EGNOS и возможностью DGPS коррекции
• выходные сообщения NMEA: GGA, GLL, VTG, RMC, GSA, GSV, DTM
• время обновления привязки местоположения - 1 сек
• горячий старт - не более 8 сек
• теплый старт - не более 40 сек
• холодный старт - не более 45 секунд
• рабочая температура - 25 - + 60С.



Стандартная комплектация картплоттера Seiwa STARFISH:


• кабель питания/данных (1,5 м)
• GPS-приемник GPL00 с 15-метровым кабелем
• комплект для установки плоттера (кронштейн, крепеж);
• защитная передняя крышка;
• шаблон для монтажа в панель;
• руководство пользователя;
• краткая инструкция.
• предохранитель 2 ампера + крепеж предохранителя

Дополнительная комплектация:
• кронштейн для крепления антенны GPL00;
• соединительная коробка для подключения внешних датчиков;
• картриджи с картами C-Map NT+, C-Map NT MAX
• пользовательские картриджи (C-Card).


Производитель: Trans Wold Service (Италия)
