VEGA VG-16

VEGA VG-16 - cудовой ГЛОНАСС/GPS приемоиндикатор для приема, обработки и отображения на своем дисплее навигационных данных от спутниковых систем ГЛОНАСС/GPS, разработанный специально для морских и речных судов всех типов. Устройство VG-16 может передавать данные другому навигационному оборудованию, благодаря использованию интерфейса NMEA 0183. В комплект поставки входит ГЛОНАСС/GPS или GPS антенна с 32-канальным приемником, который обеспечивает получение точных координат местонахождения судна.

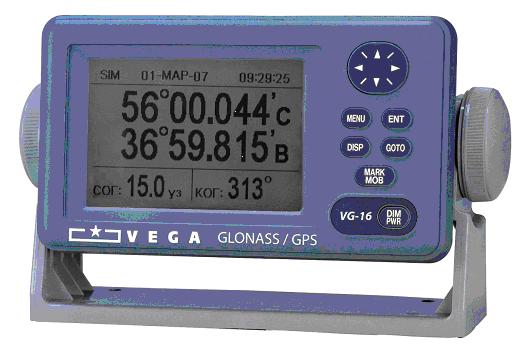

Судовой ГЛОНАСС/GPS приемоиндикатор VEGA VG-16 снабжен монохромным 4.5-дюймовым LCD дисплеем, обеспечивающим высокую контрастность изображения. Благодаря компактным размерам, модель VG-16 можно установить в любом удобном месте в рубке судна. На передней панели прибора для обеспечения безопасности пассажиров и экипажа имеется кнопка быстрого доступа к функции "MOB" (человек за бортом).

Приемоиндикатор VEGA VG-16 может быть исполнен в двух вариантах:

1.VEGA VG-16GP - приемоиндикатор навигационных данных от спутниковой системы GPS;
2.VEGA VG-16GN - приемоиндикатор навигационных данных от спутниковых систем ГЛОНАСС/GPS.

Особенности приемоиндикатора VEGA VG-16:

• Меню на русском и английском языке
• 32-х канальный приемник ГЛОНАСС/GPS.
• Возможность обработки дифференциальных поправок в протоколе RTCM SC 104
• Возможность выбора группировки спутников: ГЛОНАСС, GPS, ГЛОНАСС/GPS
• Встроенная функция SBAS
• Гибкая настройка режимов работы дисплея (5 режимов отображения).
• 4.5-дюймовый LCD экран, монохромный с высокой контрастностью изображения
• Возможность передачи данных о путевых точках и маршруте через ПК на другой приемник VEGA VG-16
• Кнопка «Человек за бортом»
• Сигнализация прибытия, XTE, якорной вахты, точек высокой/низкой скорости
• Объем памяти: 1000 точек трека судна, 999 путевых точек и меток, 50 маршрутов (до 30 путевых точек на каждый маршрут)
• Комментарий к путевой точке (до 16 знаков)
• 9 различных символов отображения путевой точки
• Встроенный демонстрационный режим

Описание плоттера VEGA VG-16:

• Плоттер - 14 масштабов карт: 0.2 - 320 морских миль
• Управление судном - графическое отображение данных о курсе судна, его местоположении и скорости
• Магистраль - 8 шкал дальности: 0.2 - 16 морских миль
• Спидометр с аналоговым или цифровым дисплеем
• Два настраиваемых пользователем режима

Технические характеристики VEGA VG-16:

Частота приема, МГц*: ГЛОНАСС: L1 (1597,5 – 1609,5); GPS/GALILEO/COMPASS/SBAS: L1 (1575,42)
Количество каналов слежения*: 32 параллельных
Количество отображаемых спутников: 32
Точность позиционирования (RMS, типовое значение) * : в плоскости: в автономном режиме 2.5 м
(в дифференциальном режиме 1 м); высоты 3 м; скорости 0.05 м/с; времени (1PPS) ±40 нс
Среднее время старта*: Горячий: 15с, Тёплый: 45с, Холодный: 60с
Дискретность обновления, с: 1
Ограничения по использованию*: Высота – 18 000м; Скорость – 500 м/с; Ускорение – 5g
Дисплей (основной блок): LCD, 95(ш) х 63(в) мм, 240 х 160 точек
Режимы дисплея: Плоттер, Управление судном, Магистраль, Навигационные данные, Пункт назначения, Пользовательский
Память: 2500 пройденных точек, 999 путевых точек с комментариями, 50 маршрутов по 30 путевых точек
Сигнализация: прибытие, слежение за положением на якоре, XTE (отклонение от трассы), время, скорость, расстояние
Шкала дисплея: Режим плоттера: 0,02/0,05/0,1/0,2/0,5/1/2/5/10/20/40/80/160/320 nm, Режим магистраль: 0,2/0,4/0,8/1/2/4/8/16 nm
Интерфейс: NMEA 0183
Системы координат: WGS-84, ПЗ-90 СК-42, СК-95
Дополнительный Порт: RS422
Электропитание: 12-30В постоянного тока: 240-120 мА
Диапазоны температуры внешней среды: Антенна: -25°...+70°C, Дисплей: -15°...+55°C
Влажность: 93% (при +40°C)
Влагозащищенность: Антенны: IPX6, Дисплея: IPX5

* - характеристики определены производителем ГЛОНАСС/GPS-модуля.

Технические характеристики могут быть изменены производителем без предварительного уведомления.

Комплектация VEGA VG-16:

• Приемоиндикатор (блок управления с дисплеем) VG-16GN/GP
• ГЛОНАСС/GPS или только GPS Антенна
• Антенный кабель, 15м
• Кабель питания, 5м
• Сертификат РМРС/РРР
• Инструкция по эксплуатации
