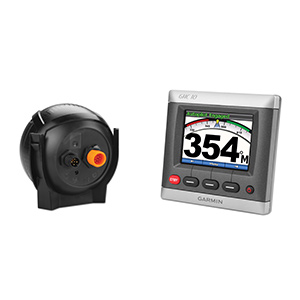

Garmin GHP 20

Garmin GHP 20 – система автопилота компании GARMIN в комплекте с дисплеем, использующая передовую технологию для применения на судах с некоторыми типами систем рулевого управления (Steer-by-Wire), включая Teleflex Marine Optimus 360 от SeaStar®. Теперь рулевому не нужно быть постоянно у штурвала – можно установить на борту судна систему автопилота GHP 20, которое будет держать заданный курс, несмотря на неблагоприятные погодные условия, силу и направление ветра, а также выполнять запрограммированные заранее процессы, например траление и поиск. Подключив устройство автопилота Garmin GHP 20 к совместимому сетевому картплоттеру GARMIN, использующему картографию BlueChart g2 Vision® , можно получить доступ к дополнительным полезным функциям, например, к функции Auto Guide (Автогид), которая автоматически прокладывает оптимальный маршрут для судна.

Запатентованная технология Shadow Drive™, применяемая в модели Garmin GHP 20, сохраняет полный контроль над судном, даже когда включен автопилот. Shadow Drive срабатывает автоматически при повороте штурвала, отключает автопилот и дает возможность ручного управления судном, а при удержании устойчивого курса - вновь включится, причем без участия пользователя. Использование автопилота GHP 20 на судах с системами Steer-by-Wire (рулевого управления) Teleflex Optimus обеспечивает непревзойденную эффективность. Совместное использование с революционным джойстиком Optimus 360, который контролирует передачу и «газ», позволяет управлять движением судна вперед, назад, в сторону, по диагонали или вращаться вокруг собственной оси.

Система автопилота Garmin GHP 20 может обеспечивать оптимальные рабочие характеристики двигателя при любых скоростях, если подключена система Optimus, передающая данные тахометра, на основе которых происходят динамические настройки. Можно использоваться до трех блоков (дисплеев) управления одной системой автопилотирования GHP 20. Один блок управления системой автопилота входит в комплект стандартной поставки.

Garmin GHP 20 использует сетевой кабель NMEA 2000® для передачи данных другим устройствам. Например, при подключении к картплоттеру производства компании GARMIN можно получить доступ к функциям MARPA и наложение картографии.

Особенности авторулевого Garmin GHP 20:

• Дисплей (блок) управления в комплекте
• Передовая технология автопилота
• Возможность использования функции Auto Guide (Автогид) при подключении к картплотерру с использованием картографии BlueChart g2 Vision®
• Использование протокола передачи данных NMEA 2000®
• Возможность использования до 3-х блоков управления с одной системой GHP 20
• Полный контроль над судном с технологией Shadow Drive™
• Возможность подключения к сетевым устройствам
• Интеграция с системами Teleflex Optimus

Технические характеристики системы автопилота Garmin GHP 20:

Блок курсового компьютера (CCU):

Размеры: диаметр 91.4 мм
Вес: 159 г
Диапазон температур: от -15°C до 55°C
Корпус: противоударный пластик

Водонепроницаемость: по стандарту IEC 529 IPX7
Длина кабеля CCU: 3 м
Входное питание NMEA 2000: 9-16 В
NMEA 2000 LEN: 3 (150 мА)

Блок (дисплей) управления Garmin GHC 10:

Размеры (ДхВхШ): 109 48 111 мм
Вес: 272 г
Тип дисплея: QVGA цветной ЖК-дисплей
Разрешение дисплея: 320 x 240 пикселей
Длина кабелей: NMEA 0183 - 1.8 м; ответвительный и силовой NMEA 2000 - 2 м
Диапазон температур: от -15°C до 70°C
Безопасное расстояние от компаса: 241 мм
Корпус: противоударный пластик

Водонепроницаемость: по стандарту IEC 529 IPX7
Вывод NMEA: NMEA 2000, NMEA 0183
Входное напряжение NMEA 2000: 9–16 В пост. тока
NMEA 2000 LEN: 6 (300 мА)

Устройство сигнализации (зуммер):

Размеры (длина х диаметр): 23 мм 25 мм
Вес: 68 г
Диапазон температур: от -15°C до 55°C
Длина кабеля: 3 м

Комплектация системы автопилота Garmin GHP 20:

• Блок (дисплей) управления автопилота Garmin GHC 10/ 20
• Блок курсового компьютера (CCU)
• Кабель CCU
• Зуммер
• 2 ответвительных кабеля NMEA 2000 (2 м)
• Кабель питания NMEA 2000
• Кабель NMEA 0183
• 3 коннектора-тройника NMEA 2000
• Концевые заглушки типов male и female
• Документация (руководство по установке, инструкция пользователя)
