Icom MXR-5000R

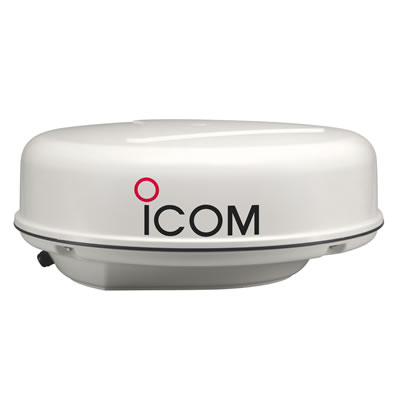

Icom MXR-5000R – морской радар, состоящий из 2-х футовой антенны закрытого типа и блока питания и обработки/передачи данных. Выходная мощность устройства - 4 кВт, а максимальная дальность обнаружения целей до 36 миль. Скорость вращения излучателя настраивается пользователем и может варьироваться (24, 36 или 48 оборотов в минуту). Купольная антенна выполнена в прочном водозащищенном (по стандарту IPX6) корпусе.

Морской радиолокатор Icom MXR-5000R обеспечивает четкое разграничение целей, чем помогает избегать столкновений и повышает безопасность судоходства. Радарные изображения могут быть наложены на картографические данные в том же масштабе, что помогает обнаружить опасные объекты.

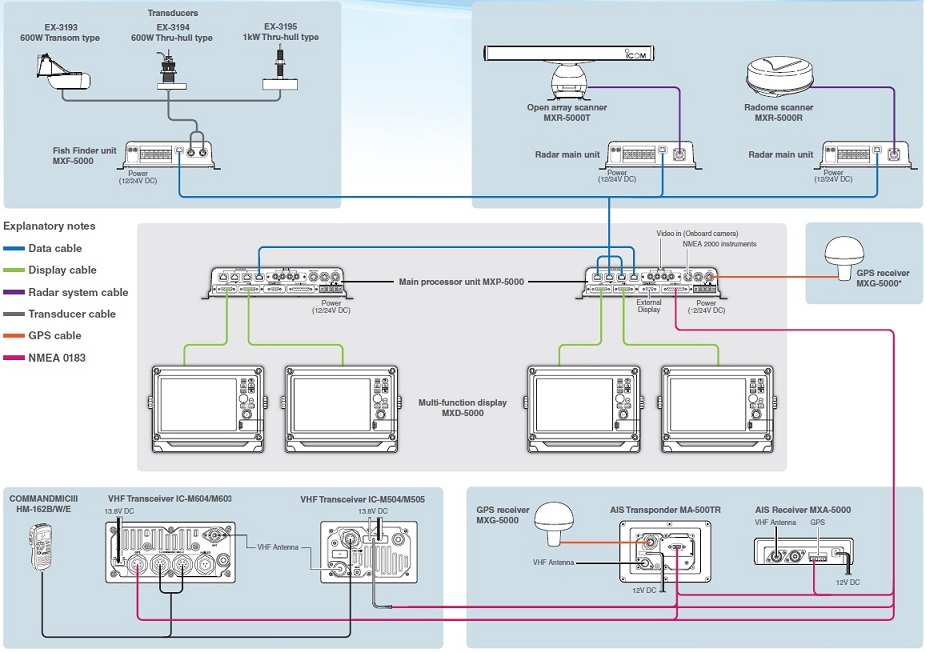

Радар Icom MXR-5000R используется в морской навигационной системе MARINE COMMANDER MXS-5000 для отображения радиолокационной обстановки на дисплее MXD-5000 . Точки и цели АИС, при подключении соответствующего оборудования к системе, могут быть наложены на экране отображения радара. Упрощенная функция ATA позволяет автоматически отслеживать до 10 целей. Цели ATA  могут быть наложены на экране отображения картографии.

Особенности морского радара Icom MXR-5000R:

• Антенна закрытого типа (купольная)
• Водозащищенный корпус антенны
• Четкое разделение целей
• Функция наложения радиолокационных данных на картографию
• Функция отображения целей АИС
• Упрощенная функция ATA
• Интеграция в навигационную систему MARINE COMMANDER

Технические характеристики морского радара Icom MXR-5000R:

Сканнер

Тип: закрытая 2-х футовая (60см)
Выходная мощность: 4 кВт
Дальность обнаружения цели: 36 миль
Скорость вращения: 24/36/48 об/мин
Ширина луча: 4°(горизонтальный); 22° (вертикальный)
Поляризация: горизонтальная
Частота: 9410MHz±30 МГц
Длительность/частота импульса: 80 нс/2880 Гц, 80 нс/2160 Гц, 250 нс/2160 Гц, 350 нс/2160 Гц, 900 нс/720 Гц

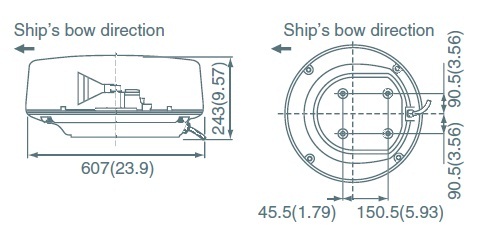

Размеры: 607 (диаметр)243 (высота) мм
Вес: 8 кг
Диапазон рабочих температур: от 25°C до +70°C
Относительная влажность: менее 95% при 40°C
Водонепроницаемость: по стандарту IPX6

Основной блок:

Напряжение питания: 10,8 – 31,2 В пост.тока
Потребляемый ток (при 12В): менее 5.0A

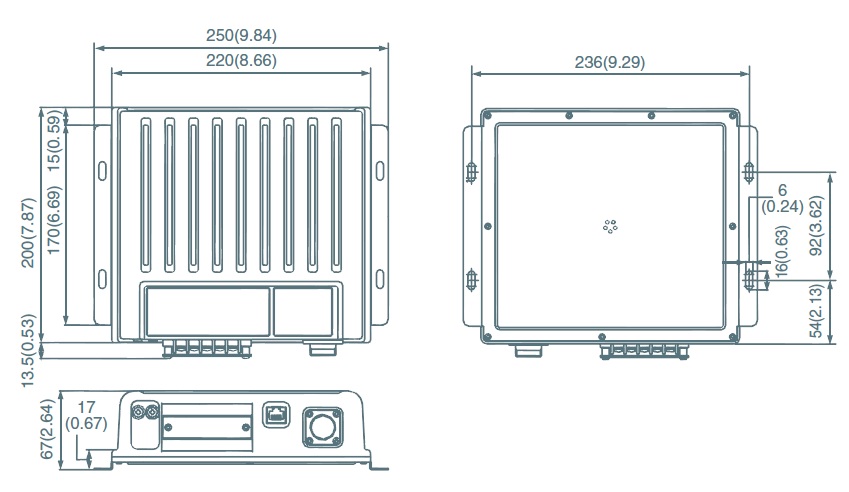

Размеры: 25067200 мм
Вес: 2,1 кг
Диапазон рабочих температур: 25°C to +70°C
Водонепроницаемость: по стандарту IPX4

Комплектация морского радара Icom MXR-5000R:

• Основной блок обработки данных Icom MXR-5000R
• Сканнер радара (антенна) EX-2714
• Системный кабель OPC-1188A, 15м
• Антенный кабель OPC-1077A, 20м или OPC-1078A, 30м
• Кабель питания основного блока
• Комплект монтажных частей
• Инструкция

Опционально:

• Соединительный кабель OPC-1895
