JRC JMA-1032

JRC JMA-1032 – морская радиолокационная станция (РЛС) с дисплеем размером по диагонали 7 дюймов и 1,5 футовой антенной, мощностью 4 кВт. При создании радара JMA-1032 использовалась технология System-on-chip, разработанная инженерами JRC, что позволило получить РЛС в компактном исполнении с достаточной мощностью и энергоэффективностью. Компактная антенна радара JRC JMA-1032, при своих малых габаритах, обеспечивает высокую четкость отображения целей и ориентацию как в ночное время суток, так и в условиях плохой видимости. Монитор РЛС JMA-1032 имеет сенсорное управление, что обеспечивает легкость управления с простым меню пользователя в виде значков специальных функций.

Встроенные функции АИС и МАРПА позволяют выводить на экран JRC JMA-1032 до 50 и 10 целей соответственно, при подключении приемника AIS и спутникового компаса. Функция «человек за бортом» (при подключении GPS-приемника) позволяет определить координаты для быстрого поиска и спасения человека. Отображение целей на экране JMA-1032 настраивается на 4 уровня в зависимости от размеров объекта. Функция «охранная зона» - возможность создания определенной зоны, при входе и выходе из которой любых судов, будет звуковое и визуальное оповещение.

Судовая радиолокационная станция JRC JMA-1032 имеет одобрение Российского морского регистра судоходства (РМРС) и Российского речного регистра (РРР) для установки на суда водоизмещением до 300 рег.тонн. Блок управления (дисплей) устройства легко установить в консоль (приборную панель) или на скобе, которая входит в комплект поставки. Морской радар JMA-1032 прост в эксплуатации и благодаря своим компактным размерам может использоваться практически на любом судне.

Особенности радиолокационной станции JRC JMA-1032:

• 7- ми дюймовый цветной сенсорный VGA дисплей
• Технология System-on-Chip
• Простое и понятное управление
• Встроенные функции AIS, MARPA и «охранная зона»
• 1,5 футовый высокопроизводительный сканер закрытого типа
• Функция «Человек за бортом»
• 3 входных канала NMEA
• Имеет одобрение Морского и Речного Регистра Судоходства

Технические характеристики РЛС JRC JMA-1032:

Тип дисплея: растровый PPI
Размер антенны (диаметр):­ 1,5 ft (450мм)
Выходная мощность: 4 кВт
Частота: 9410 +/- 30 мГц
Диаграмма направленности: Горизонтальная 5,2°, Вертикальная 25°
Скорость вращения: 16, 20, 24, 27, 30, 36, 42, 48 об/мин
Длительность импульса (мкс/ Гц): 0,08/4000, 0,08/2500, 0,13/1700, 0,25/1700, 0,5/1200, 0,8/750
Шкалы дальности: 0,0625, 0,125, 0,25, 0,5, 0,75, 1,5, 3, 6, 12, 24 миль
Дополнительные шкалы: 1, 2, 4, 8, 16 миль
Дисплей:  7 дюймов цветной сенсорный VGA (WVGA) разрешением 800x480 пикселей
Управление: сенсорное, кнопочное, универсальный кнопочный вращающийся переключатель
Режимы отображения: RM: Head/North/Course-Up, TM: North/Course-Up
Режимы автосопровождения: 15 сек - 15 мин, 30 сек - 30 мин, 1 мин - 1 час, 30 мин - 24 часа, бесконечно
Смещение центра: до 4 предопределенных точек от центра по умолчанию
Тревоги:  8 х сканер, 6 х дисплей, 16 х данные
Автосопровождение: отслеживание 10 целей одновременно, автозахват в радиусе до 20 миль
АИС:  выводятся до 50 целей AIS (сохраняется в памяти до 500 статических данных АИС)
Входные данные: GGA, RMC, RMA, GNS, GLL, VTG, DPT, DBT, MTW, VDM, VDO, ALR, MWV, VWT, VWR, RMB, BWC,
BWR (навигация), THS, HDT, HDG, HDM (курс), VBW, VHW (скорость)
Выходные данные: RSD, OSD, TTM, TLL, TTD, GGA, RMC, GNS, GLL, RMC, VTG, THS, HDT
Выходы: Внешний зуммер, внешний монитор (опция, необходим модуль доп. монитора NQA-2447)
USB: копирование/запись настроек, обновление ПО
Языки: Русский, Английский, Испанский, Турецкий, Японский, Китайский, Корейский,
Индонезийский, Тайландский, Вьетнамский
Питание: 12-24В постоянного тока -10% +30% , максимум 50Вт
Рабочая температура: -25 ~ 55°C (сканер), -15 ~ 55°C (дисплей)
Относительная влажность: от 0% до 93% не конденсируется
Влагозащита/пылезащита: IP26 (сканер), IP55 (дисплей)
Вес: 5 кг (сканер), 1,7 кг (дисплей)

Комплектация морского радара JRC JMA-1032:

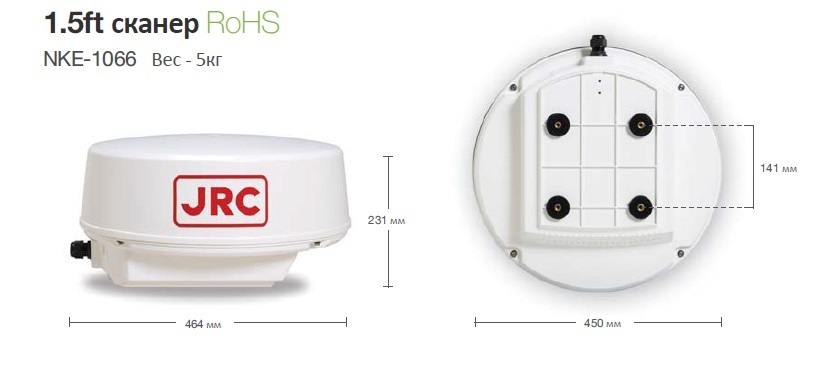

• Сканер (антенна радара) NKE-1066 (1,5 ft )

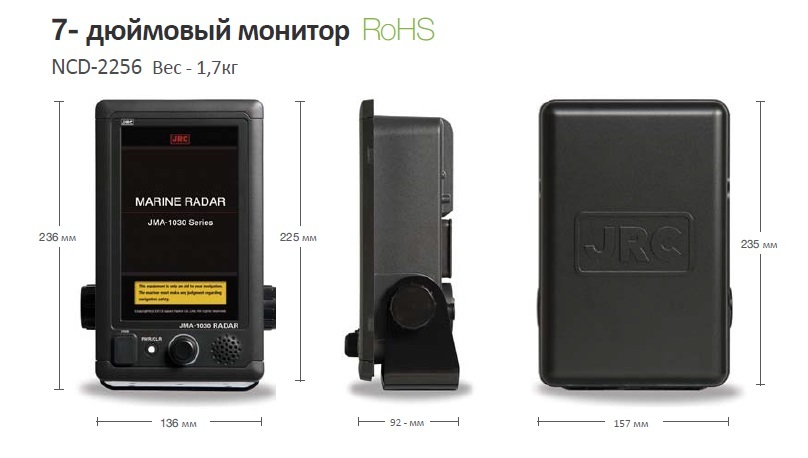

• Дисплей NCD-2256 с защитной крышкой
• Антенный кабель CFQ9924-10 (10 м)
• Кабель питания (2 м)
• Запчасти и принадлежности
• Инструкция по эксплуатации

Опционально:

• Антенный кабель CFQ9924-15 (15м)
• Антенный кабель CFQ9924-20 (20м)
• Кабель 7ZCRD1689 данных NMEA (1м)
• Блок питания NBD-865
• Модуль NQA-2447 для доп. монитора
