Raymarine Ray70



Голосов: 2
Оценить

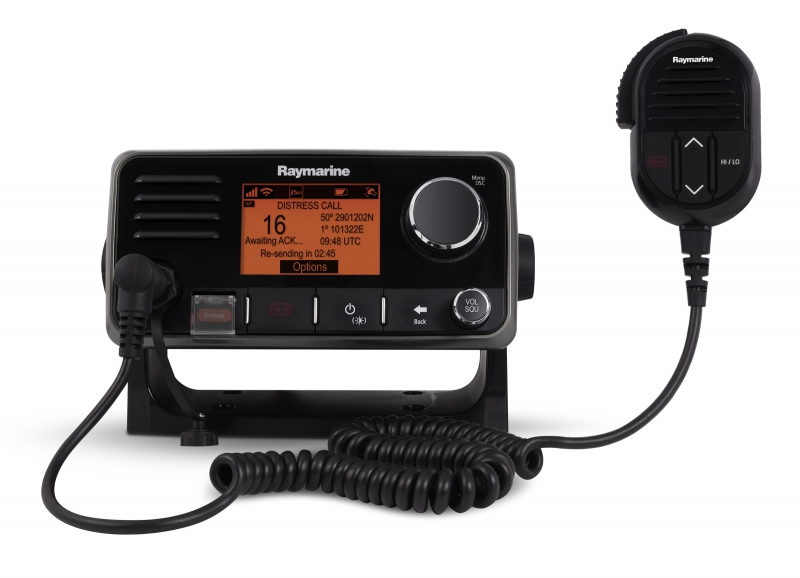

Raymarine Ray70

Raymarine Ray70 - стационарная УКВ-радиостанция морского диапазона с функцией цифрового избирательного вызова (ЦИВ, D-DSC), встроенными АИС- и GPS- приемниками, возможностью подключения 2-го полнофункционального поста и интеркома. Модель Ray70 компании RAYMARINE оснащена большим дисплеем, который легко читаем как в дневное время суток, так и в ночное, и микрофоном с шумоподавление в сочетании с высококачественным динамиком.

Морская радиостанция Raymarine Ray70 имеет стандартные сетевые интерфейсы NMEA2000 и NMEA0183 (протоколы передачи данных), которые позволяют подключиться к судовой навигационной сети, а так же к МФД RAYMARINE LightHouse, что способствует полнофункциональному использованию функции ЦИВ. Для связи с палубой сможно воспользоваться выходом на 25 Ваттный громкоговоритель с обратной связью, что даст возможность простой связи с членами экипажа, находящимися на палубе, при швартовке или с окружающими судами. Если подключить туманный горн, то находясь в неблагоприятных погодных условиях можно использовать Ray70 для подачи туманных сигналов в соответствии с правилами судовождения.

Бортовая радиостанция Raymarine Ray70 обладает широким набором стандартных функций: погодные предупреждения NOAA, сканирование каналов, селективное сканирование, отслеживание двух или трех каналов и многое другое. Модель судовой радиостанции Ray70 можно установить на кронштейне, входящим в комплект поставки, либо вмонтировать в приборную панель заподлицо.

Радиостанция Raymarine Ray70 обладает простым управлением благодаря интуитивно-понятному меню, что позволяет использовать её даже не опытному пользователю. Встроенный 72-х канальный приемник ГЛОНАСС/GPS модели Ray70 способен передать точные координаты местонахождения судна при подаче сигнала бедствия.

Особенности радиостанции Raymarine Ray70:

  • Компактные размеры.
  • Выходная мощность 25Вт на громкоговоритель с обратной связью и автоматическими туманными сигналами.
  • Функция ЦИВ.
  • Встроенный АИС-приемник.
  • Встроенный 72-х канальный GPS-приемник.
  • Возможность подключения второго полнофункционального поста.
  • Возможность подключения интеркома.
  • Простота в управлении за счет большого дисплея и кнопок.
  • Современный дизайн, сочетающийся с новыми моделями МФД RAYMARINE.
  • Передача данных по протоколам NMEA2000 и NMEA0183 для простой интеграции с навигационным оборудованием.
  • Съемная тангента с возможностью перестановки.
  • Съемная серебристая лицевая панель с возможностью замены на опциональную черную.

Технические характеристики радиостанции Raymarine Ray70:

Физические

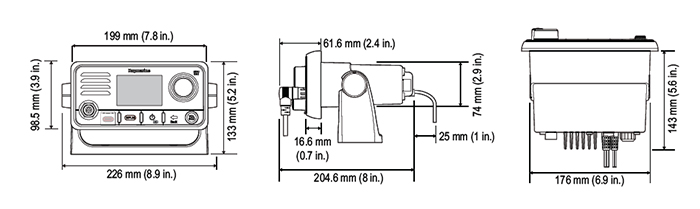

Размеры основного блока (ВxШxГ), мм: 98.5 (с накладкой)х199 (с накладкой)х204.6(без кабелей)
Вес основного блока: 2 кг

Условия эксплуатации

Водозащита: IPX6, IPX7, EN60945
Диапазон рабочих температур: от -20°C до 60°C
Диапазон температур хранения: от -25°C до 70°C
Влажность: до 95%

Сетевая интеграция / питание

Сеть: NMEA 0183 (версия 4.01); NMEA2000 (версия 3.0)
Номинал: 12В. Защита от переполюсовки и повышенного напряжения
Диапазон: от 9В до 16В
Потребление: менее 6A при передаче на MAX мощности (13.6В), ожидание: 600 мА, прием: 2А

Характеристики передатчика

Каналы: все международные каналы
Диапазон частот: 156.025 МГц — 157.400 МГц; 160.650 МГц — 161.950 МГц
Стабильность частоты: + / - 1.5 ppm
Разнос каналов: 12.5 кГц
Выходная мощность: максимум - 25 Вт, минимум - 1 Вт
Побочное излучение: лучше -36 dBm при 25Вт (менее 0.25 µW)
Максимальное отклонение: +/- 5кГц
Сопротивление антенны:50 Ом

Характеристики приемника

Тип приемника: супергетеродинный
Каналы: все международные каналы
Диапазон частот:156.025 МГц — 157.400 МГц; 160.650 МГц — 161.950 МГц
Чувствительность: лучше 1 мкВ EMF @ 20дБ SINAD
Чувствительность шумоподавителя: < -2 dBµ EMF
Шум: лучше -40 dB
Искажения звука: < 10%
Чувствительность приемника: Distance -119 дБм (0.25uV)@12 дБ SINAD Typical; Local -110 дБм (0.7uV)@12 дБ SINAD Typical
Избирательность по соседнему каналу: > 70 дБ
Подавление ложных сигналов: > 70 дБ
Подавление интермодуляционных искажений: > 70 дБ

Громкоговоритель

Базовая станция: 2,5 Вт (8 Ом)
Тангента: 1 Вт (16 Ом)
Внешний динамик: 5 Вт (4 Ом) / 2,5 Вт (8 Ом)

ГЛОНАСС/GPS

Количество каналов: 72
Холодный старт: менее 2 минут
Чувствительность приемника: -167 дБм (Захват) / -148 дБм (Поиск)
Системы СНС: GPS, ГЛОНАСС,*Beigdou
Системы SBAS: WAAS, EGNOS, MSAS
Рабочие частоты: GPS L1 C/A, ГЛОНАСС L10F, Beidou B1
Поиск сигнала: Автоматически
Обновление альманаха: Автоматически
Системы координат: WGS-84 (другие доступны через МФД Raymarine)
Частота обновления: 10 Гц
Антенна: Встроенная
Точность определения: без SBAS: менее 15 метров 95% времени, с SBAS: менее 5 метров 95% времени

АИС (AIS)

Класс: АИС-приемник

Комплектация радиостанции Raymarine Ray70:

  • Радиостанция Raymarine Ray70 с тангентой
  • Солнцезащитная крышка лицевой поверхности
  • Прокладка для монтажа на панель
  • Монтажный кронштейн (скоба) с крепежом и фиксирующими ручками
  • Комплект крепежа и инструментов для установки заподлицо
  • Документация
По вопросам наличия, цены, приобретения УКВ-радиостанции морского диапазона Raymarine Ray70 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33

Модель снята с производства.
