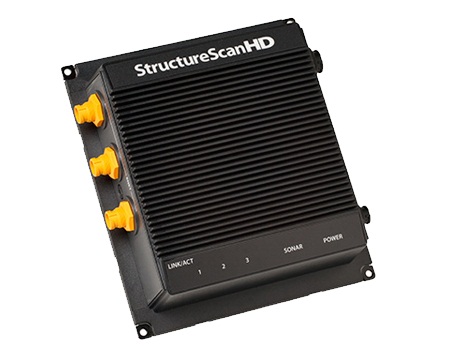

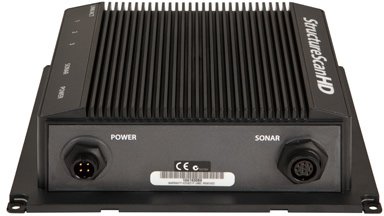

Simrad StructureScan HD

Simrad StructureScan HD - высокопроизводительный модуль эхолокации типа «черный ящик» (Black Box). Модель StructureScan HD компании SIMRAD представляет детализированное панорамное изображения подводного пространства, структуру и рельеф дна. С помощью устройства можно с легкостью находить рыбу, места для якорной стоянки судна или исследовать подводные объекты.

Гидролокатор Simrad StructureScan HD соединяет в себе функции бокового сканирования (SideScan Imaging) и новую технологию сканирования толщи воды под судном (DownScan Imaging). Функция SideScan модели StructureScan HD позволяет демонстрировать полноэкранное отображение с правой и левой сторон судна с высокой детализацией на расстоянии до 183 метров, показывая структуру и рыбу. Функция DownScan позволяет пользователю увидеть детали непосредственно под днищем судна, обеспечивая полноценную картинку подводного пространства на глубине до 92 метров.

Благодаря своим функциональным особенностям, эхолот Simrad StructureScan HD показывает на экране рыбу, рельеф дна, затонувшие объекты с высоким разрешении и с небывалой четкостью. Компактные размеры и конфигурация позволяют установить устройство в любом, даже скрытом от глаз, месте на судне. Модуль эхолота StructureScan HD можно подключить к 3 дисплеям или сетевым датчикам, а также выводить его данные сразу на несколько постов управления. Корпус этой модели эхолота полностью водонепроницаем.

Особенности модуля эхолокации Simrad StructureScan HD:

• Модуль эхолота типа «черный ящик»
• Обеспечивает полный и реалистичный обзор подводного пространства
• Встроенная технология DownScan Imaging
• Встроенная технология SideScan Imaging
• Функция TrackBack
• Современные навигационные функции
• Возможность настройки цвета
• Возможность подключение к сети Ethernet (3 порта)

Технические характеристики эхолота Simrad StructureScan HD:

Потребляемая мощность: максимальный: 75A, типичный: 60A, пусковой: 4,7A
Напряжение питания бортовой сети: 12В (мин-макс: 10В - 17В) пост.тока
Интерфейс: Ethernet
Оптимальная скорость сканирования: 3-15 км/ч
Максимальная дальность сканирования: 183м (SideScan Imaging) /92м (Downscan Imaging)
Рабочие частоты: 455кГц и 800кГц
Выходная мощность эхолота (макс. WRMS): 500Вт, от пика до пика: 4000Вт
Габариты (ДхШхВ), мм: 210х191х58
Вес: 0.82 кг

Комплектация модуля эхолота Simrad StructureScan HD:

• Основной блок StructureScan HD;
• кабель питания;
• кабель для передачи данных;
• транцевый датчик (трансдьюсер) SKIMMER XDCR с крепежом и кабелем, 6 м;
• инструкция.
