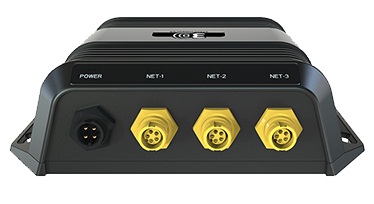

Simrad StructureScan 3D

Simrad StructureScan 3D – высокопроизводительный модуль эхолот конфигурации «черный ящик» (Black box) с технологиями сканирования SideScan Imaging и DownScan Imaging. Устройство StructureScan 3D компании SIMRAD позволяет получать детализированные 3-хмерные изображения рыбы, подводных структур и дна с обзором в 180 градусов от одного борта судна до другого. Прибор совместим с картплоттерами/эхолотами Simrad серий NSS и NSO evo2, для чего имеются 3 порта Ethernet и используется трансдьюсер SideScan 3D Skimmer.

Simrad StructureScan 3D в сочетании с 3D-трансдьюсером, при движении судна на небольших скоростях, сканирует подводное пространство и демонстрирует на экране картинку со 180-градусным обзором, отображая особенности дна и структур, в которых может находиться рыба. Пользователю четко видно на дисплее перепады глубин, топляк, водоросли, затонувшие и другие объекты. Встроенная в модель StructureScan 3D функция ScanTrack позволяет просматривать 3-хмерные изображения под любым углом, для чего используются сенсорные команды на дисплее и предустановленные позиции просмотра. Функция Leading Edge обеспечивает четкое графическое изображение контура дна и включает в себя шкалу глубины, которая при увеличении изображения показывает более подробные детали, благодаря чему пользователь более четко имеет представление о целях на глубине. Функция SelectScan модели автоматически окрашивает места скопления рыбы и фиксирует объекты в цвете, который контрастирует с выбранной цветовой палитрой, что делает определение цели быстрее и проще, чем когда-либо прежде. Функция Vertical Enhancement позволяет следить за самыми незначительными перепадами глубин, а функция Waypoint Overlay - сохраняет рыбные места, структуру и другие объекты в виде путевых точек.

Модуль эхолота Simrad StructureScan 3D можно подключить к 3 дисплеям или сетевым датчикам, а также выводить его данные сразу на несколько постов управления. Корпус модели StructureScan 3D полностью водонепроницаем. Компактные размеры и конфигурация позволяют установить устройство в любом, даже скрытом от глаз, месте на судне.

Особенности модуля эхолокации Simrad StructureScan 3D:

• Боковое сканирование объектов с максимальной детализацией на глубине до 183 метров в HD-качестве
• Встроенная технология сканирования Leading Edge
• Технология SelectScan
• Функции Vertical Enhancement , Waypoint Overlay и ScanTrack
• Автоматическая настройка 3D-изображений
• 3 (три) порта подключения к сети Ethernet
• Улучшенный, высокопроизводительный трансдьюсер SideScan Skimmer

Технические характеристики эхолота Simrad StructureScan 3D:

Потребляемая мощность: максимум: 75A, типичный: 60A, пуск: 4.7A pk
Напряжение питания бортовой сети: 12В (мин-макс: 10 - 17В) пост.тока
Сетевое подключение: Ethernet (3 порта)
Длина кабеля для трансдьюсера: 6м
Мощность излучения: максимум 500 Вт RMS
Рабочая частота: 455 кГц
Длина: 210 мм
Вес: 1 кг
SideScan Imaging (Боковое сканирование)
Максимальный диапазон: 183 м
Скорость отслеживания дна: 56 км/час
Маркировка:24 км/час
Optimum imaging: 3-13 км/час
DownScan Imaging (Нижнее сканирование)
Максимальная глубина: 92 м
Скорость отслеживания дна: 56 км/час
Маркировка: 3-13 км/час
Optimum imaging: 3-13 км/час

Комплектация модуля эхолота Simrad StructureScan 3D:

• Основной блок StructureScan 3D;
• кабель питания;
• кабель для передачи данных;
• транцевый датчик (трансдьюсер) SideScan 3D Skimmer с крепежом и кабелем, 6м
