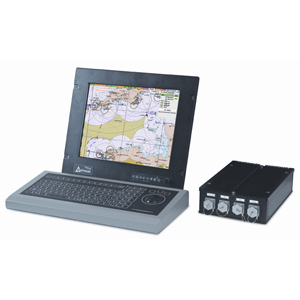

NAVCOM Voyager SB-15 класс «B»

NAVCOM Voyager SB-15 класс «B» – ЭКС (ECS): электронно-картографическая система, удовлетворяющая требованиям стандарта IEC-62376(2010), предназначенная для использования на судах каботажного и внутреннего плавания. Этот стандарт для ЭКС классов «А» и «B» допускает их использование в качестве основного навигационного средства, т.е. без ведения предварительной и исполнительной прокладки на бумажной карте. ЭКС Voyager SB-15 класс «B» работает как с официальными электронными картами (ENC), производимыми гидрографическими службами, так и с крупнейшей в мире коммерческой базой электронных карт С-МАР.

Стандарт рассматривает 3 типа ЭКС (классы «А», «B» и «C») и определяет требования к ним. Минимальный размер изображения определен как 250х250 мм для класса «А», 150х150 мм для класса «B» и 101х101 мм для класса «С», а также сокращены функциональные требования, по сравнению с ЭКНИС. При реализации ЭКС NAVCOM, производитель не стал сокращать их функциональные возможности. В ЭКС (ECS) NAVCOM Voyager SB-15 класс «B» используется Программное Обеспечение (ПО) соответствующее стандарту ЭКНИС (IEC 61174), что на много, в функциональном плане, превосходит требования стандарта для ЭКС (IEC-62376). Также, для ЭКС класса «B» в моделе Voyager SB-15 увеличен размер картографического изображения до 180х180 мм.

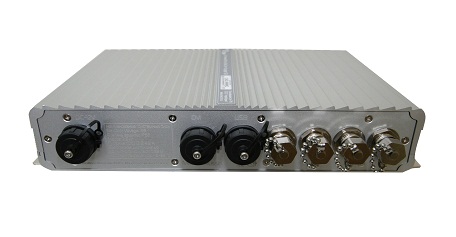

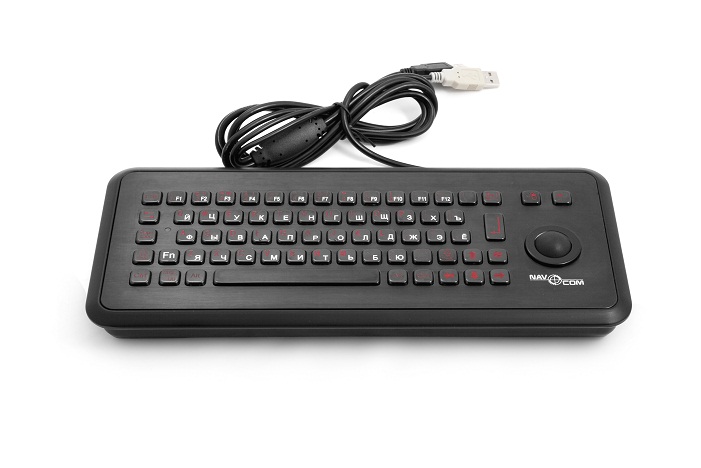

Конструктивно ЭКС NAVCOM Voyager SB-15 класс «B» состоит из: морского дисплея MD-15, системного блока, клавиатуры с трекболом и БП. Степень защиты системы IP44, дисплей по лицевой панели IP56. Предлагается две версии Voyager для установки на судах различных типов и классов – это моноблок с клавиатурой (степень защиты IP44) и блоком питания. Моноблок имеет сверхяркий дисплей с защитой от повреждений, диагональ 19”, степень защиты по лицевой панели IP56, ручной димер. Вторая версия Voyager SB – это сверхяркий дисплей 17”, 19”, 23”, степень защиты по лицевой панели IP56, ручной димер, системный блок, степень защиты IP56, с клавиатурой (степень защиты IP56) и блоком питания. Этот комплект также может поставляться в стойке с современным дизайном для установки на мостике. Комплекс NavCom Voyager имеет Сертификаты Одобрения Типового изделия от РРР, РМРС и Министерства Транспорта Российской Федерации.

NAVCOM Voyager SB-15 класс «B» - Электронная Картографическая Навигационная Информационная Система (ЭКНИС) нового поколения, предназначенная для оснащения морских судов, совершающих международные рейсы, судов внутреннего и смешанного плавания. Системы Voyager удовлетворяет всем требованиям Резолюции IMO MSC 232(82), и спроектирована с учетом современных отечественных и международных исследований в области обеспечения безопасности судоходства, в том числе - влияния человеческого фактора. В отличие от большинства других моделей, в стандартную комплектацию Voyager SB-15 класс «B» входит модуль сопряжения с радиолокатором и функция наложения на карту радиолокационного изображения, рекомендованная циркуляром IMO SN255, модуль отображения информации AIS и ARPA, эхолота, судовой метеостанции, прогноза погоды в любом районе мира.

Своевременная корректура навигационных карт – не только требование государственной инспекции порта, но и обязательное условие безопасности судоходства. Корректура карт в моделе Voyager SB-15 класс «B» Voyager полностью автоматизирована. При подключении ЭКНИС к коммуникационному терминалу судовой станции Инмарсат, или даже к мобильному телефону, судоводителю достаточно нажать одну кнопку для получения всей корректуры в течении нескольких минут. Если непосредственное подключение к каналу связи отсутствует, запрос на корректуру имеющейся базы данных может быть сохранен на флеш-карте и отправлен как e-mail с любого компьютера, подключенного к Интернет. Ответ придет автоматически в течении нескольких минут, для дальнейшей корректуры карт требуется вставить флеш-карту в ЭКНИС и активировать функцию загрузки корректуры. Вся корректура входит в стоимость подписки на картографические сервисы Jeppesen Marine.

Специально для судоводителей речных судов при плавании по реке дополнительно к привычному отображению текущих географических координат судна выводится положение судна в километрах по основному судовому ходу и название реки. При плавании в узкостях на сильном течении будет полезна функция отображения полосы, занимаемой судном, движущимся с дрейфом. Система NAVCOM Voyager SB-15 класс «B» Voyager разработана для различных комплектаций ходового мостика с установкой от одного до 5 постов управления с автоматической синхронизацией баз данных между ними. Вся принимаемая навигационная информация от подключенных датчиков может транслироваться внешним потребителям, что позволяет устанавливать дополнительные мониторы в каюте капитана, или например, в пассажирских салонах.

Функциональные особенности системы NAVCOM Voyager SB-15 класс «B»:

• временное масштабирование графика погоды;
• отображение радиолокационной информации от одного из двух радарных процессоров с возможностью оперативного переключения;
• режим «многооконного» вывода информации по АИС целям;
• режим расчета точки встречи с АИС целью по маршруту;
• диагностическая утилита (кнопки в интерфейсе);
• возможность сортировки списков АИС целей по различным критериям;
• отображение радиолокационной информации в многоуровневом (8-битном) режиме от обычного радарного процессора, что значительно улучшает восприятие ледовой обстановки.

Tехнические характеристики NAVCOM Voyager SB-15 класс «B»:

Kомплектация NAVCOM Voyager SB-15 класс «B»:
