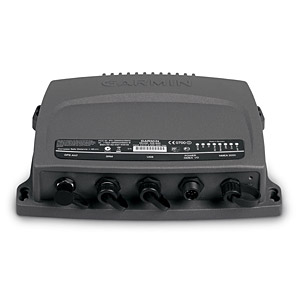

Garmin AIS 600

Garmin AIS 600 – приемопередатчик автоматической идентификационной системы (АИС) конфигурации «черный ящик» (Black Box). Устройство информирует о ситуации вокруг судна и передает другим судам свои координаты во время прохождения оживленных водных путей и мест скопления судов, таких как порт.

Модель Garmin AIS 600 принимает одновременно сигналы АИС класса A и B других судов, чтобы не упустить никакой важной информации. Устройство оснащено встроенным активным сплиттером с технологией ClearTrack, который устраняет необходимость в двух отдельных УКВ-антеннах (одна для радиостанции, а вторая для АИС), что упрощает процедуру установки и дает больше свободного пространства, поскольку не требуется вторая антенна и прокладка дополнительного кабеля. Кроме того, встроенный активный сплиттер гарантирует, что все данные УКВ и АИС передаются и принимаются с минимальными потерями сигнала или помехами. Технология ClearTrack обеспечивает непрерывность приема данных автоматической идентификационной системы даже во время работы УКВ-радиостанции.

Приемопередатчик Garmin AIS 600 совместим с протоколами передачи данных NMEA 0183 и NMEA 2000, что обеспечивает простое подключение к бортовой морской сети и просмотру местоположения целей АИС на экране картплоттера. Модель предоставляет подробную информацию, включая координаты, идентификацию, курс и скорость судов, оборудованных передатчиком АИС и находящихся в пределах диапазона, определенного дальностью передачи сигнала, а также одновременно передает информацию о судне, на котором установлен, другим судам. Устройство может использовать режим Silent Running (дословно – «тихая работа») при котором не передается местоположение судна.

При подключении Garmin AIS 600 к картплоттеру и УКВ-радиостанции по сети NMEA 2000, цифровой избирательный вызов (DSC) может быть направлен непосредственно любой цели AIS путем выбора функции “call with radio” (вызов по радио) на плоттере. При активизации цели АИС будет нарисована линия  направления движения от её местоположения, а также графически показан курс и скорость поворота.

Функциональные особенности приемопередатчика Garmin AIS 600:

• Помощь в навигации и защите от столкновений
• Стандартный набор элементов для подключения к сети NMEA 2000 в комплекте поставки для простой установки
• Встроенный активный сплиттер для использования одной УКВ-антенны одновременно для АИС и радиостанции VHF, за счет чего больше свободного пространства и упрощается процесс установки
• Встроенный активный сплиттер обеспечивает прием и передачу сигналов VHF и AIS с минимальными потерями и помехами
• Технология ClearTrack обеспечивает отсутствие помех при приеме местоположения целей AIS даже во время использования радиостанции VHF
• Информации о целях АИС выводиться прямо на дисплей картплоттера (наложение целей AIS, сохранение номера MMSI, принадлежность судна и т.д.)
• Посыл вызова с номером MMSI на любую цель АИС прямо с картплоттера, используя функцию передачи вызова в радиостанции
• Сигнализации CPA (Closest Point of Approach – точка ближайшего сближения) совместно с входом радара для избежания столкновений
• Встроенный GPS-приемник с разъемом для подключения внешней GPS-антенны
• Двухканальный приемник АИС
• Прием данных АИС класса А и B
• Передача (2 Вт) данных AIS класса B
• Отдельный HW вход для «режима тишины» и режим AIS Mayday (выходная скорость NMEA 0183 настраивается – возможна работа с оборудованием сторонних производителей)
• Предусмотрено 8 сигнальных светодиодов: предупреждение, OK, ошибка, SRM, только прием, прием, передача, VHFTX
• 1 выход NMEA 0183 и 1 вход NMEA 0183
• Встроенный USB-порт для программирования информации MMSI и статических данных АИС с помощью прилагающегося компьютерного ПО

Технические характеристики Garmin AIS 600:

Размеры (Д x В x Ш): 24.9 x 18.0 x 6.4 см
Вес: 1.9 кг
Антенна: S0-239 (50 Ω)
Максимальный коэффициент усиления антенны: 9 дБ
Макс. сопротивление: 50 Ω
Потребляемая мощность NMEA 2000: LEN = 2
Водонепроницаемость: по стандарту IPX7
Ввод/вывод NMEA: 2000
Диапазон рабочих температур: от -20°C до 60°C
Частоты: 156,7625-156,7875 МГц, 156,8125-156,8375 МГц, 161,9625-161,9875 МГц, 162,0125-162,0375 МГц
Мощность излучения: 1 Вт (Min); 12,5 Вт (Max)
Ток потребления: 2 A макс
Диапазон рабочего напряжения: 9.6-31.2 В постоянного тока

Комплектация Garmin AIS 600:

• Основной блок AIS 600
• GPS-антенна GA 30 с монтажной штангой и подставкой для установки на поверхности
• Кабель питания
• Кабель для сообщений о безопасности (SRM)
• Кабель NMEA 2000 (2 м)
• VHF (УКВ) соединительный кабель (1,2 м)
• Набор монтажных элементов
• T-коннектор NMEA 2000
• USB-кабель
• PC / CD с программным обеспечением
• Документация (инструкция пользователя и по установке)
