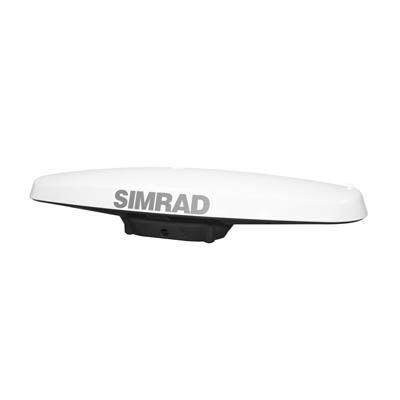

SIMRAD HS80
SIMRAD HS80 - спутниковый компас. Модель HS80 компании SIMRAD предназначена для обеспечения надежного указания курса, ROT и информации о местоположении для систем автопилотов, навигационных систем серий MX5XX и систем транспондеров AIS.
Спутниковый компас SIMRAD HS80 одобрен на основе новейших правил IMO, включая RAIM (автономный контроль целостности приемника). Устройство HS80 обеспечивает точность курса более 0,5 ° и обеспечивает точность позиционирования DGPS с корректирующими поправками системы SBAS. Скорость вывода заголовка (HDT) обычно настраивается на выход 10 Гц. Доступен вывод позиции от 2, 5 и 10 Гц с дополнительной лицензией на несколько герц в CDU Simrad-MX.
GPS компас SIMRAD HS80 имеет две лицензии DNV, что является большим преимуществом для поклонников оборудования SIMRAD. Отдельная антенна, совместимая с оборудованием IMO, не требуется, поскольку компас HS80 соответствует как в качестве навигационного оборудования, определяющего местоположение, так и в качестве отдельного прибора, указывающего курс.
В устройстве SIMRAD HS80 есть три дополнительных датчика (гироскоп и два датчика наклона), которые интегрированы в основную печатную плату блока. Датчик HS80 действует для уменьшения объема поиска в режиме реального времени (RTK) при вычислении данных спутников GPS. Это помогает улучшить начальное время запуска и время повторной регистрации.
SIMRAD HS80 поставляется с выходом NMEA 2000 в качестве стандартного интерфейса, но может использоваться как устройство передачи данных в формате NMEA 0183 с дополнительным кабелем.
Особенности спутникового компаса SIMRAD HS80:
- Может использоваться в качестве устройства первичного позиционирования
- Совместим с семействами CDU MX420 и MX5XX
- Автономная работа (не требуется черный ящик)
- Погрешность точности курса менее 0,5 ° RMS с GPS
- Обновление курса 1-20 Гц
- Дифференциальная точность позиционирования менее 1,0 м, 95% времени
- Совместимый с IMO GPS-компас
- Исправления SBAS DGPS
- Сертификация в качестве навигационного устройства (требуется дисплей, соответствующий IMO)
- Сертификация в качестве устройства передачи курса
- Интерфейс NMEA 2000
- Интерфейс NMEA 0183 - дополнительно требуется кабель питания / данных
- Сертификация USCG в качестве навигационного устройства
- 1 выход PPS - опционально с кабелем питания / данных
Технические характеристики спутникового компаса SIMRAD HS80:
Общие
Характеристики корпуса: устойчив к ультрафиолетовому излучению, белый пластик, AES HW 600G, не образуется коррозия
Диапазон рабочих температур: от -30 ° C до + 70 ° C
Диапазон температур хранения: от -40 ° C до + 85 ° C
Ширина: 209,16 мм
Высота: 122,32 мм
Длина: 668,54 мм
Вес: 2,131 кг
Диапазон влажности: 95% без конденсации
Потребляемая мощность: 3 Вт номинальный
Источник питания (напряжение питания): от 6 до 36 В постоянного тока
Интерфейсы
Скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200
Протокол исправления ввода-вывода: RTCM SC-104
Протокол ввода-вывода данных: NMEA 0183, NMEA 2000
Последовательные порты: 1 RS-232 (полнодуплексный), 2 RS-422 (1 полнодуплексный, 1 полудуплексный)
GPS-навигация
Точность DGPS: менее 1 ° RMS. Нормальная работа: GPS. Побережье (без GPS): Инерционный датчик
Количество каналов приемника GPS: 12
Точность курса: менее 0,5 ° RMS. Нормальная работа: GPS-выбег (без GPS): гироскоп
Коррекция курса: менее 10 с (действительное положение)
Горизонтальная точность: менее 1,0 м при 95% проверки (DGPS1), менее 4,0 м при 95% проверки (автономно, без SA2)
Скорость поворота: максимум 90 ° / с
Тип приемника: L1, C / A с сглаживанием несущей фазы
