Raymarine AIS700



Голосов: 7
Оценить

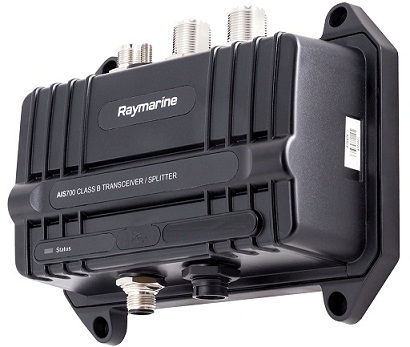

Raymarine AIS700 - приемопередатчик автоматической идентификационной системы класса B

Raymarine AIS700 - трансивер (приемопередатчик) автоматической идентификационной системы (АИС) класса B со встроенным антенным сплиттером (разветвителем). Устройство AIS700 класса В (AIS700 Class B Transceiver) позволяет передавать информацию о навигационном статусе любому другому судну, оборудованному АИС и получать такую же информацию от них. Принятые данные могут быть отображены на экране МФД (многофункционального дисплея) Raymarine или другого производителя, имеющий соответствующий разъем для подключения такой аппаратуры, в окне радара или навигационного плоттера.

Компактный трансивер Raymarine AIS700 класса В можно подключить к бортовой навигационной сети Raymarine. Для полноценного использования приемопередатчика AIS700, к нему необходимо подключить антенну, работающую в диапазоне морских УКВ-частот от 156.025 МГц до 162.025 МГц. Если на судне уже установлена подходящая УКВ антенна, то Raymarine AIS700 можно подключить к ней, так как разветвитель не требуется.

Особенности приемопередатчика Raymarine AIS700

  • Передача и прием всех данных AIS для повышения осведомленности о ситуации и безопасности
  • Сеть SO-TDMA для увеличения дальности и повышения производительности
  • Встроенный антенный разветвитель упрощает установку с существующей радио-антенной УКВ
  • Совместимость с NMEA2000, NMEA0183, ПК (настройка и диагностика) и SeaTalkng
  • Программный или аппаратный беззвучный режим для повышения безопасности при необходимости

Технические характеристики Raymarine AIS700:

Источник питания: 12 и 24 В номинальное
Потребляемая мощность: Менее 3Вт
Пиковый ток: 3A
Номер эквивалентности нагрузки: 1 LEN
Приемник 1 группы: 156,025 МГц - 162,025 МГц (с шагом 25 кГц)
Приемник 2 группы: 156,025 МГц - 162,025 МГц (с шагом 25 кГц)
Полоса передатчика: 156,025 МГц - 162,025 МГц (с шагом 25 кГц)
Приемник GPS: U-Blox MAX-M8W
Каналы приемника GPS: 72 канала
GPS Время холодного старта: номинально 26с
Источник позиционирования: GPS и ГЛОНАСС
Производительность АИС: 5 Вт SOTDMA

Антенный разветвитель

Диапазон рабочих частот: 156,0 МГц - 162,025 МГц (передача); 156,0 МГц - 162,025 МГц (прием)
Потери AIS при RX: 0дБ
Потери AIS при TX: менее 1дБ
Время переключения RX на VHF TX: макс. 10 мкс
Время переключения RX на AIS TX: макс. 10 мкс
Время переключения УКВ TX на AIS TX: макс. 10 мкс
Время переключения любого TX на RX: макс. 10 мкс
Сопротивление ОВЧ порта: 50 Ом
Импеданс порта AIS: 50 Ом
Импеданс антенного порта: 50 Ом
ОВЧ в изоляцию порта AIS: более 28 дБ (в обоих направлениях)
Минимальная входная мощность УКВ для переключения: 400мВт

Внешние соединения

Тип разъема антенны VHF: SO-239 коаксиальный
Тип радио разъема УКВ: SO-239 коаксиальный
GNSS антенный разъем: 50 Ом TNC коаксиальный
NMEA2000: DeviceNet «папа»
USB: Micro-B
Изоляция внешнего интерфейса: интерфейсы NMEA0183 и NMEA 2000 включают гальваническую развязку от источника питания в соответствии с требованиями соответствующей спецификации интерфейса.
NMEA0183 интерфейс 1 (соединение MFD): NMEA 0183 HS (IEC 61162-1), двунаправленный уровень RS422. 4-х проводный интерфейс (дифференциальная сигнализация). Конфигурируемая скорость передачи. Вход в МФД от АИС.
NMEA0183 интерфейс 2 (подключение прибора NMEA0183): соответствует NMEA 0183 (IEC 61162-1), двунаправленный уровень RS422. 4-х проводный интерфейс (дифференциальная сигнализация). 4-х проводный интерфейс (дифференциальная сигнализация) Конфигурируемая скорость передачи
USB интерфейс (подключение к ПК): двунаправленный USB-порт, совместимый с протоколом NMEA 0183 HS (IEC 61162-1), 38,4 кБод

Условия окружающей среды

Диапазон рабочих температур: от -15 °C до + 55 °C
Диапазон температур хранения: от -20 ° C до + 75 ° C
Водозащищенность: по стандартам IPX6 и IPX7
Влажность: до 93% при 40 ° C

Комплектация приемопередатчик АИС класса B Raymarine AIS700:

  • Трансивер AIS700 класса B со встроенным сплиттером антенны УКВ
  • GNSS (GPS) антенна с кабелем,10 м
  • Кабель питания / передачи данных, 2 м
  • УКВ Радио кабель, 1 м
  • Переходной кабель DeviceNet к SeaTalkng®, 1 м
  • Крепление GNSS антенны
  • Набор монтажных частей, приенадлежностей и крепежа
  • Комплект документации
  • CD с программным обеспечением

По вопросам наличия, цены, приобретения трансивера АИС Raymarine AIS700 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
