Raymarine Ray63



Голосов: 4
Оценить

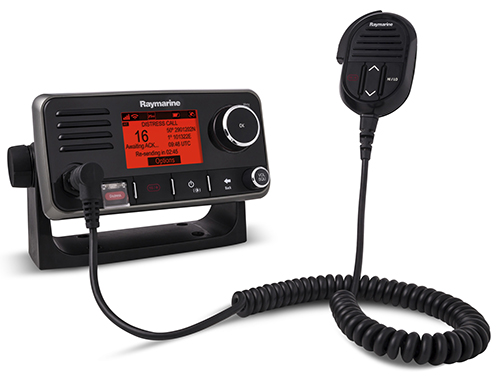

Raymarine Ray63

Raymarine Ray63 - судовая (бортовая) УКВ-радиостанция морского диапазона с функцией DSC (ЦИВ - цифрового избирательного вызова) класса D, встроенным ГЛОНАСС/GPS-приемник и возможностью подключения 2-го полнофункционального поста и интеркома. Модель Ray63 имеет большой дисплей, который легко читается как в дневное, так и в ночное, время суток, и микрофоном с функцией шумоподавления и высококачественным динамиком. Радиостанция Raymarine Ray63 проста в управлении, благодаря интуитивно-понятному меню, большому дисплею и клавишам, что позволяет работать с ней не опытному пользователю. Встроенный 72-х канальный ГЛОНАСС/GPS приемник модели способен передать точные координаты местоположения судна при подаче сигнала бедствия.

С тангенты судовой радиостанции Raymarine Ray63 можно переключать каналы, изменять мощность передачи, получать доступ к 16 каналу или любому другому предпочтительному каналу. В выносной трубке Ray63 используется технология шумоподавления, позволяющая быть услышанным вне зависимости от шума двигателя и других фоновых шумов. Добавив дополнительную трубку Raymic для использования функций радиостанции на 2-х постах управления, можно использовать её как интерком- связь между постами. Опциональная трубка Raymic обладает большим высококонтрастным жидкокристаллическим дисплеем, прекрасно читаемым при любом освещении.

Бортовая УКВ-радиостанция Raymarine Ray63 имеет стандартные интерфейсы передачи данных NMEA2000 и NMEA0183, позволяющие подключиться к судовой навигационной сети, а так же к многофункциональным дисплеям Raymarine с операционной системой LightHouse, что способствует полнофункциональному использованию функции ЦИВ.

Морская радиостанция Raymarine Ray63 обладает широким спектром стандартных функций: погодные предупреждения NOAA, отслеживание  двух или трех каналов, сканирование каналов, селективное сканирование и многое другое. Судовую УКВ-радиостанции Ray63 можно установить на штатном кронштейне, входящим в стандартный комплект поставки, либо вмонтировать в приборную панель заподлицо.

Особенности судовой УКВ-радиостанции Raymarine Ray63:

  • Компактные размеры.
  • Выходная мощность 25Вт.
  • Функция ЦИВ.
  • Встроенный АИС-приемник.
  • Встроенный 72-х канальный ГЛОНАСС/GPS-приемник с выходом для подключения внешней антенны.
  • Возможность подключения второго полнофункционального поста.
  • Возможность подключения интеркома.
  • Простота в управлении за счет интуитивно-понятного меню, большого дисплея и кнопок.
  • Современный дизайн, сочетающийся с новыми моделями МФД Raymarine Axiom.
  • Передача данных по протоколам NMEA2000 и NMEA0183 для простой интеграции с навигационным оборудованием.
  • Съемная тангента с возможностью перестановки.
  • Монтажные наборы для установки заподлицо и на кронштейне в комплекте поставки.
  • Возможность подключения пассивного динамика.

Технические характеристики морской радиостанции Raymarine Ray63:

Физические

Размеры основного блока (ВxШxГ), мм: 98.5 (с накладкой)х199 (с накладкой)х204.6(без кабелей)
Вес основного блока: 2 кг

Условия эксплуатации

Водозащита: IPX6, IPX7
Диапазон рабочих температур: от -20°C до 60°C
Диапазон температур хранения: от -25°C до 70°C
Влажность: до 95%
Сетевые входы/выходы: 1x NMEA 0183, 1x SeaTalkng ® / NMEA 2000,  1x вход для тангенты, 1x выход для подключения 2-й станции, 1x Audio (RCA), 1х выход для антенны GNSS (GPS) (TNC)

Питание

Номинал: 12В. Защита от переполюсовки и повышенного напряжения
Диапазон: от 9В до 16В
Потребление: менее 6A при передаче на MAX мощности (13.6В), ожидание: 600 мА, прием: 2А

Характеристики передатчика

Каналы: все международные каналы
Диапазон частот: 156.000 МГц — 157.425 МГц; 155.500 МГц — 161.425 МГц
Стабильность частоты: + / - 1.5 ppm
Разнос каналов: 12.5 кГц
Выходная мощность: максимум - 25 Вт, минимум - 1 Вт
Побочное излучение: лучше -36 dBm при 25Вт (менее 0.25 µW)
Максимальное отклонение: +/- 5кГц
Сопротивление антенны: 50 Ом

Характеристики приемника

Тип приемника: двойной преобразователь супер гетеродина
Каналы: все международные каналы
Диапазон частот: 156.050 МГц — 163.275 МГц; 155.500 МГц — 161.425 МГц
Чувствительность: лучше 1 мкВ EMF при 20дБ SINAD
Чувствительность шумоподавителя: менее -2 dBµ EMF
Шум: лучше -40 dB
Искажения звука: менее 10%
Чувствительность приемника: Distance -119 дБм (0.25uV) при 12 дБ SINAD типовая; Local -110 дБм (0.7uV) при 12 дБ SINAD типовая
Избирательность по соседнему каналу: более 70 дБ
Подавление ложных сигналов: более 70 дБ
Подавление интермодуляционных искажений: более 70 дБ

Громкоговоритель

Базовая станция: 2,5 Вт (8 Ом)
Тангента: 1 Вт (16 Ом)
Внешний динамик: 5 Вт (8 Ом)
Вторая трубка: 1 Вт (16 Ом)

ГЛОНАСС/GPS

Количество каналов: 72
Холодный старт: менее 2 минут
Чувствительность приемника: -167 дБм (Захват) / -148 дБм (Поиск)
Системы СНС: GPS, ГЛОНАСС,*Beigdou
Системы SBAS: WAAS, EGNOS, MSAS
Рабочие частоты: GPS L1 C/A, ГЛОНАСС L10F, Beidou B1
Поиск сигнала: Автоматически
Обновление данных: Автоматически
Системы координат: WGS-84 (другие доступны через МФД Raymarine)
Частота обновления: 10 Гц
Антенна: подключение антенны через разъем TNC
Точность определения: без SBAS: менее15 метров 95% времени, с SBAS: менее 5 метров 95% времени

Комплектация бортовой радиостанции Raymarine Ray63:

  • Блок управления и индикации Ray63
  • Тангента Fistmic
  • Солнцезащитная крышка лицевой поверхности
  • Прокладка для монтажа на панель
  • Монтажный кронштейн (скоба) с крепежом и фиксирующими ручками
  • Комплект крепежа и инструментов для установки заподлицо
  • Фиксатор (крючковая пластина) тангенты с крепежом
  • Заглушка SeaTalkng ®
  • Подводящий кабель SeaTalkng ® 400 мм (15,7 дюйма)
  • Документация

По вопросам наличия, цены, приобретения Raymarine Ray63 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
