Raymarine Ray91

Raymarine Ray91 - судовая (бортовая) модульная УКВ-радиостанция морского диапазона с функцией DSC (ЦИВ - цифрового избирательного вызова) класса D, встроенными АИС- и GPS- приемниками, возможностью подключения 2-й проводной трубки и до 3-х беспроводных трубок. Достаточно ввести в Ray91 номер MMSI судна и можно сразу воспользоваться расширенными функциями вызова и безопасности DSC. Встроенный 72-х канальный ГЛОНАСС/GPS приемник модели способен передать точные координаты местоположения судна при подаче сигнала бедствия. Встроенный приемник АИС предоставляет данные целей для радара, картплоттера и другого навигационного оборудования. В комплектацию (стандартную) входит приемопередающий блок, тангента (проводная трубка) и динамик.

Бортовая УКВ-радиостанция Raymarine Ray91 имеет стандартные интерфейсы передачи данных NMEA2000 и NMEA0183, позволяющие подключиться к судовой навигационной сети, а так же к многофункциональным дисплеям Raymarine с операционной системой LightHouse, что способствует полнофункциональному использованию функции ЦИВ. Установить модуль морской радиостанции Ray91 можно в любом скрытом месте на судне.

Для соединения (связи) с беспроводными трубками, к судовой радиостанции Raymarine Ray91 подключается беспроводной концентратор. Технология беспроводной связи отлично подходит для переговоров с удаленными местами судна, каютами и открытыми палубами. Беспроводные трубки радиостанции Ray91 «питаются» от литий-ионных аккумуляторов, рассчитанных на длительное время работы и использующих новейшую технологию индукционной зарядки. На случай потери, каждая такая трубка оснащена сигнальным устройством для поиска на борту судна.

Особенности судовой УКВ-радиостанции Raymarine Ray91:

• Компактные размеры.
• Конфигурация Black Box («черный ящик»).
• Выходная мощность 25 Вт.
• Функция ЦИВ.
• Встроенный приемник AIS.
• Возможность подключения 1 проводной трубки, до 3-х беспроводных трубок и активного динамика.
• Встроенный громкоговоритель и генератор противотуманных сигналов.
• Возможность подключения внешнего GPS (требуется дополнительная пассивная GPS-антенна GA150).
• Современный дизайн, сочетающийся с новыми моделями МФД Raymarine.
• Передача данных по протоколам NMEA2000 и NMEA0183 для простой интеграции с навигационным оборудованием.

Технические характеристики морской радиостанции Raymarine Ray91:

Физические

Размеры основного блока (ВxШxГ), мм: 63 х 235 х 160 (без кабелей)
Вес основного блока: 2,6 кг

Условия эксплуатации:

Водозащита: IPX6, IPX7, EN60945
Диапазон рабочих температур: от -20°C до 55°C
Диапазон температур хранения: от -25°C до 70°C
Влажность: до 95%

Основной блок (питание)

Номинальное напряжение: 12В. Защита от переполюсовки и повышенного напряжения
Диапазон напряжение: от 9В до 16В
Потребление основного блока: менее 6A при передаче на MAX мощности (13.6В), ожидание: 600 мА, прием: 2А

Беспроводная трубка (питание)

Номинальное напряжение: перезаряжаемая литий-ионная батарея 2000 мАч
Потребление: номинальный ток 1 ампер
Требования к предохранителям: встроенный = 1,25A, термический = 1,25A
Тип зарядного устройства: Беспроводная индуктивная

Зарядное устройство беспроводных трубок (питание)

Номинальное напряжение: 12В. Защита от переполюсовки и повышенного напряжения
Диапазон напряжение: от 9В до 16В
Потребление основного блока: менее 6A при передаче на MAX мощности (13.6В), ожидание: 600 мА, прием: 2А

Сетевая интеграция

Сеть: NMEA 0183 (версия 4.01); NMEA2000 (версия 3.0)

Характеристики передатчика

Каналы: все международные каналы, США, Канады
Диапазон частот: 156.000 - 157.425 МГц ,155.500 - 161.425 МГц
Стабильность частоты: + / - 1.5 ppm
Разнос каналов: 12.5 кГц
Выходная мощность: максимум - 25 Вт, минимум - 1 Вт
Побочное излучение: лучше -36 dBm при 25Вт (менее 0.25 µW)
Максимальное отклонение: +/- 5кГц
Сопротивление антенны: 50 Ом

Характеристики приемника

Тип приемника: двойной супергетеродинный
Каналы: все международные каналы, США, Канады
Диапазон частот: 156.000 - 157.425 МГц ,155.500 - 161.425 МГц
Чувствительность: лучше 1 мкВ EMF при 20дБ SINAD
Чувствительность шумоподавителя: менее -2 dBµ EMF
Шум: лучше -40 dB
Искажения звука: менее 10%
Чувствительность приемника: Distance -119 дБм (0.25uV) при 12 дБ SINAD типовая; Local -110 дБм (0.7uV) при 12 дБ SINAD типовая
Избирательность по соседнему каналу: более 70 дБ
Подавление ложных сигналов: более 70 дБ
Подавление интермодуляционных искажений: более 70 дБ

Громкоговоритель

Тангента: 24 Вт (4 Ом) / 12 Вт (8 Ом)
Внешний динамик: 5 Вт (4 Ом) / 2,5 Вт (8 Ом) – пассивный, 5 Вт (8 Ом) – активный

ГЛОНАСС/GPS

Количество каналов: 72
Холодный старт: 29 с
Чувствительность приемника: -167 дБм (Захват) / -148 дБм (Поиск)
Системы СНС: GPS, ГЛОНАСС,*Beigdou
Системы SBAS: WAAS, EGNOS, MSAS
Особые возможности: активное глушение и уменьшение помех
Рабочие частоты: GPS L1 C/A, ГЛОНАСС L10F, Beidou B1
Поиск сигнала: Автоматически
Обновление альманаха: Автоматически
Системы координат: WGS-84 (другие доступны через МФД Raymarine)
Частота обновления: 20 Гц
Точность определения: без SBAS - менее 2,5 метра 95% времени, с SBAS - менее 2 метра 95% времени

АИС (AIS)

Класс: АИС-приемник

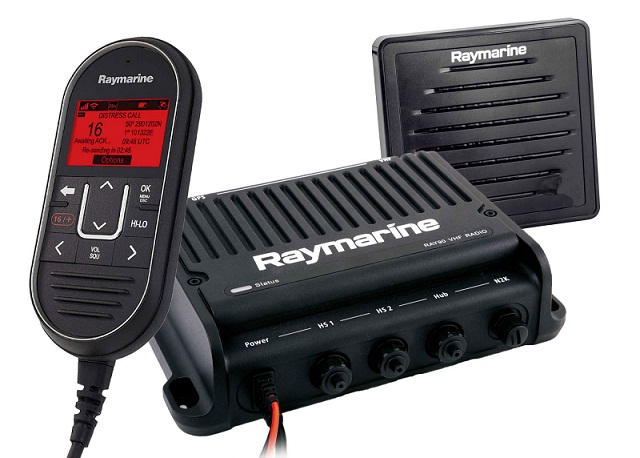

Комплектация бортовой радиостанции Raymarine Ray91:

• Блок (модуль) радиостанции Ray91
• Тангента Raymic
• Динамик
• Кабель питания/данных, 1 м
• Набор монтажных элементов и частей
• Комплект инструкций

Опционально

• Тангента Raymic
• Беспроводная трубка
• Беспроводной концентратор
