Simrad R5024 25U/6X

Simrad R5024 25U/6X – судовая радиолокационная станция (РЛС) X-диапазона. Устройство R5024 25U/6X компании SIMRAD соответствует стандартам одобрения типа для использования на борту судов категории CAT 2 (H) SOLAS.

Судовая радиолокационная станция Simrad R5024 25U/6X снабжена 6-ти футовой антенной открытого типа и 25-ти киловаттным приемопередатчиком для точного обнаружения и отслеживания целей на дистанциях от 1/8 до 72 морских миль. Также модель R5024 25U/6X обладает современным интерфейсом и интуитивно понятными элементами управления, что обеспечивает простоту использования, а состав из отдельных модулей обеспечивает простую и гибкую установку.

РЛС Simrad R5024 25U/6X имеет в составе 24-дюймовым широкоформатным дисплеем, предоставляющим операторам постоянный доступ к ключевым данным, настройкам и предупреждениям. Устройство R5024 25U/6X может использовать кабели от антенного модуля длиной до 65 метров, а цифровое соединение между трансивером и постом управления обеспечивает кристально чистое изображение на экране.

Особенности судовой радиолокационной станции Simrad R5024 25U/6X:

• Обеспечивает высокое разрешение и оптимальное разделение целей
• 6-ти футовая открытая антенна с приемопередатчиком мощностью 25 кВт
• Соответствует стандартам одобрения типа для использования на судах CAT 2 (H) SOLAS.
• 24-дюймовый широкоформатный дисплей с оптическим соединением
• Современный пользовательский интерфейс с интуитивно понятными элементами управления: клавиатурой и трекболом
• Модульная система для простоты установки
• Создание мультирадарных и мультистанционных систем

Технические характеристики судовой радиолокационной станции Simrad R5024 25U/6X:

Общие

Тип: Импульсный радар X-диапазона
Ширина луча: по горизонтали - 1,3°; по вертикали - 22°
Скорость вращения: 22/44 об / мин
Минимальный диапазон обнаружения цели: 1/8 мор.мили
Максимальный диапазон обнаружения цели: 72 мор.мили
Максимальная скорость ветра: 100 узлов при 20 об / мин
Режимы отображения: RM: Head/North/Course-Up, TM: North/Course-Up
Размеры (Диаметр): Поворотный круг 181 см (71,3 дюйма)
Обнаружение РЛО: на расстоянии примерно 9,6 морских миль
Соответствие требованиям: IMO Res.MSC.192 (79), IMO Res.A.278 (VIII), IMO Res.MSC.302 (87), IMO Res.A.694 (17), ITU-R M.1177-4 (04 / 11), Резолюция ИМО MSC.191 (79)

Дисплей

Цветовая гамма дисплея: 16,7 миллиона цветов
Углы обзора: 160 градусов
Разрешение экрана: 1920 х 1080
Яркость экрана: 300 нит

Электрические

Напряжение питания: 110/230 В переменного тока, 50/60 Гц (+/- 10%)
Рекомендуемый номинал предохранителя: 10 А
Энергопотребление (потребляемая мощность) тип./ макс.: 326 Вт/676 Вт

Интерфейсы

Видео: 1 выход DVI-D на монитор M5000, 1 выход DVI-D на VDR
Возможность подключения к NMEA 2000: 1 порт Micro-C, только для пульта дистанционного управления O2000
Поддерживаемые предложения NMEA 0183:

• Входные данные:  ACK, ACN, DTM, GGA, GLL, GNS, HBT, HDT, THS, VBW, VDM, VDO, VHW, VTG, ZDA.
• Выходные данные:  ALC, ALF, ALR, ARC, EVE, HBT, OSD, RSD, TTM, TLB, TTD

Интерфейсы: Ethernet, последовательный, DVI-D, USB
Порты Ethernet: 3 порта RJ45 x 100 Мбит. Радар

Условия окружающей среды

Диапазон рабочих температур: От -15 ° C до 55 ° C для защищенных блоков, от -25 ° C до 55 ° C для открытых блоков. (Согласно IEC 60945 ed 4.0)
Диапазон температур хранения: От -20 ° C до 60 ° C для защищаемых блоков, от -25 ° C до 70 ° C для открытых блоков. (Согласно IEC 60945 ed 4.0)
Влагозащита: по стандарту IPX6 для антенного блока и монитора (при установке заподлицо с прокладкой), IPX2 для процессора и блока питания
Расстояние до компаса: Процессор и БП - 0,3 м, Стандарт. 0,24 м до приборов рулевого управления
Максимальная скорость ветра: 100 узлов при 20 об / мин

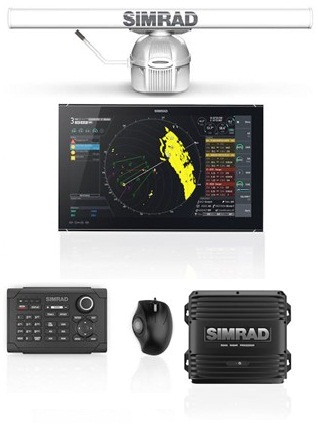

Комплектация судовой радиолокационной станции Simrad R5024 25U/6X:

• Дисплей M5024
• 6-футовая антенна X-диапазона
• Приемопередатчик, 25 кВт
• Блок питания R5000
• Кабель питания, 30 м
• Комплект документации (инструкции оператора и по установке)

По вопросам наличия, цены, приобретения радиолокационной станции Simrad R5024 25U/6X компании SIMRAD можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
