KNS SuperTrack Z12MK4
KNS SuperTrack Z12MK4 - морской спутниковый стабилизированный VSAT терминал Ku-диапазона (диаметр отражателя - 120 сантиметров). Система SuperTrack Z12MK4 компании KNS - идеальное решение для судов, нуждающихся в широкополосной связи в открытом море.

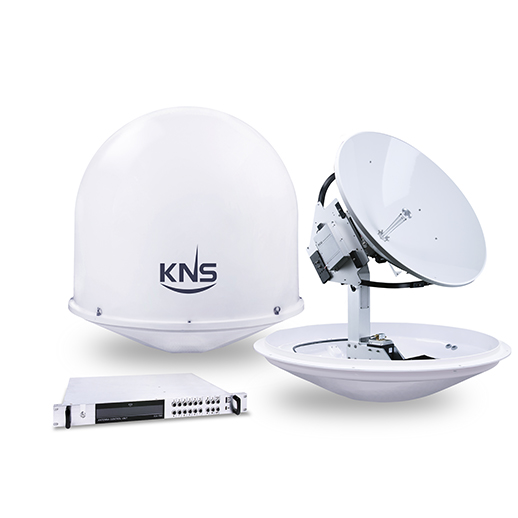

Морской спутниковый стабилизированный VSAT терминал KNS SuperTrack Z12MK4 позволяет оставаться на связи со своими сетями с помощью высокоскоростного доступа к интернету, обеспечивая доступ к электронной почте, нескольким телефонам VoIP и многому другому. Модель SuperTrack Z12MK4 представляет собой комплект, состоящий из стабилизированной спутниковой антенны в обтекателе, соединительных кабелей и блока управления.
Все компоненты, включая механические, электрические и высокочастотные части, мобильного спутникового VSAT терминала KNS SuperTrack Z12MK4 были обновлены, благодаря чему отличается более высокой точностью отслеживания, чем в предыдущих версиях. В систему добавились новые, удобные для оператора функции. По соотношению "цена-качество" спутниковая система SuperTrack Z12MK4 производства компании KNS имеет показатели лучше, чем у аналогов конкурентов.
Особенности спутникового VSAT терминала KNS SuperTrack Z12MK4:
- Встроенный тюнер DVB-S2X: доступно прямое отслеживание основной SNR
- Простота обслуживания благодаря простой модульной конструкции: все электрические элементы управления объединены в один модуль «PCU» для быстрого и простого обслуживания.
- Веб-интерфейс и удаленное обновление программного обеспечения: функция мониторинга и управления (M&C) и обновление прошивки полностью поддерживаются через веб-интерфейс.
- Поддержка графического мониторинга. Уровень сигнала антенны или RSSD можно контролировать через веб-интерфейс ПК и другие беспроводные устройства, такие как планшетный ПК и мобильный телефон.
- Поддержка Wi-Fi: ACU может управляться с помощью интерфейса Wi-Fi, бесшовного беспроводного интерфейса между пользователем и ACU
- Автоматический поиск спутников и контроль перекоса
- Неограниченный азимут: бесперебойный поиск поможет всегда быть на связи
- Точное получение сигнала с помощью отличительного алгоритма KNS
- Предварительно запрограммированная спутниковая база данных. Редактируемые 80 спутниковых данных
- Блок управления антенной с 3-мя типами входа гироскопа (NMEA, синхронный, пошаговый)
Стандартный набор функций спутникового VSAT терминала KNS SuperTrack Z12MK4:
- Готовность к использованию спутника с высокой пропускной способностью (HTS). Стандарт DVB-S2X, поддерживающий широкополосные и современные спутниковые сети, выбирается для большинства спутников с высокой пропускной способностью. Терминал KNS Z-series MK4 совместим с DVB-S2X со встроенным тюнером NIM, который обеспечивает прямое отслеживание основного спутника, учитывая отношения сигнал / шум.
- Удобная в использовании антенна VSAT. Наслаждайтесь или работайте в Интернете с помощью удобных приложений. Веб-интерфейс KNS упрощает управление антенной в любой момент с помощью нескольких нажатий на клавиши телефона, клавиатуры ПК или планшета с встроенным Wi-Fi. Пользователь может быстро и просто обновить прошивку, проверить текущий статус в режиме реального времени, и ежедневно сообщать историю.
- Повышенная эффективность отслеживания, лучшая, чем когда-либо прежде. Характеристики отслеживания MK4 серии Z высочайшей точности, которую когда-либо видели. Обновление составляющих частей двигателя и алгоритм управления системой KNS привели к значительному снижению частоты ошибок по сравнению с предыдущими версиями.
- Поддержка функций без гироскопа: пользователь может не беспокоится о выходе из строя гироскопа. Модели MK4 Z-серии могут поддерживать соединение, даже если на судне нет гироскопа или в случае отказа его работоспособности. В таком режиме система будет поддерживать сетевую связь независимо от сбоя на судне.
Характеристики спутникового VSAT терминала KNS SuperTrack Z12MK4:
Антенна
|
Диаметр отражателя
|
120 см (47 дюймов)
|
|
Размер обтекателя
|
161 см (Д) х 163 см (В)
|
|
Вес антенны
|
138 кг
|
|
Материал обтекателя
|
FRP
|
|
Частота
|
TX: 13,75 ~ 14,5 ГГц
RX: 10,7 ~ 12,75 ГГц
|
|
Усиление антенны
|
TX: 42,87 дБи на 14,25 ГГц
RX: 40,95 дБи на 11,75 ГГц
|
|
G / T
|
20,79 дБ / К (в обтекателе) при 30˚ угла возвышения и частоте 11,75 ГГц, ясное небо
|
|
Операционная платформа
|
3-х осевая
|
|
LNB
|
универсальный LNB (4LO выбираемый PLL LNB)
|
|
BUC
|
8 Вт
|
|
Контроль перекоса
|
Автоматический
|
|
Угол возвышения
|
От -10˚ до + 110˚
|
|
Азимут Диапазон
|
Безлимитный
|
|
Поперечный угол
|
± 35˚
|
|
Движение судна
|
Крен: ± 24˚ при периодах 6-12 секунд
Угол наклона: ± 14˚ при периодах 8-12 с
Рыскание: ± 8˚ при периодах 15-20 с
|
|
Скорость отслеживания
|
Более 90˚ / сек
|
|
Гаситель вибрации
|
резиновый демпфер в комплекте
|
|
Температура
|
От -20 ° C до + 55 ° C
|
|
Влажность
|
До 100% при 40˚C
|
|
Входная мощность антенны
|
48 В постоянного тока, 4,18 А
|
Блок управления антенной (ACU)
|
Размер ACU
|
19 (дюймов) Стойка размером 1U
|
|
Гироскопический интерфейс
|
NMEA 0183, синхронно, шаг за шагом
|
|
Входная мощность
|
100 ~ 120 В переменного тока / 200 ~ 240 В переменного тока
50/60 Гц, 8A / 4A
|
|
Выходная мощность
|
48 В постоянного тока, 4,18 А
|
|
Внешний ввод / вывод
|
RS-232C, RS-422, USB, Mini-USB,
Ethernet, консоль
|
Характеристики упаковки
|
Размер
|
174 х 174 х 190 см
|
|
Общий вес
|
310 кг
|
|
Материал
|
Деревянный ящик
|
Комплект поставки спутникового VSAT терминала KNS SuperTrack Z12MK4:
- Антенный блок SuperTrack Z12MK4
- Блок управления (ACU)
- Соединительные кабели
- Инструкции по установке и эксплуатации
По вопросам наличия, цены, приобретения спутникового VSAT терминала KNS SuperTrack Z12MK4 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
|
