KNS SuperTrack Z5MK4-Ka



Голосов: 2
Оценить

KNS SuperTrack Z5MK4-Ka

KNS SuperTrack Z5MK4-Ka - морской спутниковый стабилизированный VSAT терминал Ka-диапазона (диаметр отражателя - 55 сантиметров). Система SuperTrack Z5MK4-Ka компании KNS - идеальное решение для судов, нуждающихся в широкополосной связи в открытом море.

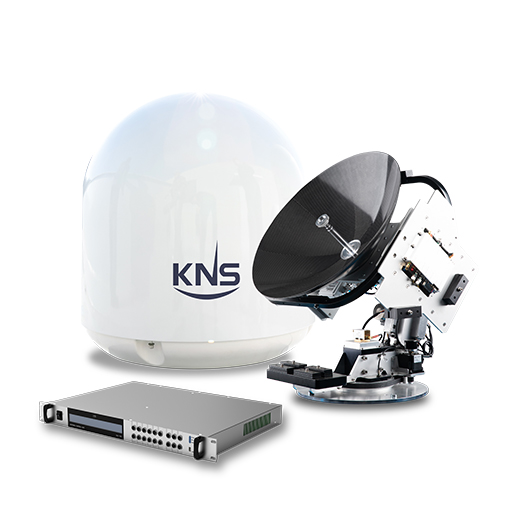

Морской спутниковый стабилизированный VSAT терминал KNS SuperTrack Z5MK4-Ka позволяет оставаться на связи со своими сетями с помощью высокоскоростного доступа к интернету, обеспечивая доступ к электронной почте, нескольким телефонам VoIP и многому другому. Модель SuperTrack Z5MK4-Ka представляет собой комплект, состоящий из стабилизированной спутниковой антенны в обтекателе, соединительных кабелей и блока управления.

Все компоненты, включая механические, электрические и высокочастотные части, мобильного спутникового VSAT терминала KNS SuperTrack Z5MK4-Ka были обновлены, благодаря чему отличается более высокой точностью отслеживания, чем в предыдущих версиях. В систему добавились новые, удобные для оператора функции. По соотношению "цена-качество" спутниковая система SuperTrack Z5MK4-Ka производства компании KNS имеет показатели лучше, чем у аналогов конкурентов.

Особенности спутникового VSAT терминала KNS SuperTrack Z5MK4-Ka:

  • Встроенный тюнер DVB-S2X: доступно прямое отслеживание основной SNR
  • Простота обслуживания благодаря простой модульной конструкции: все электрические элементы управления объединены в один модуль «PCU» для быстрого и простого обслуживания.
  • Веб-интерфейс и удаленное обновление программного обеспечения: функция мониторинга и управления (M&C) и обновление прошивки полностью поддерживаются через веб-интерфейс.
  • Поддержка графического мониторинга. Уровень сигнала антенны или RSSD можно контролировать через веб-интерфейс ПК и другие беспроводные устройства, такие как планшетный ПК и мобильный телефон.
  • Поддержка Wi-Fi: ACU может управляться с помощью интерфейса Wi-Fi, бесшовного беспроводного интерфейса между пользователем и ACU
  • Автоматический поиск спутников и контроль перекоса
  • Неограниченный азимут: бесперебойный поиск поможет всегда быть на связи
  • Точное получение сигнала с помощью отличительного алгоритма KNS
  • Предварительно запрограммированная спутниковая база данных. Редактируемые 80 спутниковых данных
  • Блок управления антенной с 3-мя типами входа гироскопа (NMEA, синхронный, пошаговый)

Стандартный набор функций спутникового VSAT терминала KNS SuperTrack Z5MK4-Ka:

  • Готовность к использованию спутника с высокой пропускной способностью (HTS). Стандарт DVB-S2X, поддерживающий широкополосные и современные спутниковые сети, выбирается для большинства спутников с высокой пропускной способностью. Терминал KNS Z-series MK4 совместим с DVB-S2X со встроенным тюнером NIM, который обеспечивает прямое отслеживание основного спутника, учитывая отношения сигнал / шум.
  • Удобная в использовании антенна VSAT. Наслаждайтесь или работайте в Интернете с помощью удобных приложений. Веб-интерфейс KNS упрощает управление антенной в любой момент с помощью нескольких нажатий на клавиши телефона, клавиатуры ПК или планшета с встроенным Wi-Fi. Пользователь может быстро и просто обновить прошивку, проверить текущий статус в режиме реального времени, и ежедневно сообщать историю.
  • Повышенная эффективность отслеживания, лучшая, чем когда-либо прежде. Характеристики отслеживания MK4 серии Z высочайшей точности, которую когда-либо видели. Обновление составляющих частей двигателя и алгоритм управления системой KNS привели к значительному снижению частоты ошибок по сравнению с предыдущими версиями.
  • Поддержка функций без гироскопа: пользователь может не беспокоится о выходе из строя гироскопа. Модели MK4 Z-серии могут поддерживать соединение, даже если на судне нет гироскопа или в случае отказа его работоспособности. В таком режиме система будет поддерживать сетевую связь независимо от сбоя на судне.

Характеристики спутникового VSAT терминала KNS SuperTrack Z5MK4-Ka:

Антенна

Диаметр отражателя

55 см (22 дюймов)

Размер обтекателя

76 см (Д) х 80 см (В)

Вес антенны

65 кг

Материал обтекателя

FRP

Частота

TX: 29,0 ~ 30,0 ГГц
RX: 19,2 ~ 20,2 ГГц

Усиление антенны

TX: 43,19 дБи на 29,5 ГГц
RX: 39,59 дБи на 19,7 ГГц

G / T

17,05 дБ / К (в обтекателе) при 30˚ угла возвышения и частоте 19,7 ГГц, ясное небо

Операционная платформа

3-х осевая

LNB

PLL LNB

BUC

5 / 10  Вт

Контроль перекоса

Автоматический

Угол возвышения

От -10˚ до + 110˚

Азимут Диапазон

Безлимитный

Поперечный угол

± 35˚

Движение судна

Крен: ± 20˚ при периодах 8-12 секунд
Угол наклона: ± 10˚ при периодах 6-12 с
Рыскание: ± 8˚ при периодах 15-20 с

Скорость отслеживания

Более 90˚ / сек

Гаситель вибрации

резиновый демпфер в комплекте

Температура

От -20 ° C до + 55 ° C

Влажность

До 100% при 40˚C

Входная мощность антенны

48 В постоянного тока, 4,18 А

Блок управления антенной (ACU)

Размер ACU

19 (дюймов) Стойка размером 1U

Гироскопический интерфейс

NMEA 0183, синхронно, шаг за шагом

Входная мощность

100 ~ 240 В переменного тока, 50 / 60 Гц, 8 A / 4 A

Выходная мощность

48 В постоянного тока, 4,18 А

Внешний ввод / вывод

RS-232C, RS-422, USB, Mini-USB,
Ethernet, консоль

Характеристики упаковки

Размер

94 х 94 х 114 см

Общий вес

92 кг

Материал

Картонная коробка

Комплект поставки спутникового VSAT терминала KNS SuperTrack Z5MK4-Ka:

  • Антенный блок KNS SuperTrack Z5MK4-Ka
  • Блок управления (ACU)
  • Соединительные кабели
  • Инструкции по установке и эксплуатации
