Unicont СОА-1022

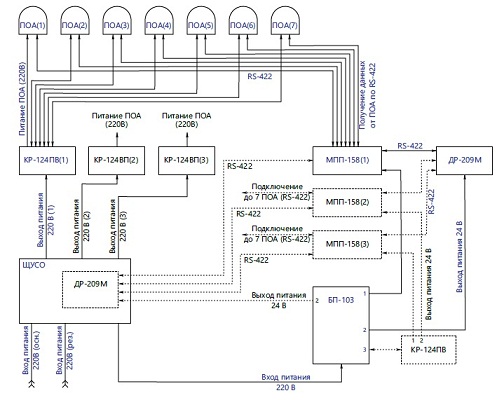

Unicont СОА-1022 - система обогрева антенн спутникового телевидения и связи. Аппаратура СОА-1022 компании UNICONT обеспечивает автоматический обогрев антенн, устанавливаемых на открытой палубе для защиты от воздействия низких температур. Обогрев осуществляется благодаря ПОА (прибор обогрева антенны): радиопрозрачных теплоизолирующих укрытий с установленными внутри нагревателями и датчиками температуры. Коммутация питания Unicont СОА-1022 от основной и резервной сети осуществляется посредством щита управления системы обогрева антенн (ЩУСО) и вспомогательных распределительных коробок КР-124ПВ.
Установка и контроль температуры внутри каждого укрытия Unicont СОА-1022 осуществляется централизованно с использованием универсального цифрового репитера ДР-209М по цифровому интерфейсу RS-422 (до 3-х устройств). Прибор ДР-209М может быть установлен непосредственно в двери ЩУСО или же отдельно (предусмотрено крепление как в вырез, так и настольное). Для подключения более трёх ПОА к одному репитеру Unicont ДР-209М в системе СОА-1022 предусмотрен многоканальный приёмопередатчик МПП-158, обеспечивающий подключение до 7-ми ПОА. Таким образом, система обеспечивает подогрев до 21-ой антенны.
Особенности Unicont СОА-1022:
- Сенсорное устройство управления (ДР-209М) обеспечивает гибкую настройку и отображение состояния каждого прибора обогрева антенн.
- Высокая надёжность: питание системы осуществляется от двух фидеров 220 В; подогрев каждой антенны обеспечивают два независимых нагревателя с двойным запасом мощности. Для контроля температуры внутри купола применяются два датчика температуры.
- Малые габариты устройств и распределённая структура позволяют наращивать систему на любой стадии проектирования.
- Предусмотрена автоматическая диагностика состояния ПОА – как в ручном режиме (по запросу оператора), так и в автоматическом (по расписанию или в процессе работы).
- Обеспечивает обогрев до 21 антенны.
Технические характеристики Unicont СОА-1022:
|
Размер укрытия (диаметр х высота)
|
370х400 / 700х720 / 1130х1210 мм
|
|
Напряжение основной/резервной питающей сети
|
220 В±10%, 50/60 Гц
|
|
Диапазон рабочих температур устройств, устанавливаемых на открытой палубе
|
От -52°C до +55 °C
|
|
Класс защиты устройств, устанавливаемых на открытой палубе
|
IP56
|
Комплектация Unicont СОА-1022:
- прибор обогрева антенны ПОА,
- щит управления системы обогрева антенн ЩУСО*,
- многоканальный приёмопередатчик МПП-158**,
- универсальный цифровой репитер ДР-209М*,
- распределительная коробка КР-124ПВ***,
- комплект документации.
Опционально:
*Размещение ДР-209М зависит от заказа.
**Количество приёмопередатчиков МПП-158 зависит от количества антенн (на один приёмо-передатчик максимум 7 ПОА, на 3 приёмопередатчика максимум 21 ПОА).
***При подключении к БП-103 более трёх потребителей один из выходов заводится в распределительную коробку КР-124ПВ.
