Морской радар (радиолокационная станция) JRC JMA-5209

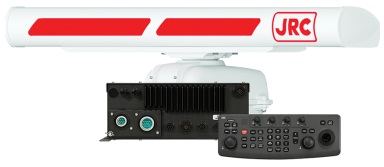

Морской радар (радиолокационная станция) JRC JMA-5209 – судовая радиолокационная система (РЛС) конфигурации Black Box с 3.9 футовой антенной открытого типа, мощностью 6 кВт. Радар JMA-5209 компании JRC сочетает новейшие технологии с набором передовых функций и предназначен для беспрепятственной обработки радиолокационных картинок быстрее и эффективнее, чем когда-либо прежде. Конфигурация Black Box («черный ящик») подразумевает в составе антенный блок с кабелем, процессорный модуль, клавиатуру и набор соединительных кабелей. Монитор с диагональю от 15 до 26 дюймов по диагонали выбирается в зависимости от условий эксплуатации.

Процессор, сердце морской радиолокационной станции JRC JMA-5209, выполнен в отдельном блоке, упрощающем установку и эксплуатацию. Дополнительные функции TT (Target Tracking - слежение за целями), AIS и плоттера могут быть встроены по дополнительному заказу. Кроме того, можно отображать информацию о ветре и эхолоте в выделенном сегменте на экране. Радар JMA-5209 включает в себя приемник с широким динамическим диапазоном, который, по сравнению с обычными моделями, значительно улучшает различение шума и целей в условиях морских помех. Радарная система преодолевает различные источники нежелательных сигналов, поддерживая постоянный уровень видимых помех.

С помощью морского радара (радиолокационной станции) JRC JMA-5209 движение и скорость других судов можно отслеживать по длине и направлению их следов, что в первую очередь служит для предотвращения столкновений. РЛС JMA-5209 интегрирует четыре различных режима длины следа, которые мгновенно показывают курс корабля, что является уникальной эксплуатационной особенностью, обеспечивающей большую гибкость.

Четкое радиолокационное изображение модели JRC JMA-5209 с четкими целями гарантировано, даже в плохих погодных условиях, благодаря технологии TEF, разработанной инженерами JRC, позволяющей увеличивать метку цели относительно ее размера. Более мелкие эхо-сигналы намного больше увеличиваются, чем более крупные, что обеспечивает лучшее разделение и идентификацию на дисплее. Клавиатура морской радиолокационной системы JMA-5209 позволяет выполнять все операции просто с помощью клавиш или на экране с помощью трекбола. Чувствительные сенсорные кнопки обеспечивают логичную и точную работу и объединяют функциональные клавиши для доступа одним касанием к функциям EBL, VRM, GAIN, SEA и RAIN. Это упрощает навигацию по всем часто используемым задачам. Можно выбрать дневной или ночной режимы отображения, а также настроить яркость по своему усмотрению.

Особенности морского радара (радиолокационной станции) JRC JMA-5209:

• Конфигурация «черный ящик»
• Цифровая обработка сигналов Constaview
• Улучшение многоуровневой цели TEF
• Доступна высокоскоростная версия
• Бесщеточные антенные двигатели для увеличения срока службы
• Включены новейшие технологии

Основные характеристики морского радара (радиолокационной станции) JRC JMA-5209:

Совместимость ИМО: Non-SOLAS
Дисплей: цветное растровое сканирование PPI
Шкала дальности: 0.125/0.25/0.5/0.75/1.5/3/6/12/24/48/96 Нм

Сканер

Мощность: 6 кВт
Длина антенны: 3,9 фута
Частота передачи: 9410 ± 30 МГц
Ширина луча 3 дБ: горизонтальный - 2°, вертикальный - 30°
Скорость вращения: 16-27 об/мин
Ширина импульса (приемная частота):

• 0.08 μ s/4000 μ s
• 0.08 μ s/2250 μ s
• 0.13 μ s/1700 μ s
• 0.25 μ s/1700 μ s
• 0.5 μ s/1200 μ s
• 0.8 μ s/750 μ s
• 1.0 μ s/650 μ s

Дуплексер: циркулятор + диодный ограничитель
Регулировка: автоматическая или ручная
Режимы отображения: север вверху, курс вверху, основное вверху
Режим презентации: отображение RM с истинным следом, отображение RM с относительным следом, отображение TM
EBL: 2(EBL1 / EBL2) (центральный / независимый) 000,0 ° - 359,9 °, цифровой дисплей
VRM: 2 (VRM1 / VRM2), 0,000 - 97,7 морских миль, цифровой дисплей
Индикация следа: 4 этапа - короткий, средний, длинный, сверхдлинный (например, короткий: выкл. / 0,25 / 0,5 / 1/3/6/10/15 мин и непрерывный)
Напряжение питания сети: 24 В постоянного тока (от 21,6 до 31,2 В постоянного тока) / от 100 до 120/220 до 240 В переменного тока (50/60 Гц)
Потребляемая мощность (при максимальной ветровой нагрузке): 180 Вт

Условия окружающей среды

Диапазон рабочих температур: от -25 до 55 °C (антенна), от -15 до 55 °C (клавиатура, процессор)
Относительная влажность: от 0 до 93% без конденсации
Вес: антенный блок - 24 кг, процессор - 4 кг, клавиатура – 1,3 кг

Комплект поставки морского радара (радиолокационной станции) JRC JMA-5209:

• Сканер NKE-2063A с 3,9 футовой антенной
• Процессорный блок NDC-1460
• Клавиатура NCE-7699A
• Соединительный кабель (клавиатура-процессор), 5 м
• Антенный кабель, CFQ-6912-10/20/30/40/50/65м
• Комплект документации (инструкция, руководство)

Опционально:

• Монитор с диагональю от 15 до 26 дюймов
• Сертификат РРР/РМРС
• Кабель видеобуфера CFQ-5350
• Плата NCA-877A ATA, 30 целей
• Интерфейсный блок АИС NQA-2155
• Блок NSK NCT-4106A
• Источник питания NBA-5111 переменного / постоянного тока на входе и 24 В постоянного тока на выходе, 20 А
• Блок видеобуфера САD-249
• Внешний кабель VGA CFQ-8914
• Комплект для подключения VDR CQD-1891
• Монтажный кронштейн на переборку для тяжелых условий эксплуатации
