Garmin GPSMap 1222xsv PLUS

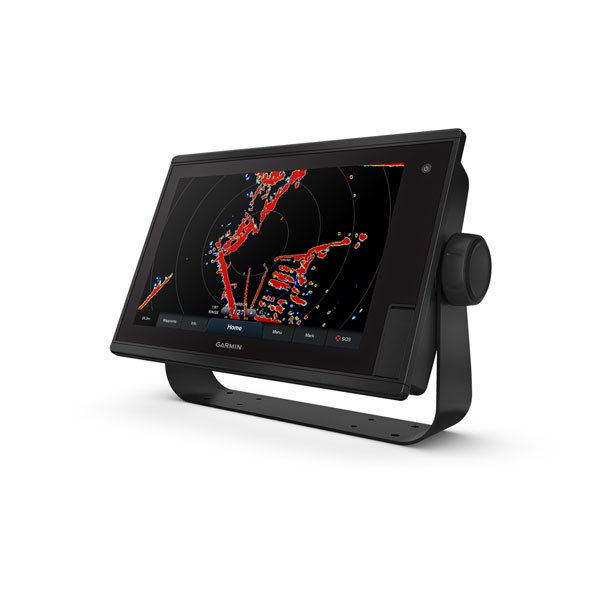

Garmin GPSMap 1222xsv PLUS – комбинированное устройство с цветным 12 дюймовым мультисенсорным дисплеем, которое включает картплоттер и рыбопоисковый эхолот c технологиями CHIRP (1 кВт) и сканирующего сонара CHIRP ClearVü / SideVü. Дисплей модели GPSMap 1222xsv PLUS компании GARMIN снабжен автоматической подсветкой, обладает высоким расширением экрана и демонстрирует отличное качество изображения как днем, так и ночью. В память прибора предзагружена базовая мировая карта.

Картплоттер/эхолот Garmin GPSMap 1222xsv PLUS поддерживает подключение к морской сети Garmin, а также сетевые подключения по протоколам передачи данных NMEA2000 или NMEA0183 и также имеется возможность беспроводного подключения для использования полезных приложений. Возможности морской сети предполагают подключение радара, модуля сонара конфигурации Black Box (GCV/ GSD), включая модели премиум класса Panoptix для избежания столкновений, IP камеры, и обмена данными между сетевыми устройствами. Форматы подключения NMEA2000 и NMEA0183 используются для соединений с автопилотом, передатчиком метеосводок, аудио устройством Fusion-Link, УКВ-радиостанцией, приборами АИС и другими датчиками. Устройство GPSMap 1222xsv PLUS оснащено двумя слотами для карт памяти формата microSD, благодаря которым можно использовать дополнительную картографию BlueChart g3 Vision c лучшими данными Garmin и Navionics. Эта картография поддерживает эксклюзивную функцию AutoGuide (Автогид), которая поможет добраться до пункта назначения, проложив безопасный маршрут.

Встроенный в картплоттер Garmin GPSMap 1222xsv PLUS высокочувствительный приемник Глонасс/GPS с частотой 10 Гц обновляет информацию о местонахождении и направления движения настолько быстро, насколько это возможно современному устройству (до 10 раз в секунду). Местоположение судна на дисплее при движении будет изменяться плавно, что обеспечит высочайшую точность при отметке пользователем точек маршрута (можно сохранить до 5000) и навигации. Технология Wi-Fi, встроенная в картплоттер GPSMap 1222xsv PLUS, предоставляет возможность подключения к смартфону или планшетному компьютеру для использования приложений BlueChart Mobile 2.0 и Garmin Helm, а также можно управлять экшн-камерой VIRB и осуществить потоковую видеотрансляцию. Встроенная технология беспроводного подключения ANT позволяет подключаться непосредственно к таким устройствам, как морские часы quatix, дисплей Garmin Nautix, датчик gWind Wireless 2, индикатор GNX Wind и беспроводным пультам дистанционного управления.

Встроенная функция картплоттера Garmin GPSMap 1222xsv PLUS для парусников SailAssist позволяет синхронизировать данные, такие как лейлайны и таймер, с другими GPS-устройствами и включает усовершенствованную розу ветров, линии направления движения и курса относительно земли, снос, истинную и относительную скорость ветра, и многое другое. Модель поддерживает промышленный стандарт передачи данных GPX, благодаря которому с легкостью можно перенести маршрутные точки, треки и маршруты с GPS-навигатора (не Garmin) или портативного навигатора производства компании Garmin. Прибор GPSMap 1222xsv PLUS прост в использовании, за счет интуитивно понятного пользовательского интерфейса, который уже хорошо себя зарекомендовал в других моделях. Кроме того предлагается два варианта установки: заподлицо или на скобе.

Особенности и возможности картплоттера Garmin GPSMap 1222xsv PLUS:

• Мультисенсорный цветной WXGA экран с диагональю 12 дюймов
• Встроенные технологии эхолота CHIRP (1 кВт) и сканирующего сонара CHIRP ClearVü / SideVü
• Встроенный высокочувствительный приемник Глонасс/GPS с частотой 10 Гц
• Подключение по протоколу NMEA2000 и NMEA0183
• Два слота для карт памяти формата microSD – возможность использования картографии BlueChart
• Совместим с автопилотами, FUSION-Link, УКВ-радиостанциями, АИС  и другими датчиками
• Совместим с модулями сонаров Garmin премиум-класса Panoptix
• Возможности беспроводного подключения по ANT
• Совместим с морской сетью Garmin Marine Network
• Встроенный Wi-Fi
• Встроенная функция SailAssist для парусников
• Совместимость с радаром Garmin
• Совместимость с сонаром Garmin – внешний блок типа «черный ящик» (GCV/ GSD) с технологией CHIRP, ClearVü и SideVü
• Поддержка сонара Panoptix
• Возможности подключения к J1939: можно подключать к различным типам двигателей, включая двигатели Yamaha.
• Функция OneHelm: объединяет все операции и возможности устройств сторонних производителей, такие как цифровая коммутация EmpirBus, на одном экране.
• Дополнительные карты BlueChart g3 Vision: предлагают лучшие данные Garmin и Navionics, технологию «Авто-гид» и прочие навигационные функции премиального класса
• Совместимость с Garmin SmartMode - задаваемые настройки монитора
• Поддержка AIS - слежение за местоположением судов
• Поддержка DSC - индикация данных местоположения от радиостанции УКВ с функцией ЦИВ
• Таблицы приливов
• Поддержка морских радиостанций, совместимых с Fusion-Link
• Совместимость с приложением ActiveCaptain (планирование)
• Совместимость с приложением  GARMIN Helm
• Совместимость с GRID (удаленное устройство ввода Garmin)
• Совместимость с беспроводным пультом дистанционного управления
• Возможность подключения двухчастотного излучателя (50/200 кГц)
• Возможность подключения двулучевого излучателя (77/200 кГц)
• Функция Bottom Lock - индикация отраженных сигналов от дна вверх
• Журнал и график температуры воды
• Запись данных сонара
• Просмотр архивных данных сонара
• Автоматическая регулировка подсветки

Основные технические характеристики картплоттера Garmin GPSMap 1222xsv PLUS:

Размеры: 33,0 x 22,6 x 7,9 мм
Размеры дисплея (ШхВ): 26,2 x 16,3 см;
Диагональ дисплея: 12.1 дюймов (30.7 см)
Разрешение дисплея: 1280 х 800 пикселей
Тип дисплея: сенсорный WXGA
Вес: 2,6 кг
Антенна GPS: встроенная или внешняя по NMEA2000
Водонепроницаемость: по стандарту IPX7
Карта памяти: 2 слота для формата microSD™
Входные видео порты: 1 BNC
Количество путевых точек: 5,000
Маршруты: 100
Траектории: 50,000 точек; 50 сохраненных треков
Максимальная мощность при напряжении 10 В: 34/8 Вт
Обычная сила тока при напряжении 12 В: 2.2 A
Пиковая сила тока при напряжении 12 В: 2.9 A
Частоты сканирования эхолота: традиционный сонар (50/77/83/200 кГц), CHIRP (низкие, средние, высокие), CHIRP ClearVü / SideVü (260/ 455/ 800 кГц)
Мощность передачи: 1 кВт (традиционный трансдьюсер); 1 кВт одноканальный (CHIRP)
Технология сонара CHIRP: встроенная функция
ClearVü: с CHIRP (встроенная функция)
SideVü: с CHIRP (с внешним блоком «черный ящик»)
Максимальная глубина: 1500 м (5000 футов) при мощности 1 кВт *

*- Максимальная глубина сканирования зависит от следующих обстоятельств: типа трансдьюсера, солености воды, типа дна и прочих условий.

Стандартная комплектация картплоттера Garmin GPSMap 1222xsv PLUS:

• Прибор GPSMap 1222xs PLUS
• Защитная и декоративные крышки экрана
• Кабель питания
• Кабель адаптера 8-штырьковый трансдьюсер/ 12-штырьковый сонар
• Тройник-коннектор NMEA 2000
• Ответвительный кабель NMEA 2000 (2 м)
• Монтажная скоба и зажимные ручки
• Набор элементов крепежа, прокладка и шаблон для установки заподлицо
• Комплект документации, включая инструкции по установке и эксплуатации

Опционально:

• GCV™ 20 сканирующий эхолот «черный ящик» с трансдьюсером GT34UHD-TM
• Panoptix LiveScope с транцевым датчиком
• Карты памяти формата microSD объемом 4 Гб
• Дистанционный пульт управления
• АИС
