Furuno FA-170

Furuno FA-170 - транспондер универсальной автоматической идентификационной системы (АИС) класса A с цветным 4,3 дюймовым дисплеем. Устройство FA-170 компании Furuno позволяет в режиме реального времени принимать и передавать информацию АИС. Прибор готов к эксплуатации в составе BAM (Bridge Alert Management - управление оповещениями на мостике) и удовлетворяет особым требованиям, указанным в IMO MSC.302 (87).

Судовая автоматическая идентификационная система класса A Furuno FA-170 не работает с данными ГНСС (глобальной навигационной системы слежения) ГЛОНАСС, но при этом не менее эффективна для повышения безопасности судоходства при использовании. Процессы наблюдения и отслеживания движения объектов вокруг судна является абсолютно необходимыми для безопасной и эффективной навигации. Дисплей устройства FA-170 отображает символы судов, оборудованных AIS, буи АИС (AIS-SART), береговые станции и другие средства навигации в диапазоне УКВ (VHF).

Транспондер АИС Furuno FA-170 разработан специально для улучшения навигационной безопасности путем обмена данными между судами и береговыми станциями, оборудованными АИС. Прибор FA-170 может быть подключен к радиолокационной станции, ECDIS/ЭКНИС и ЭКС (электронная картографическая система) для отображения информацию о целях АИС на дисплеях данных систем и предотвращения столкновения.

Судовая АИС Furuno FA-170 снабжена 6 портами ввода / вывода, 3 портами только ввода, одним портом LAN и одним портом вывода сигнала тревоги (замыкание контактов). Память прибора FA-170 может сохранить до 2048 целей AIS и буёв АИС. При выборе цели из списка появляется всплывающее окно с подробной информацией о судне (позывной, название, MMSI и т.д.). Можно создать сообщение AIS или отправить запрос выбранному судну. Обнаружив опасные цели, прибор предоставляет их список. В памяти устройства может храниться до 20 переданных и 20 полученных сообщений.

Ключевые особенности АИС класса A Furuno FA-170:

• Цветной компактный дисплей с диагональю 4.3 дюйма
• Полностью соответствует международным требованиям и стандартам
• Передает данные в РЛС, ЭКНИС, ЭКС и другие навигационные системы на борту судна
• Удобный пользовательский интерфейс
• Предоставляет данные АИС в реальном времени для предупреждения столкновений
• LAN интерфейс для легкого подключения к бортовой сети
• Дополнительный лоцманский разъем

Технические характеристики АИС класса A Furuno FA-170:

Общие

Наименование: U-AIS TRANSPONDER

Пропускная способность:

• 2250 отчетов в минуту на 1 канал
• 4500 отчетов в минуту на 2 каналах

Соответствие стандартам: IMO MSC.74(69) ANNEX 3, IMO MSC.302(87), IMO A.694(17), IMO MSC.191(79), ITU-R M.1371-5, DSC ITU-R M.825-3, IEC61993-2 Ed. 2, IEC60945 Ed. 4 CORRIGENDUM 1, IEC 62288 Ed. 2, IEC 61162-1 Ed. 4, IEC 61162-2 Ed. 1, IEC61162-450 Ed. 1

Блок транспондера

Диапазон частот передачи/приема (TX / RX): от 156,025 до 162,025 МГц
Полоса пропускания: 25 кГц
Выходная мощность: 1 Вт или 12,5 Вт по выбору
Приемник ЦИВ: 156,525 МГц, канал 70 фиксированный
Размеры (ДхШхВ): 390 х 250 х 63 мм
Вес: 3,0 кг

Интерфейс

COM-порт: 6 портов ввода / вывода, IEC61162-1 Ed. 4 / IEC61162-2 Ed. 1
Порт датчика: 3 порта только для входа, IEC61162-1 Ed. 4
Порт LAN: 1, IEC61162-450 Ed. 1, 100 Base-TX, авто-MDI / MDIX
Выход сигнала тревоги: 1 порт, релейный контакт (выберите Нормально замкнутый (по умолчанию)
или нормально открытый), Аварийный сигнал ACK

GPS-приемник

Каналы приема: 12 каналов параллельно, отслеживание 12 спутников
Частота приема: 1575,42 МГц
Код приема: Код C / A
Точность позиционирования:

• GPS: менее 13 м (2 drms, HDOP <4) --4="" --="">
• DGPS: менее 5 м (2 drms, HDOP <4) --4="" --="">

УКВ-антенна

Одинарная дипольная антенна, 50 Ом

Блок монитора

Тип: цветной ЖК-дисплей
Размер диагонали экрана: 4,3 дюйма
Разрешение дисплея: 480 x 272 точки (WQVGA)
Область просмотра: 95,04 (Ш) x 53,856 (В) мм
Регулировка яркости: 18 уровней
Размеры (ШхВхГ): 145 х 125 х 74 мм; с кронштейном – 172 х 146 х 74 мм
Вес: 0,6 кг (0,7 кг с кронштейном)

Требование к питанию

Блок транспондера: 12-24 В постоянного тока 6-3 А
Блок монитора: 12 В постоянного тока 0,3 А макс. (от транспондера)
Блок питания AC / DC PR-240 (опция): 100/110/200/220 VAC, 1ø, 50/60 Гц

Условия эксплуатации

Диапазон рабочих температур:

• Транспондер / Блок монитора / Блок сопряжения с ПК / Блок питания: от -15 до + 55˚C
• Комбинированная антенна GPS / VHF / GPS-антенна: от -30 до + 70˚C

Относительная влажность: 93% или менее при 40 °C
Степень защиты:

• Блок транспондера: IP22 на переборке, IP20 на крыше
• Блок монитора: IP22, IP35 с дополнительным гидроизоляционным комплектом
• Передняя панель блока сопряжения с ПК: IP22
• Блок питания: IP22
• Комбинированная антенна GPS / VHF / антенна GPS: IP56

Вибрация: согласно IEC60945 Ed.4

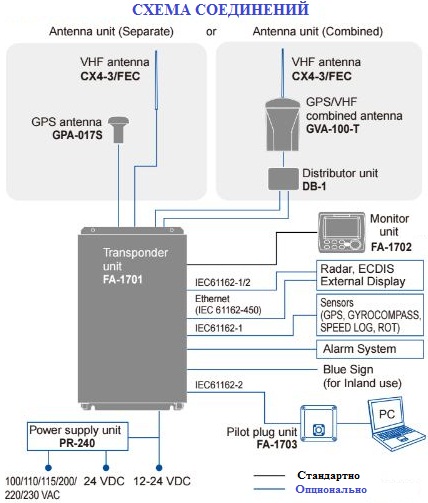

Стандартная комплектация АИС класса A Furuno FA-170:

• Блок транспондера (приемоответчика) FA-1701,
• Блок монитора FA-1702 с кронштейном,
• Установочные материалы и принадлежности,
• Документация.

Опционально:

• Комбинированный антенный блок GVA-100-T с распределительной корбкойDB-1,
• GPS-антенна GPA-017S,
• Антенный кабель,
• УКВ-антенна,
• Блок питания PR-240,
• Блок сопряжения с ПК FA-1703,
• Монтажный комплект OP24-34 для блока FA-1703,
• Конвертор AD-100,
• Дополнительный дисплей FA-1702,
• Сменная передняя панель дисплея OP05-140,
• Кабельная сборка AIS-PLT-USB, преобразователь пилотного штекера в USB,
• Кабельная сборка AIS-PLT-CLB для подключения к ПК,
• Монтажный комплект OP24-35 для блока FA-1702,
• Водозащитный (IP35) комплект для задней панели дисплейного блока OP05-139.

По вопросам наличия, цены, приобретения судовой автоматической идентификационной системы (АИС) Furuno FA-170 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
