INTELLIAN v100NX

INTELLIAN v100NX - 3-осевая морская спутниковая VSAT система (терминал) Ku- и Ka-диапазона с отражателем диаметром 1,05 м. Модель v100NX компании Intellian достаточно просто преобразовывается из Ku- в Ka-диапазон путем изменения радиочастотных характеристик. Отражатель антенны уже настроен по частоте для обоих спутниковых диапазонов, что обеспечивает максимальную работоспособность в обоих диапазонах, поддерживая текущие и будущие спутниковые группировки.
Спутниковый терминал INTELLIAN v100NX может использовать BUC мощностью до 25 Вт для обеспечения максимальной пропускной способности с более высокими скоростями передачи данных и глобальной работы. VSAT система v100NX идеально подходит для установки и эксплуатации на коммерческих судах и морских платформ нефтегазовой отрасли для проведения важнейших операций, где требуется бесперебойная связь.

Морской VSAT терминал INTELLIAN v100NX полностью совместим со спутниковыми модемами Newtec, iDirect, Comtech, GILAT, SatLink и Hughes. Ещё одним преимуществом системы v100NX является простота установки с использованием всего одного кабеля. Пользователь может работать с веб-интерфейсом AptusNX, легко подключив ноутбук к блоку управления антенной (ACU), без необходимости загружать дополнительное ПО. Мастер установки (в приложении AptusNX) с пошаговым руководством по вводу в эксплуатацию системы INTELLIAN v100NX упрощает настройку, а с расширенными возможностями диагностики может отправлять предупреждение, когда требуется профилактическое обслуживание.

Особенности и преимущества морской VSAT системы INTELLIAN v100NX:

• Двухдиапазонный (Ku- и Ka-) оптимизированный отражатель
• Диаметр отражателя 105 сантиметров
• Различные варианты BUC (мощность до 25 Вт)
• Высокая надежность и упрощенное обслуживание
• Упрощенная установка – всего один коаксиальный кабель для соединения с антенной, что не требует открывать обтекатель во время установки и тестирования
• Мастер установки (в AptusNX) с пошаговым руководством по вводу в эксплуатацию
• Простое управление с автоматическими и предварительно установленными настройками

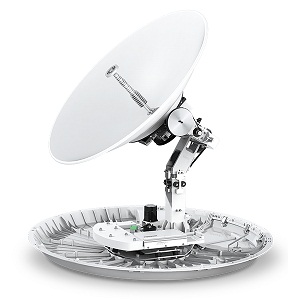

• 3-осевая стабилизированная антенная платформа с неограниченным азимутальным диапазоном
• Стандартно поставляется в конфигурации Ku-диапазона с лучшими характеристиками отражателя во всех основных спутниковых сетях и конвертируется в работу в Ka-диапазоне всего за 10 минут
• Один коаксиальный кабель
• Встроенный веб-интерфейс AptusNX для удаленного управления, контроля и обновления обеспечивает техническую поддержку на борту

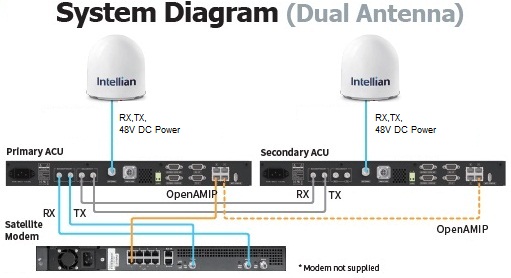

• Встроенный в ACU Mediator поддерживает работу с двумя антеннами для бесперебойного соединения на борту
• Нет необходимости перебалансировать систему после преобразования BUC
• Возможность поиска без гироскопа сигнала спутника исключает необходимость интеграции с бортовым компасом
• Предзагружена глобальная библиотека спутников
• Полная совместимость со всеми операторами VSAT работающими в Ku диапазоне
• Предварительно настроенные параметры модема, представленные в AptusNX

Основные характеристики морской VSAT системы INTELLIAN v100NX:

Антенный блок

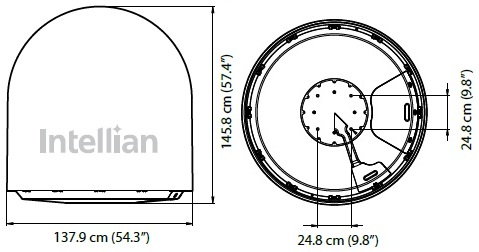

Высота обтекателя: 145.8 см
Диаметр обтекателя: 137.9 см
Диаметр отражателя: 105 см (41,3 дюйма)
Вес: 113 кг
Тип: 3-х осевая
Азимутальный диапазон: неограниченный
Диапазон угла места: от -20 ° до 115 °
Диапазон регулировки кроссполяризации: до ± 37 °
Точность стабилизации: пиковое отклонение 0,2 ° при максимальном движении судна
Тормозная система двигателя: динамический тормоз
Частота передатчика: Ku-диапазон 13,75 ~ 14,5 ГГц
Усиление на передачу: 42,0 дБи 14,25 ГГц (без обтекателя)
Частота приемника: Ku-диапазон 10,7 ~ 12,75 ГГц
Усиление на прием: 40,7 дБи 11,7 ГГц (без обтекателя)
Соотношение G/T: 20,0 дБ / K при 12,75 ГГц (чистое небо, высота 30°)
Мощность BUC: 8 Вт, 16 Вт, 25 Вт (опция)
LNB: Intellian PLL LNB
Поляризация: Linear, Cross & Co-pol

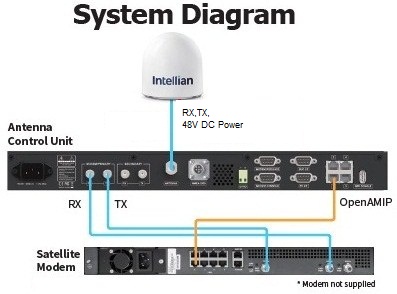

Антенный кабель: один 50-омный коаксиальный кабель для Rx, Tx, FSK, подключения и питания от ACU к ADU
Блок управления антенной
Размеры (Ш × Г × В): 43,1 × 41,1 × 4,4 см
Вес: 5,2 кг
Дисплей: графический OLED
Интерфейс гирокомпаса: NMEA 2000 / NMEA 0183
Интерфейс Mediator: Да (встроенный в ACU, первичное / вторичное управление на AptusNX)
Интерфейс модема: порт Ethernet / RS-232C, -422C / консоль I/O
Удаленное управление: есть
Wi-Fi: есть (с ключом Wi-Fi)
Порт управления: есть
Intellian LAN порт: есть
Требования к питанию: 100 ~ 240 В переменного тока, 50 ~ 60 Гц, 4А

Комплект поставки морской VSAT системы INTELLIAN v100NX:

• Антенный блок v100NX
• Блок управления
• Комплект соединительных кабелей
• Кабели питания
• Инструкция
